| Lugar de origem: | China |
| Marca: | Bicheng Enterprise Limited |
| Certificação: | UL |
| Número do modelo: | BIC-0277-V2.77 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD40~50 |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | 5-6 dias de trabalho |
| Termos de pagamento: | T / T, Paypal |
| Habilidade da fonte: | 45000 partes pelo mês |
| Material da placa: | Polyimide (PI) 25um ITEQ 60℃ | Espessura da placa: | 0.15mm +/--10% |
|---|---|---|---|
| Espessura de superfície do Cu: | 35 um (1 onça) | Revestimento de superfície: | ouro da imersão |
| Cor de Coverlay: | Amarelo | Cor do Silkscreen: | Branco |
| Função: | Teste bonde da passagem de 100% |
Perfil do produto
1,1 descrição geral

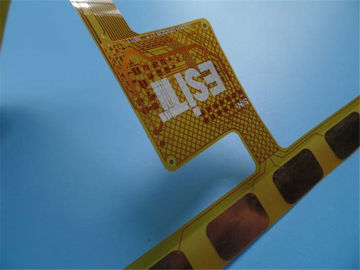

Este é um tipo de circuito impresso flexível para a aplicação do dispositivo análogo. É a
placa de 2 camadas em 0.15mm grossos. A estratificação baixa é de ITEQ, ele fabricou
por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O ouro da imersão é aplicado
nas almofadas. Stiffner é aplicado na divisória do conector.
1,2 características e benefícios
A. flexibilidade excelente
B. reduzindo o volume
C. perca de peso
D. consistência do conjunto
E. confiança aumentada
F. Controllability do projeto bonde do parâmetro
G. A extremidade pode ser inteira soldada
H. optionality do material
I. baixo custo
J. Continuidade do processamento
K. Foco no ponto baixo à produção de volume média
L. De alta tecnologia
1,3 aplicação
Interruptor de fita fina, placa do cabo flexível da antena do telefone celular, navegação de GPS do automóvel
placa do cabo flexível
1,4 folha do parâmetro e de dados
| Número de camadas | 2 |
| Tipo da placa | Flexbile cirucit |
| Espessura da placa | 0.15mm +/--10% |
| Material da placa | Polyimide (PI) 25um |
| Fornecedor do material da placa | ITEQ |
| Valor do Tg do material da placa | 60℃ |
| Espessura do Cu de PTH | ≥20 um |
| Thicknes internos do Cu de Iayer | N/A |
| Espessura de superfície do Cu | 35 um (1oz) |
| Cor de Coverlay | Amarelo |
| Número de Coverlay | 2 |
| Espessura de Coverlay | 25 um |
| Reforçador | 200 um |
| Tipo de tinta do Silkscreen | IJR-4000 MW300 |
| Fornecedor do Silkscreen | TAIYO |
| Cor do Silkscreen | Branco |
| Número de Silkscreen | 2 |
| Traço de Mininum (mil.) | 4 mil. |
| Gap mínimo (mil.) | 4 mil. |
| Revestimento de superfície | Ouro da imersão |
| RoHS exigiu | Sim |
| Famability | 94-V0 |
| Teste de choque térmico | Passagem, -25℃±125℃, 1000 ciclos. |
| Esforço térmico |
Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Função | Teste bonde da passagem de 100% |
| Obra |
Conformidade com IPC-A-600H & Classe 2 de IPC-6013C |
1,5 parede do furo de Microsection (um)
| Espessura do Cu da parede do furo | ≥20 um | Aspereza do Cu da parede do furo | ≤25.4 um | ||||
| NÃO. | A | B | C | D | E | F | Avenida |
| 1 | 22,310 | 22,150 | 22,320 | 22,150 | 22,350 | 22,150 | 22,238 |
1,6 unidade da dimensão do esboço: milímetro
| NÃO. | Dimensão exigida (toerance) | Dimensão real | ||||
| 1 | 110,00 | ±0.13 | 110,12 | 110,01 | 110,09 | 110,08 |
| 2 | 145,00 | ±0.13 | 145,01 | 145,15 | 145,12 | 145,02 |
1,7 tamanho do furo e dimensão do entalhe (milímetro)
| NÃO. | Dimensão de Requerment (tolerância) | PTH/NPT | Dimensão real | ||||
| 1 | 0,300 | ±0.075 | Y | através de | através de | através de | através de |
| 2 | 0,400 | ±0.075 | Y | através de | através de | através de | através de |
| 3 | 0,610 | ±0.075 | Y | através de | através de | através de | através de |
