| Lugar de origem: | China |
| Marca: | Bicheng Enterprise Limited |
| Certificação: | UL |
| Número do modelo: | BIC-0369-C3.69 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD40~50 |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | 6-7 dias de trabalho |
| Termos de pagamento: | T / T, Paypal |
| Habilidade da fonte: | 45000 partes pelo mês |
| Material da placa: | PWB 1W/MK ITEQ 500V do alumínio | Espessura da placa: | 2.0mm +/--0,2 |
|---|---|---|---|
| Espessura de superfície do Cu: | 35 um (1oz) | Revestimento de superfície: | HASL sem chumbo |
| cor da máscara da solda: | Branco | Cor do Silkscreen: | Black |
| Função: | Teste bonde da passagem de 100% |
Perfil do produto
1,1 descrição geral

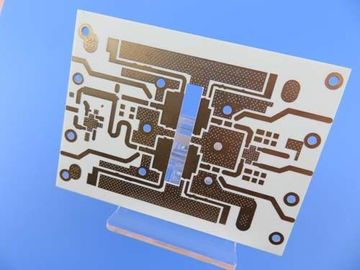

Este é um tipo de placa do alumínio 2.0mm da camada de Sinlge para a aplicação da iluminação do diodo emissor de luz
com revestimento da almofada de HASL. A estratificação baixa é de ITEQ, máscara branca da solda de Taiyo
e silkscreen preto de Taiyo demasiado. Fabricou pela utilização da classe 2 do IPC 6012 fornecida
Dados de Gerber. Cada 20 placas de painel são embaladas separadamente.
1,2 características e benefícios
A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
Testes do G. 100% inclusivos do teste bonde e da inspeção de AOI.
O UL do H., ISO certificou a fábrica da fabricação do PWB.
I. Entrega no tempo. Mantendo a taxa da em-tempo-entrega de 98%.
Aprovações de J. Internacional
UL do K. reconhecido e RoHS Diretivo-complacente
Materiais de L. RoHS
1,3 aplicação
Lâmpada do projetor, sistema de controlo automático da segurança, regulador do interruptor, pré-amplificador
1,4 folha do parâmetro e de dados
| Número de camadas | 1 |
| Tipo da placa | Escolha MCPCB tomado partido |
| Embarque a espessura | 2.0mm +/--0,2 |
| Material da placa | PWB 1W/MK do alumínio |
| Fornecedor do material da placa | ITEQ |
| CTI | 500V |
| Espessura do Cu de PTH | N/A |
| Thicknes internos do Cu de Iayer | N/A |
| Espessura de superfície do Cu | 35 um (1oz) |
| Tipo da máscara da solda | LPSM |
| Fornecedor da máscara da solda | TAIYO |
| Cor da máscara da solda | Branco |
| Número de máscaras da solda | 1 |
| Espessura da máscara da solda | 13um |
| Tipo de tinta do Silkscreen | N/A |
| Fornecedor do Silkscreen | TAIYO |
| Cor do Silkscreen | Preto |
| Número de Silkscreen | 1 |
| Traço de Mininum (mil.) | 10 mil. |
| Gap mínimo (mil.) | 10 mil. |
| Revestimento de superfície | HASL sem chumbo |
| RoHS exigiu | Sim |
| Warpage | 0,18% |
| Teste de choque térmico |
Passagem, 288±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar. |
| Teste de Solderablity | Passagem, 255±5℃, 5 segundos que molham a área menos 95% |
| Função | Teste bonde da passagem de 100% |
| Obra | Conformidade com classe 2 de IPC-A-600H & de IPC-6012C |
1,5 unidade da dimensão do esboço: milímetro
| NÃO. | Dimensão exigida (toerance) | Dimensão real | ||||
| 1 | 269,40 | ±0.15 | 269,41 | 269,40 | 269,39 | 269,41 |
| 2 | 128,50 | ±0.15 | 128,49 | 128,51 | 128,50 | 128,48 |
1,6 tamanho do furo e dimensão do entalhe (milímetro)
| NÃO. | Dimensão de Requerment (tolerância) | PTH/NPT | Dimensão real | ||||
| 1 | 1,600 | ±0.05 | N | 1,575 | 1,615 | 1,600 | 1,575 |
| 2 | 2,000 | ±0.05 | N | 2,975 | 2,015 | 2,970 | 2,010 |
A variedade de PCBs de alumínio
Máquina de moedura do PWB
