Perfil do produto
1,1 descrição geral

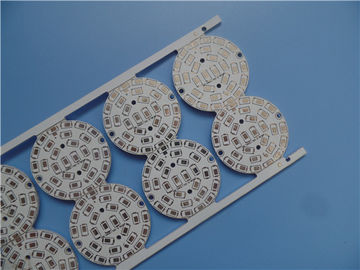

Este é um tipo de PWB do alumínio para a aplicação da iluminação Led. É uma única camada
Placa de MCPCB em 1,6 milímetros grosso com condutibilidade 2W/MK térmica. A placa de alumínio
é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou por IPC 6012
Dados fornecidos de utilização de Gerber da classe 2. Cada 10 placas ou painéis são embalados separadamente.
1,2 características e benefícios
A. processo de SMT.
B. a dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e
prolonga a vida útil.
C. a densidade e a confiança de poder são melhoradas acima de 10%.
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem a relação térmica
materiais),
E. Diminuição o volume do produto,
F. Diminuição o custo do hardware e do conjunto,
Inspeção de G. Restrito WIP e instrução da monitoração assim como de funcionamento,
O processo da fabricação de H. Inteiro é totalmente controlado.
I. Reunião que sua placa de circuito impresso precisa da criação de protótipos do PWB de reunir o volume
produção.
UL do J. reconhecido e RoHS Diretivo-complacente
Materiais de K. RoHS
O UL do L. conformou-se
1,3 aplicação
Amplificador do entrada/saída, conversor de DC/AC, ignitor automotivo, lâmpada de rua
1,4 folha do parâmetro e de dados
TAMANHO DO PWB | 160 x 83mm=8PCS |
TIPO DA PLACA | |
Número de camadas | Escolha o PWB tomado partido |
Surgir componentes da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- 35um (1oz) |
material dielétrico de 80um 2W/MK | |
Base do metal (alumínio 5052) | |
TECNOLOGIA | |
Traço e espaço mínimos: | 10mil/12mil |
Furos mínimos/máximos: | 0.4/2.5mm |
Número de furos diferentes: | 5 |
Número de furos de broca: | 454 |
Número de entalhes moídos: | 22 |
Número de entalhes internos: | 0 |
Controle da impedância | não |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | 2W/MK o material dielétrico, alumínio baseou o PWB |
Folha final externo: | 1oz |
Folha final interna: | 0oz |
Altura final do PWB: | 1.6mm ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | HASL, sem chumbo, Sn>=2.54µm |
A máscara da solda aplica-se a: | Parte superior, mínimo 12micon. |
Cor da máscara da solda: | Branco. |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Distribuição |
MARCAÇÃO | |
Lado da legenda componente | PARTE SUPERIOR |
Cor da legenda componente | Preto |
Nome ou logotipo do fabricante: |
Marcado na placa em um condutor e ÁREA LIVRE leged |
ATRAVÉS DE | Chapeado através do furo (PTH), através de tented. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" (0.15mm) |
Chapeamento da placa: | 0,0030" (0.076mm) |
Tolerância da broca: | 0,002" (0.05mm) |
TESTE | Expedição prévia do teste bonde de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
