Lugar de origem: | China |
Marca: | Bicheng Enterprise Limited |
Certificação: | UL |
Número do modelo: | BIC-0055-V5.5 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD40~50 |
Detalhes da embalagem: | vácuo |
Tempo de entrega: | 6-7 dias de trabalho |
Termos de pagamento: | T / T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
condutibilidade térmica: | 1W/MK material dielétrico, MCPCB | Altura final do PWB: | 0.6mm ±0.1 |
---|---|---|---|
Folha final externo: | 1 onça | Folha final interna: | 1 onça |
Revestimento de superfície: | Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm | Cor da máscara da solda: | Black |
Cor da legenda componente: | Branco | teste: | Expedição prévia do teste bonde de 100% |
Perfil do produto
1,1 descrição geral

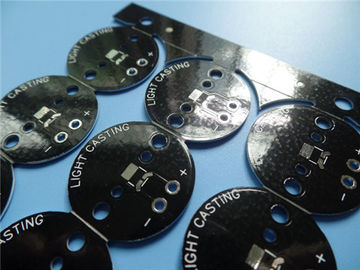

Este é um tipo de PWB tomado partido dobro do alumínio para a aplicação da iluminação Led. Está em
0,6 milímetros grosso com condutibilidade 1W/MK térmica. A placa de alumínio é de ITEQ, solda
máscara e silkscreen de Taiyo. Fabricou pela utilização da classe 2 do IPC 6012 fornecida
Dados de Gerber. Cada 25 painéis são embalados separadamente.
1,2 características e benefícios
A. processo de SMT.
B. a dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e
prolonga a vida útil.
C. a densidade e a confiança de poder são melhoradas acima de 10%.
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem a relação térmica
materiais),
E. Diminuição o volume do produto,
F. Diminuição o custo do hardware e do conjunto,
O UL do G., ISO certificou a fábrica da fabricação do PWB.
H. Entrega no tempo. Mantendo a taxa da em-tempo-entrega de 98%.
I. DDU Porta à expedição da porta com custos de envio competitivos,
J. Profissional e coordenadores experientes
K. preço competitivo
L. serviço do tempo ligado
1,3 aplicação
Amplificador, equipamentos eletrônicos de uma comunicação, controlador do poder, industriais equilibrados e
lâmpadas de mineração
1,4 folha do parâmetro e de dados
TAMANHO DO PWB | 85 x 91mm=9PCS |
TIPO DA PLACA | MCPCB |
Número de camadas | O dobro tomou partido PWB, PWB do núcleo do metal |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- 35um (1oz) +PLATE |
Material 1W/MK dielétrico | |
Alumínio 1060 | |
Material 1W/MK dielétrico | |
cobre ------- 35um (1oz) +PLATE | |
TECNOLOGIA | |
Traço e espaço mínimos: | 13mil/14mil |
Furos mínimos/máximos: | 1.5/3.3mm |
Número de furos diferentes: | 4 |
Número de furos de broca: | 9 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 0 |
Controle da impedância | não |
MATERIAL DA PLACA | |
Condutibilidade térmica | 1W/MK material dielétrico, MCPCB |
Folha final externo: | 1oz |
Folha final interna: | 1oz |
Altura final do PWB: | 0.6mm ±0.1 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Nivelamento de solda do ar quente (HASL), sem chumbo, Sn>=2.54µm |
A máscara da solda aplica-se a: | Parte superior e parte inferior. mínimo 12micon. |
Cor da máscara da solda: | Preto |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Distribuição |
MARCAÇÃO | |
Lado da legenda componente | PARTE SUPERIOR |
Cor da legenda componente | Branco |
Nome ou logotipo do fabricante: |
Marcado na placa em um condutor e ÁREA LIVRE leged |
ATRAVÉS DE | através de tented. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" (0.15mm) |
Chapeamento da placa: | 0,0030" (0.076mm) |
Tolerância da broca: | 0,002" (0.05mm) |
TESTE | Expedição prévia do teste bonde de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
