Lugar de origem: | China |
Marca: | Bicheng Enterprise Limited |
Certificação: | UL |
Número do modelo: | BIC-0059-V5.9 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD40~50 |
Detalhes da embalagem: | vácuo |
Tempo de entrega: | 5-6 dias de trabalho |
Termos de pagamento: | T / T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
condutibilidade térmica: | 1W/MK material dielétrico, MCPCB | Altura final do PWB: | 1.6mm ±0.16 |
---|---|---|---|
Folha final externo: | 1 onça | Revestimento de superfície: | Solda do ar quente |
Cor da máscara da solda: | Black | Cor da legenda componente: | Branco |
teste: | Expedição prévia do teste bonde de 100% |

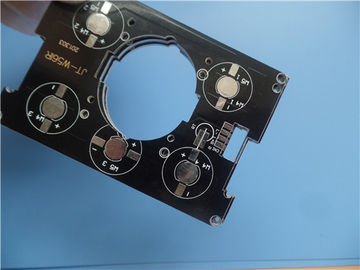

Perfil do produto
1,1 descrição geral
Este é um tipo de PWB do alumínio para a aplicação da ponte de retificador. É uma única camada
Placa de MCPCB em 1,6 milímetros grosso com condutibilidade 2W/MK térmica. A placa de alumínio
é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou pela classe do IPC 6012
2 dados fornecidos de utilização de Gerber. 25 placas são embaladas separadamente.
1,2 características e benefícios
A. processo de SMT.
B. a dissipação de calor eficaz reduz a temperatura de funcionamento do módulo e
prolonga a vida útil.
C. a densidade e a confiança de poder são melhoradas acima de 10%.
D. reduza a dependência dos dissipadores de calor e do outro hardware (que incluem a relação térmica
materiais),
E. Diminuição o volume do produto,
F. Diminuição o custo do hardware e do conjunto,
Instrução (MI) da fabricação de G. Direito,
Gestão do equipamento de H. Detalhado e manutenção e controle de processos,
Inspeção de I. Restrito WIP e instrução da monitoração assim como de funcionamento,
J. Nenhuns MOQ, baixo custo para protótipos e amostras.
O K. 1-10 partes é oferecido para a venda.
Aprovações de L. Internacional
1,3 aplicação
Amplificador de potência, motorista do motor, dispositivo da fonte de alimentação, lâmpada fluorescente
1,4 folha do parâmetro e de dados
TAMANHO DO PWB | 95 x 64mm=1PCS |
TIPO DA PLACA | PWB do alumínio, PWB do IMS |
Número de camadas | Escolha o PWB tomado partido |
Surgir componentes da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- 35um (1oz) |
Material 1W/MK dielétrico | |
Alumínio 5052 | |
TECNOLOGIA | |
Traço e espaço mínimos: | 40 mil. /-mil. |
Furos mínimos/máximos: | 2.0 / 4,0 milímetros |
Número de furos diferentes: | 2 |
Número de furos de broca: | 14 |
Resistência térmica (°C/W) | ≤0.45 |
Tensão de divisão (VDC) | 4000 |
Controle da impedância | não |
MATERIAL DA PLACA | |
Condutibilidade térmica | 1W/MK material dielétrico, MCPCB |
Folha final externo: | 1oz |
Folha final interna: | 0oz |
Altura final do PWB: | 1.6mm ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Solda do ar quente |
A máscara da solda aplica-se a: | Parte superior. mínimo de 12µm. |
Cor da máscara da solda: | Preto |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Distribuição |
MARCAÇÃO | |
Lado da legenda componente | PARTE SUPERIOR |
Cor da legenda componente | Branco |
Nome ou logotipo do fabricante: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | não através de |
AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" (0.15mm) |
Chapeamento da placa: | 0,0030" (0.076mm) |
Tolerância da broca: | 0,002" (0.05mm) |
TESTE | Expedição prévia do teste bonde de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
A variedade de PCBs de alumínio
Lavagem da placa do PWB
