Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Enterprise Limited
Certificação: UL
Número do modelo: BIC-0119-V1.19
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD50~60
Detalhes da embalagem: vácuo
Tempo de entrega: 5-6 dias de trabalho
Termos de pagamento: T / T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Núcleo de alumínio: 1W / Material dielétrico 75um do MK Altura final do PWB: 1.8mm ±0.12
Folha final externo: 1 onça Revestimento de superfície: Ouro 0.025µm da imersão sobre o níquel de 3µm
Cor da máscara da solda: Branco Cor da legenda componente: Black
teste: Expedição prévia do teste bonde de 100%

Perfil do produto



1,1 descrição geral



Este é um tipo de PWB do alumínio para a aplicação do regulador do interruptor. É uma única camada

Placa de MCPCB na base de 1,6 milímetros com 1 condutibilidade térmica de W/MK. A placa de alumínio

é de ITEQ, de máscara da solda e de silkscreen de Taiyo. Fabricou pela classe do IPC 6012

2 dados fornecidos de utilização de Gerber. 30 placas são embaladas separadamente.



1,2 características e benefícios



A. combinação da otimização de circuito de poder e de circuito de controle,
B. substitua a carcaça cerâmica frágil e obtenha uma durabilidade mecânica melhor,
C. difusão do calor eficaz no projeto do circuito,
D. reduza a temperatura de funcionamento do equipamento,
E. melhore a densidade de poder e a confiança do dispositivo,
F. prolongue a vida útil do produto,
G. gestão do equipamento e manutenção detalhada e controle de processos,
H. o projeto de engenharia impede que os problemas ocorram pre na produção.
I. os produtos e a fabricação são certificados por organizações autorizadas.
Serviço ao cliente de J. Grande
Materiais de K. RoHS
O UL do L. conformou-se



1,3 aplicação



PWB do alumínio da lâmpada do teto, dispositivo da fonte de alimentação, circuito bonde do filtro de A, alta frequência

amplificador



1,4 folha do parâmetro e de dados

TAMANHO DO PWB 100 x 25mm=1PCS
TIPO DA PLACA PWB DO IMS
Número de camadas Escolha o PWB tomado partido
Surgir componentes da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- 35um (1oz)
1W/MK material dielétrico 75um
Alumínio 1060 1.6mm
TECNOLOGIA
Traço e espaço mínimos: 10mil/18mil
Furos mínimos/máximos: 0
Número de furos diferentes: 0
Número de furos de broca: 0
Número de entalhes moídos: 2
Número de entalhes internos: 0
Controle da impedância não
MATERIAL DA PLACA
Núcleo de alumínio: 1W / Material dielétrico 75um do MK
Resistência térmica (°C/W) ≤0.45
Tensão de divisão (VDC) 4000
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 1.8mm ±0.12
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro 0.025µm da imersão sobre o níquel de 3µm
A máscara da solda aplica-se a: PARTE SUPERIOR, mínimo 12micron
Cor da máscara da solda: Branco, Taiyo PSR400 WT02
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Distribuição
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Preto
Nome ou logotipo do fabricante:

Marcado na placa em um condutor e

ÁREA LIVRE leged

ATRAVÉS DE Chapeado não durante todo o furo (NPTH)
AVALIAÇÃO DE FLAMIBILITY Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.

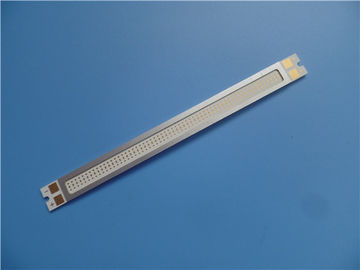

PWB do alumínio 1,8 da imersão do ouro milímetros de acúmulo do composto 0
