Apenas porque seu nome implica, a alta frequência é que a frequência é relativamente alta, refere geralmente a frequência de >=300 megahertz (isto é gigahertz do comprimento de onda <>=1 é chamado micro-ondas.
Frequências típicas para aplicações sem fio:
* móbil atual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automotivo: 77GHz
Mercado: RFID, comunicações sem fio, estação base e antena, amplificador, produtos militares, produtos eletrónicos de consumo.
A placa de circuito impresso da alta frequência ou o PWB da micro-ondas referem a placa de circuito impresso feita na placa folheada do cobre de alta frequência da carcaça (da micro-ondas). Os tipos comuns são: Placa frente e verso, placa multilayer e estrutura misturada.
A estrutura misturada inclui a carcaça especial do elevado desempenho, folha dos PP + placa ordinária do desempenho e folha dos PP misturada pressionando a placa; carcaça de alta frequência + carcaça FR4 ordinária; carcaça + metal de alta frequência etc. baixo.

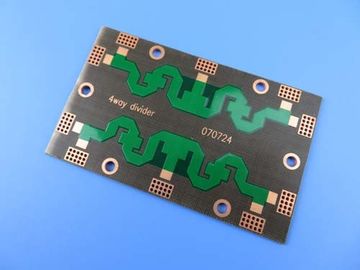

Caso do PWB: As placas de alta frequência do PWB construíram em RO4350B 10 mil. com ouro da imersão
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB tomado partido dobro da alta frequência construído em RO4350B carcaça de 10 mil. para a aplicação da antena. É uma placa do PWB do RF de 2 camadas em 0,3 milímetros grosso. É revestimento do ouro da imersão sem máscara da solda. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 placas são embaladas para a expedição.
Características e benefícios
O absorbability da maré baixa influencia a constante dielétrica e a perda dielétrica menos na umidade.
Nenhuma corrosão nos ácidos, no alcaloide e no aqua regia.
Tg > ℃ 280
ENIG tem a boa resistência de oxidação e a boa dissipação de calor.
Ajude-o a centrar-se sobre suas competências de núcleo na investigação e desenvolvimento, nas vendas e no mercado.
O UL, ISO certificou a fábrica da fabricação do PWB.
Pessoas experientes das vendas e serviços ao cliente especializados.
A ordem da quantidade pequena é aceitada
Preço competitivo
Aplicação
Divisor, Photocoupler, radiofrequência, antena 4G
Folha do parâmetro e de dados
| TAMANHO DO PWB | 10 x 12mm=1up |
| TIPO DA PLACA | O dobro tomou partido PWB |
| Número de camadas | 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RO4350B 0.254mm |
| cobre ------- 35um (1oz) + camada do BOT da placa |
| TECNOLOGIA | |
| Traço e espaço mínimos: | N/A |
| Furos mínimos/máximos: | 0.3mm/0.3mm |
| Número de furos diferentes: | 1 |
| Número de furos de broca: | 1 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância: | não |
| Número de dedo do ouro: | 0 |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RO4350B Tg280℃, er<3> |
| Folha final externo: | 1,5 onças |
| Folha final interna: | N/A |
| Altura final do PWB: | 0,3 milímetros ±0.1 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão, 87% |
| A máscara da solda aplica-se a: | N/A |
| Cor da máscara da solda: | N/A |
| Tipo da máscara da solda: | N/A |
| CONTOUR/CUTTING | Distribuição |
| MARCAÇÃO | |
| Lado da legenda componente | N/A |
| Cor da legenda componente | N/A |
| Nome ou logotipo do fabricante: | N/A |
| ATRAVÉS DE | NÃO |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação Min. do UL 94-V0. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste bonde de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
