PWB duplo da camada em 30 mil. RO4350B com a imersão ROHS complacente
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Enterprise Limited
Certificação: UL
Número do modelo: BIC-0045-V4.5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 2.99-9.99 per piece
Detalhes da embalagem: vácuo
Tempo de entrega: 6-7 dias de trabalho
Termos de pagamento: T / T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 2 cola Epoxy de vidro: RO4350B Tg280℃, er<3.48, Rogers Corp.
Folha final externo:: 1,5 onças Altura final do PWB:: 0,8 milímetros ±10%
Revestimento de superfície: ouro da imersão Cor da máscara da solda:: verde
Cor da legenda componente: branco teste: Expedição prévia do teste bonde de 100%

Breve introdução
O material de alta frequência do circuito de RO4350B é hidrocarboneto reforçado vidro/estratificações cerâmicas (não PTFE) projetadas para o desempenho sensível, aplicações comerciais do volume alto. Atualmente o dobro tomou partido e os PWB multilayer de RO4350B estão disponíveis na empresa de Bicheng. Dobre o PWB tomado partido de RO4350B com espessura 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) são os bestseller. Nós proporcionamos corridas do protótipo, grupos pequenos e serviços da produção do volume.

Vantagens
1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;
2) Estabilidade dimensional excelente.
3) Baixo coeficiente térmico da constante dielétrica;
4) Baixa expansão da Z-linha central;
5) Baixo coeficiente da expansão do em-plano;
6) Frequência elétrica estável do verus das propriedades;

Aplicações
1) Atenuador, indução automática da porta;
2) LNB para satélites diretos da transmissão;
3) Antena do Microstrip, espectro de propagação;
4) Microstrip e antenas e amplificadores de potência celulares da estação base;
5) Etiquetas de identificações do RF
6) Sistemas de comunicações do espectro de propagação
7) Amplificador do tronco, módulo etc. do divisor.

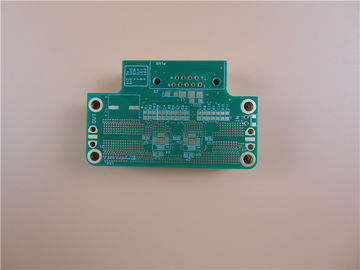

Caso do PWB: PWB duplo da camada em 30 mil. RO4350B com a imersão ROHS complacente
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral
Este é um tipo de PWB tomado partido dobro construído na carcaça de alta frequência com Tg 288°C para a aplicação do atenuador de WiFi. Tem 0,8 milímetros grosso, silkscreen branco sobre a máscara verde da solda. Todos os via estão abertos ao ar. As almofadas são cobertas pelo ouro da imersão. A matéria-prima é usada de Rogers RO4350B, placa inteira que fornece 1 PWB acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.

Características e benefícios
RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga;
Tg > ℃ 280;
Frequência elétrica estável do verus das propriedades;
Baixo coeficiente térmico da constante dielétrica;
Baixa expansão da Z-linha central;
Solderability alto, nenhuma sublinhação de placas de circuito e menos contaminação de superfície do PWB;
O processo de SMT é resistente à solda de reflow, resistente ao rework;
capacidade quadrada do mês do medidor 30000;


Aplicação
A antena de GPS, acoplador direcional, espectro de propagação, torre montou o amplificador


Folha do parâmetro e de dados
TAMANHO DO PWB 65 x 32mm=1PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
RO4350B 0.762mm
cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 5,5 mil./5
Furos mínimos/máximos: 0,3 milímetros/5,2 milímetros
Número de furos diferentes: 9
Número de furos de broca: 102
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO4350B Tg280℃, er<3>
Folha final externo: 1,5 onças
Folha final interna: N/A
Altura final do PWB: 0,8 milímetros ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
A máscara da solda aplica-se a: PARTE SUPERIOR, mínimo 12micron
Cor da máscara da solda: O verde, PSR-2000GT600D, Taiyo forneceu.
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Distribuição
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Branco, IJR-4000 MW300, tipo de Taiyo
Nome ou logotipo do fabricante: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.3mm. Máscara da solda descoberta
AVALIAÇÃO DE FLAMIBILITY Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste bonde de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.
