Breve introdução
O material de alta frequência do circuito de RO4350B é hidrocarboneto reforçado vidro/estratificações cerâmicas (não PTFE) projetadas para o desempenho sensível, aplicações comerciais do volume alto. Atualmente o dobro tomou partido e os PWB multilayer de RO4350B estão disponíveis na empresa de Bicheng. Dobre o PWB tomado partido de RO4350B com espessura 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) e 60mil (1.524mm) são os bestseller. Nós proporcionamos corridas do protótipo, grupos pequenos e serviços da produção do volume.
Vantagens
1) Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas;
2) Estabilidade dimensional excelente.
3) Baixo coeficiente térmico da constante dielétrica;
4) Baixa expansão da Z-linha central;
5) Baixo coeficiente da expansão do em-plano;
6) Frequência elétrica estável do verus das propriedades;
Aplicações
1) Atenuador, indução automática da porta;
2) LNB para satélites diretos da transmissão;
3) Antena do Microstrip, espectro de propagação;
4) Microstrip e antenas e amplificadores de potência celulares da estação base;
5) Etiquetas de identificações do RF
6) Sistemas de comunicações do espectro de propagação
7) Amplificador do tronco, módulo etc. do divisor.

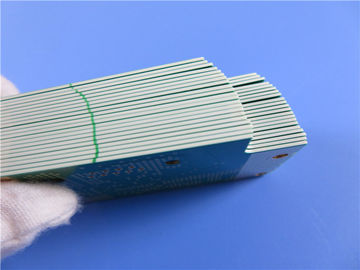

Caso do PWB: PWB do ouro da imersão em 30 mil. RO4350B com duplas camada
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB tomado partido dobro construído na carcaça de alta frequência com Tg 288°C para a aplicação do módulo de 4G WiFi. Tem 0,8 milímetros grosso, silkscreen branco sobre a máscara verde da solda. Todos os via estão abertos ao ar. As almofadas são chapeadas pelo ouro da imersão. A matéria-prima é usada de Rogers RO4350B, placa inteira que fornece 1 PWB acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
Características e benefícios
A constante dielétrica (DK) é baixa e estável, assim que a transmissão do sinal é boa sem demora;
A delaminação da folha de cobre não será causada pela mudança do frio e do calor devido à consistência com o coeficiente da expansão térmica da folha de cobre;
Estabilidade dimensional excelente;
Boa resistência da temperatura de alta temperatura e baixa (- 192℃-260℃);
UL reconhecido e RoHS Diretivo-complacente;
Teste bonde e teste de alta tensão;
Teste de controle da impedância e teste da solda-capacidade;
Micro-seção e teste de esforço térmico;
O teste de confiança, o teste de resistência da isolação e a contaminação iônica testam;
Encontrar seu PWB precisa do protótipo à produção em massa;
Aplicação
Amplificador de baixo nível de ruído, sensores acústicos da detecção, transmissores Optoelectronic, antena 4G
Folha do parâmetro e de dados
| TAMANHO DO PWB |
67 x 33mm=1PCS |
| TIPO DA PLACA |
O dobro tomou partido PWB |
| Número de camadas |
2 camadas |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
SIM |
| STACKUP DA CAMADA |
cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RO4350B 0.762mm |
| cobre ------- 35um (1oz) + camada do BOT da placa |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
mil. 5 mil./4,5 |
| Furos mínimos/máximos: |
0,3 milímetros/4,6 milímetros |
| Número de furos diferentes: |
7 |
| Número de furos de broca: |
105 |
| Número de entalhes moídos: |
0 |
| Número de entalhes internos: |
0 |
| Controle da impedância: |
não |
| Número de dedo do ouro: |
0 |
| MATERIAL DA PLACA |
|
| Cola Epoxy de vidro: |
RO4350B Tg280℃, er<3>
|
| Folha final externo: |
1,5 onças |
| Folha final interna: |
N/A |
| Altura final do PWB: |
0,8 milímetros ±10% |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão |
| A máscara da solda aplica-se a: |
PARTE SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: |
O verde, PSR-2000GT600D, Taiyo forneceu. |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Distribuição |
| MARCAÇÃO |
|
| Lado da legenda componente |
PARTE SUPERIOR |
| Cor da legenda componente |
Branco, IJR-4000 MW300, tipo de Taiyo |
| Nome ou logotipo do fabricante: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
Chapeado através do furo (PTH), tamanho mínimo 0.3mm. Máscara da solda descoberta |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação Min. do UL 94-V0. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: |
0,0029" |
| Tolerância da broca: |
0,002" |
| TESTE |
Expedição prévia do teste bonde de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
