Breve introdução
Apenas porque seu nome implica, a alta frequência é que a frequência é relativamente alta, refere geralmente a frequência de >=300 megahertz (isto é gigahertz do comprimento de onda <>=1 é chamado micro-ondas.
Frequências típicas para aplicações sem fio:
* móbil atual: 0.9GHz - 2GHz
* sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz e 40GHz
* automotivo: 77GHz
Mercado: RFID, comunicações sem fio, estação base e antena, amplificador, produtos militares, produtos eletrónicos de consumo.
A placa de circuito impresso da alta frequência ou o PWB da micro-ondas referem a placa de circuito impresso feita na placa folheada do cobre de alta frequência da carcaça (da micro-ondas). Os tipos comuns são: Placa frente e verso, placa multilayer e estrutura misturada.
A estrutura misturada inclui a carcaça especial do elevado desempenho, folha dos PP + placa ordinária do desempenho e folha dos PP misturada pressionando a placa; carcaça de alta frequência + carcaça FR4 ordinária; carcaça + metal de alta frequência etc. baixo.

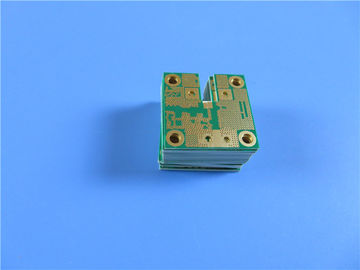

Caso do PWB: PWB da alta frequência em 30 mil. RO4350B com duplas camada
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB tomado partido dobro construído na carcaça de alta frequência com Tg 288°C para a aplicação do impulsionador do sinal do telefone. Tem 0,8 milímetros grosso, silkscreen branco sobre a máscara verde da solda. Todos os via estão abertos ao ar. As almofadas são chapeadas pelo ouro da imersão. A matéria-prima é usada de Rogers RO4350B, placa inteira que fornece 1 PWB acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
Características e benefícios
Frequência elétrica estável do verus das propriedades;
Baixo coeficiente térmico da constante dielétrica;
Baixa expansão da Z-linha central;
Baixo coeficiente da expansão do em-plano;
Estabilidade dimensional excelente;
Gestão do equipamento e manutenção detalhada e controle de processos;
Inspeção de WIP e instrução restritas da monitoração assim como de funcionamento;
Serviço do tempo ligado;
Mais de 15 anos de experiência;
Aplicação
Antena da tevê, combinador da antena, amplificador equilibrado, multi-acoplador
Folha do parâmetro e de dados
| TAMANHO DO PWB |
54 x 55mm=1PCS |
| TIPO DA PLACA |
O dobro tomou partido PWB |
| Número de camadas |
2 camadas |
| Componentes de superfície da montagem |
SIM |
| Através dos componentes do furo |
SIM |
| STACKUP DA CAMADA |
cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RO4350B 0.762mm |
| cobre ------- 35um (1oz) + camada do BOT da placa |
| TECNOLOGIA |
|
| Traço e espaço mínimos: |
mil. 4,8 mil./4,5 |
| Furos mínimos/máximos: |
0,3 milímetros/4,6 milímetros |
| Número de furos diferentes: |
5 |
| Número de furos de broca: |
87 |
| Número de entalhes moídos: |
0 |
| Número de entalhes internos: |
1 |
| Controle da impedância: |
não |
| Número de dedo do ouro: |
0 |
| MATERIAL DA PLACA |
|
| Cola Epoxy de vidro: |
RO4350B Tg280℃, er<3>
|
| Folha final externo: |
1,5 onças |
| Folha final interna: |
N/A |
| Altura final do PWB: |
0,8 milímetros ±10% |
| CHAPEAMENTO E REVESTIMENTO |
|
| Revestimento de superfície |
Ouro da imersão |
| A máscara da solda aplica-se a: |
PARTE SUPERIOR, mínimo 12micron |
| Cor da máscara da solda: |
O verde, PSR-2000GT600D, Taiyo forneceu. |
| Tipo da máscara da solda: |
LPSM |
| CONTOUR/CUTTING |
Distribuição |
| MARCAÇÃO |
|
| Lado da legenda componente |
PARTE SUPERIOR |
| Cor da legenda componente |
Branco, IJR-4000 MW300, tipo de Taiyo |
| Nome ou logotipo do fabricante: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE |
Chapeado através do furo (PTH), tamanho mínimo 0.3mm. Máscara da solda descoberta |
| AVALIAÇÃO DE FLAMIBILITY |
Aprovação Min. do UL 94-V0. |
| TOLERÂNCIA DA DIMENSÃO |
|
| Dimensão do esboço: |
0,0059" |
| Chapeamento da placa: |
0,0029" |
| Tolerância da broca: |
0,002" |
| TESTE |
Expedição prévia do teste bonde de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
Política da qualidade
Bicheng desenvolveu a série de procedimentos e de aproximações da gestão para assegurar que PCBs é em conformidade com as exigências de clientes, inclusivas da seleção dos vendedores, da inspeção de (WIP) dos trabalhos em curso, da inspeção de entrega que parte e do serviço ao cliente etc.
Avaliação e auditoria dos fornecedores
Os fornecedores têm que ser avaliados por Bicheng. Além, Bicheng avaliará e para classificar os fornecedores cada ano para garantir os materiais fornecidos estão cumprindo as exigências de Bicheng. Além disso, Bicheng continuamente desenvolve fornecedores e supervisiona-os para melhorar sua gestão da qualidade e de ambiente que baseia nos sistemas de ISO9001 & de ISO14001.
Avaliação do contrato
Bicheng reverá e verificará as exigências de cliente certificar-se de que nós temos a capacidade de satisfazer as exigências de clientes que incluem especificações, entrega e outras procuras antes de aceitar uma ordem.
Fatura, auditoria e controle de dados da fabricação.
Quando os dados e as especificações de projeto dos clientes são fornecidos a nosso departamento do mercado, Bicheng tem que verificar todas as exigências. Então, converta os dados de projeto em dados da fabricação pelo CAM. Finalmente, uma instrução (MI) da fabricação é gerada de acordo com o processo de manufatura e as tecnologias reais para o departamento de fabricação como a base para a fabricação real. O MI deve ser revisto por coordenadores independentes e por coordenadores do QA antes da edição.
Controle material entrante da qualidade
Todos os materiais têm que ser inspecionados antes de armazenar. Nós estabelecemos uma série de procedimento e de instrução restritos da inspeção controlar os materiais entrantes. Além disso, os vários instrumentos e instrumentos de inspeção precisos garantem a capacidade de julgar o bom material ou não. Nós emitimos o material com primeiramente - em/primeiramente - para fora primeiro para fora princípio, e damos para fora o “alarme” para o material que alcançará a vida útil para se assegurar de que os materiais estejam usados acima antes da expiração.
Controle do processo de produção
A instrução direita (MI) da fabricação, a gestão detalhada do equipamento e a manutenção e a inspeção controle de processos, restrita de WIP e a monitoração assim como a instrução de funcionamento, todas as aqueles fazem o processo inteiro da fabricação controlado totalmente.
Controle e inspeção finais
Todo o PCBs tem que ser atravessado o aberto e o teste curto assim como a inspeção visual após passaram os testes físicos especificados. Nós possuímos vário incluir avançado personalizado, máquinas do equipamento de teste do teste do voo da ponta de prova para garantir que cada PWB é 100% testado.
Auditoria da entrega do produto
Nós estabelecemos um departamento dedicado de FQA para inspecionar os produtos do PWB de acordo com as especificações e as exigências do cliente provando. PCBs qualificado está indo ser embalado.
FQA igualmente tem que realizar uma auditoria de 100% dos produtos da embalagem e do transporte do armazém, incluindo o número do produto, número de cliente, quantidade do produto, enviando o endereço e assim por diante antes da expedição.
Serviço ao cliente
Nós ajustamo-nos - acima de uma equipe profissional do serviço ao cliente para comunicar-se dinamicamente com os clientes e o negócio oportuno com os feedback de clientes. Nós centramo-nos altamente sobre as necessidades dos clientes e para compreender as procuras de clientes, oportunas para ajustar a política de exigências do serviço ao cliente e do produto do PWB.
