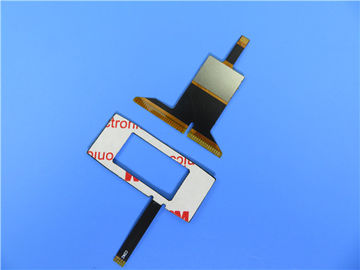

Conjunto de FPC para o dispositivo móvel e o material informático
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Enterprise Limited
Certificação: UL
Número do modelo: BIC-0339-V3.39
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD2 .99-9.99 per piece
Detalhes da embalagem: vácuo
Tempo de entrega: 8-9 DIA DE TRABALHO
Termos de pagamento: T / T, Paypal
Habilidade da fonte: peça 50000 por mês
Contato
Descrição de produto detalhada
Material da placa: PI, ANIMAL DE ESTIMAÇÃO Espessura da placa: 0.03mm-3.0mm
Espessura de superfície/interna do Cu da camada: 0.5oz, 1oz, 2oz Revestimento de superfície: Ouro da imersão, tira da imersão, lata da imersão
Cor de Coverlay: Amarelo, branco, preto, verde Cor do Silkscreen: Amarelo, branco, preto, verde
Função: Teste bonde da passagem de 100% Número de camadas: Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível

Conjunto de FPC para o dispositivo móvel e o material informático



Vista geral
Uma divisão de um circuito flexível mostra que consiste em 3 elementos básicos: folha de cobre, material dielétrico e esparadrapo. A maioria dos processos de manufatura, isto é transferência da imagem latente, chapeamento e gravura a água-forte, são bastante similares àqueles usados ao produzir chapear-através das placas. Contudo, há umas diferenças devido ao material fino e flexível usado em circuitos flexíveis.



Capacidade flexível 2019 do circuito impresso de Bicheng
Não. Especificações Capacidades
1 Tipo da placa Única camada, camada de Doulbe, Multilayer, Rígido-cabo flexível
2 Matéria-prima PI, ANIMAL DE ESTIMAÇÃO
3 Peso de cobre 0.5oz, 1oz, 2oz
4 Tamanho do máximo do diodo emissor de luz 250 x 5000mm
5 Tamanho máximo geral 250 x 2000mm
6 Espessura da placa 0.03mm-3.0mm
7 Tolerância da espessura ±0.03mm
8 Furo de broca de Mininum 0.05mm
9 Furo de broca máximo 6.5mm
10 Tolerância do furo de broca ±0.025mm
11 Espessura da parede do furo ≧ 8 um
12 A trilha/Gap mínimos da única camada embarca 0.025/0.03mm
13 Trilha/Gap mínimos da dupla camada e da placa Multilayer 0.03/0.040mm
14 Tolerância gravura a água-forte ±0.02mm
15 Largura mínima da legenda de seda ≧ 0.125mm
16 Heigh mínimo da legenda de seda ≧0.75mm
17 Distância da legenda à almofada ≧0.15mm
18 Distância da máscara da solda da abertura da broca Coverlay à trilha ≧0.03mm
19 Distância da máscara da solda da abertura de perfurar Coverlay à trilha ≧0.03mm
20 Espessura do níquel da imersão 100-300u”
21 Espessura do ouro da imersão 1-3u”
22 Thicnkess da lata da imersão 150-400u”
23 Almofada elétrica mínima dos testes 0.2mm
24 Tolerância mínima do esboço (perfurador normal do molde de aço) ±0.1mm
25 Tolerância mínima do esboço (perfurador do molde de aço da precisão) ±0.05mm
26 Raio de Mininum do ângulo chanfrado (esboço) 0.2mm
27 Material de Stiffner PI, FR-4, esparadrapo de 3M, ANIMAL DE ESTIMAÇÃO, chapa de aço
28 RoHs Sim
29 Cor da máscara da solda Amarelo, branco, preto, verde



Finalidade de circuitos flexíveis
1) Para fornecer interconexões entre placas de circuito impresso e outros componentes.
2) Para servir como carcaças tridimensionais para a montagem de componentes de SMT, por exemplo, dentro
fotográfico e câmaras de vídeo.
3) Para estabelecer as interconexões capazes de suportar o dobramento dinâmico.
4) Para fazer parte de placas de circuito do rígido-cabo flexível.



Vantagens
1) Flexibilidade
2) Diminuições de volume
3) O peso reduz-se
4) Consistência da montagem de SMD
5) Aumentos da confiança
6) Controllability do projeto bonde dos parâmetros
7) Lata soldada em geral na extremidade de FPC
8) Opcional material (PI, ANIMAL DE ESTIMAÇÃO)
9) Baixo custo
10) Continuidade do processamento



Aplicações

Interruptor de fita fina, tela táctil capacitivo/painel, teclado numérico FPC, laser FPC principais,
Tira de uso geral da luz suave do diodo emissor de luz, tela táctil incorporado da antena FPC do telefone celular,
Receptor de telefone/fone de ouvido FPC, correia do contato da impressora a jato de tinta, tira da lâmpada do brinquedo,
Módulo do LCD, painel de instrumento, cabo liso flexível, luminoso etc. da exposição.





Conjunto de FPC para o dispositivo móvel e o material informático 0



Conjunto de FPC para o dispositivo móvel e o material informático 1



Conjunto de FPC para o dispositivo móvel e o material informático 2
