Breve introdução
Com o desenvolvimento da tecnologia de comunicação eletrônica, a frequência de uma comunicação está tornando-se mais alta e mais alta, e a transmissão de alta frequência do sinal, precisa de usar a baixa constante dielétrica (DK), baixa perda dielétrica (Df) mas materiais especiais caros. Estes materiais têm o cianato e materiais de alta frequência tais como o polytetrafluoroethylene/matérias-primas cerâmicas (PTFE/Ceramic), hidrocarbonetos/matérias-primas cerâmicas (carbono do Hydra/cerâmico). Geralmente estes materiais são caros.
Reduzir o custo é meios importantes para que os clientes melhorem a concorrência dos produtos. Consequentemente, os clientes adotam a estrutura laminada de materiais misturados no projeto da estrutura do PWB, isto é, a camada necessária do sinal usa materiais de alta frequência para encontrar as necessidades de transmissão do sinal. A outra linha camadas é feita da cola Epoxy convencional FR-4 da fibra de vidro, que nós chamamos uma placa híbrida.
Material de alta frequência disponível (núcleo)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)
Caso do PWB: Material misturado híbrido PWB do PWB construído em 10 mil. RO4350B+FR4 com o cego através de

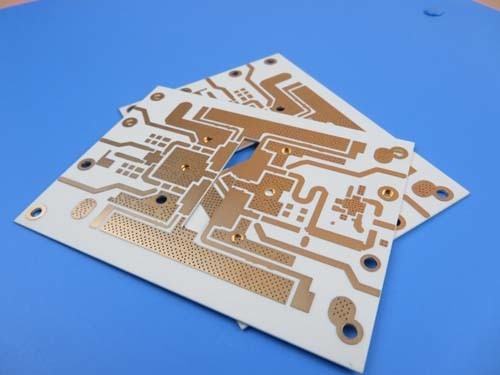

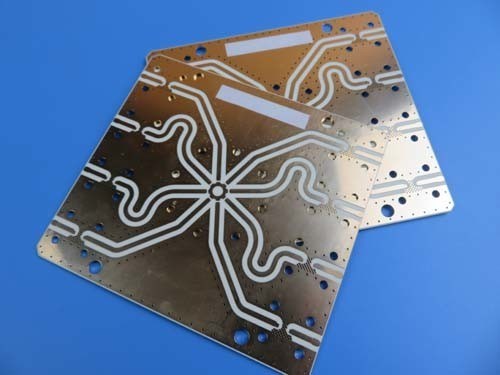

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB híbrido construído em RO4350B e em FR-4 com stackup de 6 camadas para a aplicação da antena de radar. Por outro lado, não é a placa de apenas 6 camadas que é projetada diretamente do cliente. O desenhista quer uma placa de circuito tomada partido dobro de RO4350B combinada com uma placa de circuito de 4 camadas. Os 2 tipos PWB têm-na são própria broca, assim que o PWB final transforma-se um PWB de 6 camadas com o cego através de. Prcoess de Afer da imprensa, deixa 1,8 milímetros grossos. O silkscreen branco sobre a máscara verde da solda é imprimido a bordo e o ouro da imersão é chapeado em almofadas. A matéria-prima é usada de ITEQ IT-158 e Rogers 10mil RO4350B, fornecimento inteiro da placa único acima pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
Características e benefícios
Melhoria do desempenho do SI sobre pilha-UPS com toda a placa FR4;
Redução de custo sobre pilha-UPS com todo o material de pequenas perdas;
O planarity de superfície excelente para CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda;
Solderability alto, não sublinhação de placas de circuito e menos contaminação de superfície do PWB;
Pessoas experientes das vendas e serviços ao cliente especializados;
Nenhumas quantidade de ordem mínima e baixa amostra custada;
Foco no ponto baixo à produção de volume média;
Protótipo rápido da rotação;
ISO9001, ISO14001, TS16949, UL certificou;
Aplicação
O divisor, combinador do transmissor, radiofrequência, torre montou o amplificador
Folha do parâmetro e de dados
TAMANHO DO PWB |
75 x 110mm=1PCS |
TIPO DA PLACA |
PWB Multilayer |
Número de camadas |
6 camadas |
Componentes de superfície da montagem |
SIM |
Através dos componentes do furo |
Não |
STACKUP DA CAMADA |
Cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
RO4350B dielétrico 0.254mm (10 mil.) |
Cobre ------- 35um (1oz) |
|
PP+FR4+PP 0.695mm |
|
Cobre ------ 35um (1oz) |
|
FR-4 0.25mm |
|
Cobre ------ 35um (1oz) |
|
PP 0.21mm |
|
Cobre ------35um (1oz) |
|
RO4350B dielétrico 0.254mm (10 mil.) |
|
Cobre ------- camada do BOT de 35um (1 onça) +plate |
TECNOLOGIA |
|
Traço e espaço mínimos: |
mil. 4 mil./5 |
Furos mínimos/máximos: |
0,3 milímetros/2,0 milímetros |
Número de furos diferentes: |
12 |
Número de furos de broca: |
167 |
Número de entalhes moídos: |
0 |
Número de entalhes internos: |
3 |
Controle da impedância: |
não |
Número de dedo do ouro: |
0 |
MATERIAL DA PLACA |
|
Cola Epoxy de vidro: |
RO4350B Tg280℃, er<3>
|
Folha final externo: |
1,5 onças |
Folha final interna: |
1 onça |
Altura final do PWB: |
1,8 milímetros ±0.18mm |
CHAPEAMENTO E REVESTIMENTO |
|
Revestimento de superfície |
Ouro da imersão |
Solde a máscara para aplicar-se a: |
SUPERIOR, mínimo 12micron |
Cor da máscara da solda: |
Verde, PRS-2000GT600D, Taiyo Supplied. |
Tipo da máscara da solda: |
LPSM |
CONTOUR/CUTTING |
Roteamento |
MARCAÇÃO |
|
Lado da legenda componente |
PARTE SUPERIOR |
Cor da legenda componente |
Branco, IJR-4000 MW300, tipo de Taiyo |
Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE |
Chapeado através do furo (PTH), tamanho mínimo 0.3mm. Cortinas através de L1-L2, L3-L6 |
AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO |
|
Dimensão do esboço: |
0,0059" |
Chapeamento da placa: |
0,0029" |
Tolerância da broca: |
0,002" |
TESTE |
Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
