PWB celular de alta frequência da antena da estação base do PWB de Rogers RO4730G3 20mil 0.508mm

PWB de alta frequência da placa de circuito DK3.0 da placa 2-Layer Rogers 4730 30mil 0.762mm do PWB da micro-ondas de Rogers RO4730G3 DF 0,0028

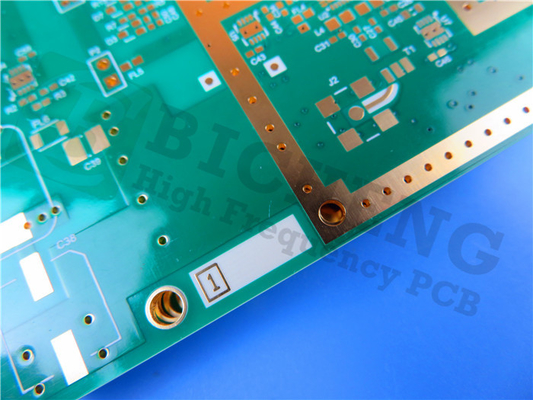

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB tomado partido dobro do RF construído em 0.762mm (30mil) RO4730G3 para a aplicação de antenas sem fio das telecomunicações. Não há nenhuma máscara da solda em ambos os lados e o revestimento de superfície é ouro da imersão em ambos os lados.

Especificações básicas

Matéria-prima: RO4730G3 30mil (0.762mm)

Constante dielétrica: 3.0+/-0.5

Contagem da camada: 2 camadas

Tipo: Através dos furos

Formato: 110mm x 100mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Μm exterior da camada 35

Máscara da solda | Legenda: Verde | Branco

Altura final do PWB: 1,1 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 partes são embaladas para a expedição.

Prazo de execução: 7 dias de trabalho

Vida útil: 6 meses

Material de alta frequência de Rogers RO4730G3

As estratificações da categoria da antena de Rogers RO4730G3 são alternativa segura, barata às estratificações PTFE-baseadas convencionais. Tem as propriedades mecânicas e elétricas que os desenhistas da antena precisam. Os materiais têm uma constante dielétrica de 3,0 e um tangente da perda de 0,0022 medido em 2,5 gigahertz ao usar LoPro para inverter a folha tratada do EDC. Estes valores permitem que os desenhistas da antena realizem valores substanciais do ganho ao minimizar a perda do sinal. Os materiais estão disponíveis com baixo desempenho demonstrado de PIM, com valores melhor do que -160dBc.

Os materiais RO4730G3 são compatíveis com cola Epoxy convencional e processamento sem chumbo de alta temperatura da solda. Não exige o tratamento especial necessário em estratificações PTFE-baseadas tradicionais para a preparação direta chapeada dos furos. a Multi-camada pode ser conseguida usando RO4450F bondply no ℃ 175. Os sistemas da resina de RO4730G3 são projetados fornecer as propriedades procuradas em seguida por desenhistas da antena. A temperatura de transição de vidro excede 280oC, conduzindo a uma baixa Z-linha central CTE, excelente chapeado com a confiança dos furos, e processability sem chumbo da solda.

A aplicação típica é antenas celulares da estação base.

Folha de dados de Rogers 4730 (RO4730G3)
