Dupla camada de alta frequência 20mil 0.508mm do PWB de Rogers DiClad 880 com ouro da imersão

Dupla camada de alta frequência 20mil 0.508mm do PWB de Rogers DiClad 880 com ouro da imersão

  • Dupla camada de alta frequência 20mil 0.508mm do PWB de Rogers DiClad 880 com ouro da imersão
  • Dupla camada de alta frequência 20mil 0.508mm do PWB de Rogers DiClad 880 com ouro da imersão
Dupla camada de alta frequência 20mil 0.508mm do PWB de Rogers DiClad 880 com ouro da imersão
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-202-V9.7
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD9.99-99.99 Per Piece
Detalhes da embalagem: Vácuo
Tempo de entrega: 7 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 50000 partes pelo mês
Contato
Descrição de produto detalhada
Vidro Epóxi: DiClad 880 Altura final do PCB: ± 10% de 0.6mm
Folha final externa: 1 onça Revestimento de superfície: Ouro da imersão
Cor da máscara da solda: NÃO Cor da legenda componente: NÃO
Número de camadas: 2 Teste: Expedição prévia do teste elétrico de 100%

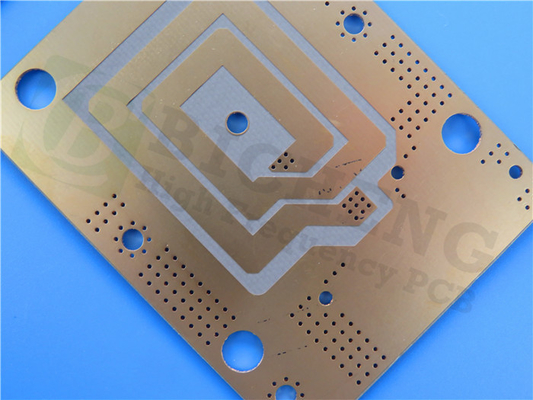

Dupla camada de alta frequência 20mil. do PWB de Rogers DiClad 880 0,508milímetroscomourodaimersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Descrição geral

Este é um tipo de PWB de alta frequência de Rogers construído em DiClad 880 estratificações, duplas camada com camada do sinal no lado superior, protegendo a camada no lado inferior. É chapeado com o ouro da imersão, a nenhuma máscara da solda ou o silkscreen. Fabricou usando 20mil as carcaças, começar do cobre 0.5oz. As placas são fabricadas conforme o padrão da classe II do IPC. Todas as placas são elétricas de 100% testadas antes da expedição.



Especificações do PWB

TAMANHO DO PWB 68 x 86mm=1up
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- 0,5 onças) +plate camada SUPERIOR de 17um (
DiClad 0.508mm
cobre ------- 17um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 10 mil./10
Furos mínimos/máximos: 0,5 milímetros/1,0 milímetros
Número de furos diferentes: 4
Número de furos de broca: 12
Número de entalhes moídos: 0
Número de entalhes internos: 2
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: DiClad880 0.508mm
Folha final externo: 1,0 onças
Folha final interna: N/A
Altura final do PWB: 0,6 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão, 88,2%
Solde a máscara para aplicar-se a: N/A
Cor da máscara da solda: N/A
Tipo da máscara da solda: N/A
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente N/A
Cor da legenda componente N/A
Fabricante Name ou logotipo: N/A
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.5mm.
AVALIAÇÃO DE FLAMIBILITY 94V-0
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.







Nossas vantagens

  • ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;
  • A fabricação do PWB é restritamente conforme especificações exigidas;
  • Encontrar seu PWB precisa do protótipo à produção em massa;
  • Qualquer camada HDI PCBs;
  • oficina 16000㎡; 8000 tipos de PWB pelo mês;
  • Verificação rápida de CADCAM e cotação livre do PWB;
  • Taxa elegível dos produtos de primeira produção: Taxa da queixa do cliente de >99%: <1>
  • Mais do que os anos 19+ de experiência de alta frequência do PWB;
  • Classe 3 da classe 2 do IPC/IPC;
  • Capacidade do PWB do protótipo e capacidade da produção de volume;



FAQ

Nós entregamos no mundo inteiro?

Todo o Bicheng direto purchasable Ltd de PCBs pode ser despachado no mundo inteiro a todos os países não embargados. Nós escolheremos os portadores de envio apropriados para você entre DHL, Fedex, TNT, UPS, EMS e Aramex



Estão os materiais de alta frequência no estoque?

Nós mantemo-nos mais do material de alta frequência no estoque com quantidade do protótipo, tal como o material de Rogers com 3000 séries, 4000 séries, 5000 séries, 6000 séries etc., material Taconic com série do RF, série do TLX, série etc. de TLY, Wangling o material F4B com DK2.2, o DK2.65 etc. Desde que o material de alta frequência tem tanto a variedade, você pode consultar nossas pessoas das vendas antes de pedir.



Posso eu recolher minha ordem?

Não é completamente nenhum problema para escolher acima pedir das placas ou a coleção de PCBs de nossos locais com sua conta em DHL, em UPS ou em Fedex etc…. Nós ajudaremos a preparar os documentos necessários da exportação ou os arquivos para costumes declaram.



Quanto custará para a entrega?

Nós temos os vários portadores a escolher. Geralmente, nós escolheremos um com a melhor taxa de envio para você. Se sua ordem é urgente, nós podemos ajudar a escolher o remetente com oportunidade rápida.



Posso eu retornar meu PCBs?

PCBs é produtos feito-à-medida irreversíveis, ele não está reservado retornar os artigos se não há nenhum problema da qualidade.



Quando minha ordem chegam?

Todo o PCBs está despachado o mesmo dia se são fabricação terminada antes de 5pm. Para clientes asiáticos, você pode obtê-lo no prazo de 2-3 dias, clientes em 6-7 dias e americano europeus (Norte e Sul) em 6-7 dias, contudo os portadores não garantem este devido à complexidade do transporte.



Eu precisarei de assinar para meu pacote?

Nós despachamos todas as ordens usando DHL, UPS, Fedex, TNT, Aramex ou EMS, assim que inteiramente são seguidos e podem exigir uma assinatura.



Como posso eu seguir minha ordem?

Uma vez que suas placas do PWB são despachadas, você receberá uma confirmação de envio através do e-mail por nossas vendas que inclui um número de referência. Você pode seguir este número em seus Web site oficiais.



Que devo eu fazer se meu pacote é danificado ou perdido?

Esta situação é rara em nosso negócio diário. As placas do PWB são embaladas com materiais da bolha dentro e com da caixa da categoria de KK fora para proteger seu PCBs. Contudo, se seu pacote é perdido ou danificado, você deve contactar-nos imediatamente de modo que nós possamos contactar o portador e o arranjar para a produção da substituição. Mantenha por favor todos os artigos danificados incluir o empacotamento danificado para a referência.



Nossa capacidade do PWB (2022)


Parâmetro Valor
Contagens da camada1-32
Materiais da carcaça RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; Nelco N4000, N9350, N9240; FR-4 (Tg alto S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 CTI>600V alto; Polyimide, ANIMAL DE ESTIMAÇÃO; Núcleo etc. do metal.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0,0059"(0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--350µm (1oz-10oz)
Espessura de cobre interna 17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico) 0,0079" - 0,25" (0.2mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da imersão, prata da imersão, OSP, dedo do ouro, ouro puro etc. chapeado.
