PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006

PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006

  • PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006
  • PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006
PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-0045-V8.67
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD50~60
Detalhes da embalagem: Vácuo
Tempo de entrega: 5-6 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Cola Epoxy de vidro: RO3006 Altura final do PWB: 0,3 milímetros ±0.06
Folha final externo: 1 onça Folha final interna: 1 onça
Revestimento de superfície: Ouro da imersão (51,3%) 0.05µm sobre o níquel de 3µm Cor da máscara da solda: NÃO
Cor da legenda componente: Preto TESTE: Expedição prévia do teste elétrico de 100%

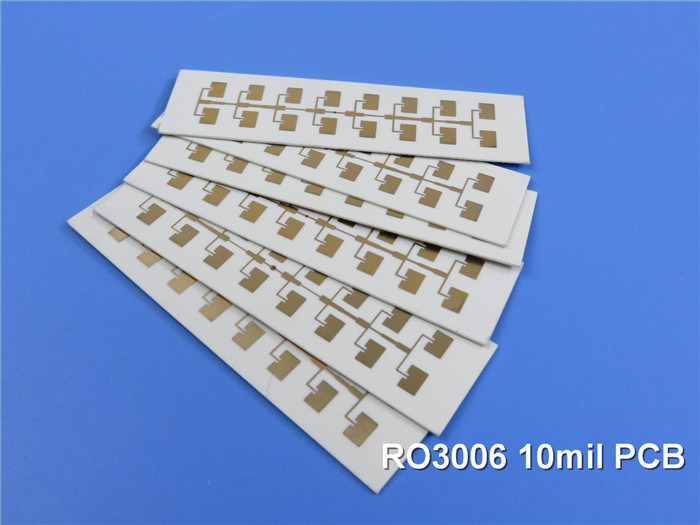

PWB de alta frequência da micro-ondas da placa de circuito 10mil DK6.15 do PWB 2-Layer Rogers 3006 de Rogers RO3006 DF 0,002

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Os materiais de alta frequência do circuito de Rogers RO3006 são compostos cerâmico-enchidos de PTFE pretendidos para o uso na micro-ondas comercial e nas aplicações do RF. Foi projetado oferecer a estabilidade elétrica e mecânica excepcional a preços competitivos. As propriedades mecânicas são consistentes. Isto permite que o desenhista desenvolva projetos da placa da multi-camada sem encontrar warpages ou problemas da confiança. Os materiais RO3006 exibem um coeficiente da expansão térmica (CTE) na linha central de X e de Y de 17 ppm/℃. Este coeficiente da expansão é combinado àquele do cobre, que permite que o material exiba a estabilidade dimensional excelente, com encolhimento típico gravura em àgua forte, após gravam e cozem, de menos de 0,5 mil. pela polegada. A Z-linha central CTE é 24 ppm/℃, que fornece a confiança chapeada excepcional do através-furo, mesmo em ambientes severos.



Aplicações típicas:

1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Ligação de dados em sistemas de cabo

4) Satélites diretos da transmissão

5) Antenas satélites de posicionamento globais

6) Antena do remendo para comunicações sem fio

7) Amplificadores de potência e antenas

8) Placas traseiras do poder

9) Leitores de medidor remotos



PWB de alta frequência do ouro da micro-ondas do PWB 10mil DK6.15 DF 0,002 da placa de circuito impresso 2-Layer de Rogers RO3006 Rogers 3006 0



Especificações do PWB

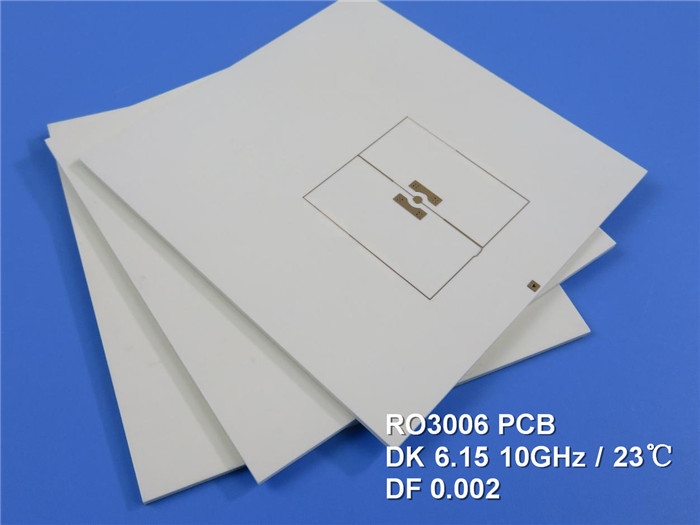

TAMANHO DO PWB 152 x 152mm=1PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 0,5 onças) +plate camada SUPERIOR de 18um (
RO3006 0.254mm
cobre ------- 18um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 14 mil./14
Furos mínimos/máximos: 0,4 milímetros/4,0 milímetros
Número de furos diferentes: 1
Número de furos de broca: 1
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO3006 0.254mm
Folha final externo: 1 onça
Folha final interna: N/A
Altura final do PWB: 0,3 milímetros ±0.1mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
Solde a máscara para aplicar-se a: N/A
Cor da máscara da solda: N/A
Tipo da máscara da solda: N/A
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente N/A
Cor da legenda componente N/A
Fabricante Name ou logotipo: N/A
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.





Folha de dados de Rogers 3006 (RO3006)

Valor RO3006 típico
Propriedade RO3006 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 6.15±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 6,5 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,002 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -262 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,27
0,15
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo elástico 1498
1293
X
Y
MPa 23℃ ASTM D 638
Absorção da umidade 0,02   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,86   j/g/k   Calculado
Condutibilidade térmica 0,79   W/M/K 50℃ ASTM D 5470
Coeficiente da expansão térmica
(- 55 a 288℃)
17
17
24
X
Y
Z
ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidade 2,6   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 7,1   Ib/in. 1oz, EDC após o flutuador da solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim
