Número de camadas: 2 Cola Epoxy de vidro: RO3010
Folha final: 1,0 onças Altura final do PWB: 0,7 milímetros ±10%
Revestimento de superfície: Ouro da imersão Cor da máscara da solda: Verde
Cor da legenda componente: Branco Teste: Expedição prévia do teste elétrico de 100%

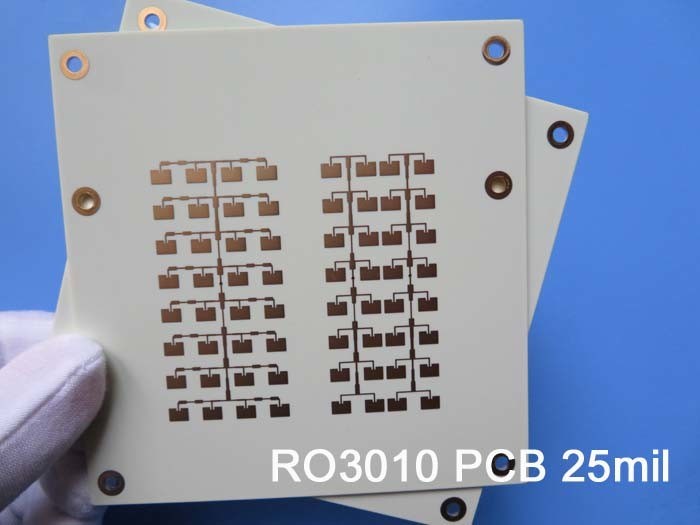

PWB de alta frequência da placa de circuito DK10.2 da placa 2-Layer Rogers 3010 25mil 0.635mm do PWB da micro-ondas de Rogers RO3010 DF 0,0022

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Os materiais de alta frequência do circuito de Rogers RO3010 são compostos cerâmico-enchidos de PTFE pretendidos para o uso na micro-ondas comercial e nas aplicações do RF. Foi projetado oferecer a estabilidade elétrica e mecânica excepcional a preços competitivos. As propriedades mecânicas são consistentes. Isto permite que o desenhista desenvolva projetos da placa da multi-camada sem encontrar warpages ou problemas da confiança. Os materiais RO3010 exibem um coeficiente da expansão térmica (CTE) na linha central de X e de Y de 17 ppm/℃. Este coeficiente da expansão é combinado àquele do cobre, que permite que o material exiba a estabilidade dimensional excelente, com encolhimento típico gravura em àgua forte, após gravam e cozem, de menos de 0,5 mil. pela polegada. A Z-linha central CTE é 24 ppm/℃, que fornece a confiança chapeada excepcional do através-furo, mesmo em ambientes severos.



Aplicações típicas:

1) Radar automotivo

2) Sistemas de telecomunicações celulares

3) Ligação de dados em sistemas de cabo

4) Satélites diretos da transmissão

5) Antenas satélites de posicionamento globais

6) Antena do remendo para comunicações sem fio

7) Amplificadores de potência e antenas

8) Placas traseiras do poder

9) Leitores de medidor remotos



PWB de alta frequência da placa de circuito DK10.2 da placa 2-Layer Rogers 3010 25mil 0.635mm do PWB da micro-ondas de Rogers RO3010 DF 0,0022 0



Especificações do PWB

TAMANHO DO PWB 100 x 100mm=1PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 0,5 onças) +plate camada SUPERIOR de 18um (
RO3010 0.635mm
cobre ------- 18um (0,5 onças) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 6 mil./6
Furos mínimos/máximos: 0.3mm/1.5mm
Número de furos diferentes: n/a
Número de furos de broca: n/a
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RO3010 0.635mm
Folha final externo: 1oz
Folha final interna: N/A
Altura final do PWB: 0,8 milímetros ±0.1mm
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
Solde a máscara para aplicar-se a: Inferior, mínimo 12micron
Cor da máscara da solda: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente Inferior
Cor da legenda componente Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE N/A
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.



PWB de alta frequência da placa de circuito DK10.2 da placa 2-Layer Rogers 3010 25mil 0.635mm do PWB da micro-ondas de Rogers RO3010 DF 0,0022 1



Folha de dados de Rogers 3010 (RO3010)

Valor RO3010 típico
Propriedade RO3010 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 10.2±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline apertado 2.5.5.5
Constante dielétrica, εDesign 11,2 Z   8GHz a 40 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Coeficiente térmico do ε -395 Z ppm/℃ 10 gigahertz -50℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo elástico 1902
1934
X
Y
MPa 23℃ ASTM D 638
Absorção da umidade 0,05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0,8   j/g/k   Calculado
Condutibilidade térmica 0,95   W/M/K 50℃ ASTM D 5470
Coeficiente da expansão térmica
(- 55 a 288℃)
13
11
16
X
Y
Z
ppm/℃ RH de 23℃/50% IPC-TM-650 2.4.4.1
TD 500   ℃ TGA   ASTM D 3850
Densidade 2,8   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 9,4   Ib/in. 1oz, EDC após o flutuador da solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim
