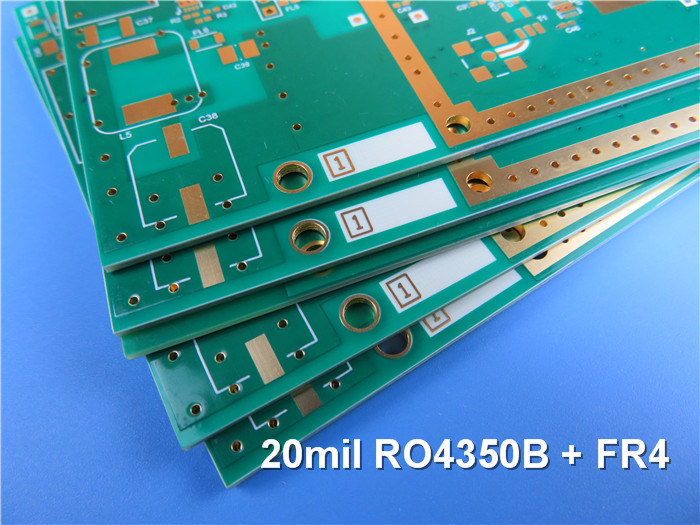

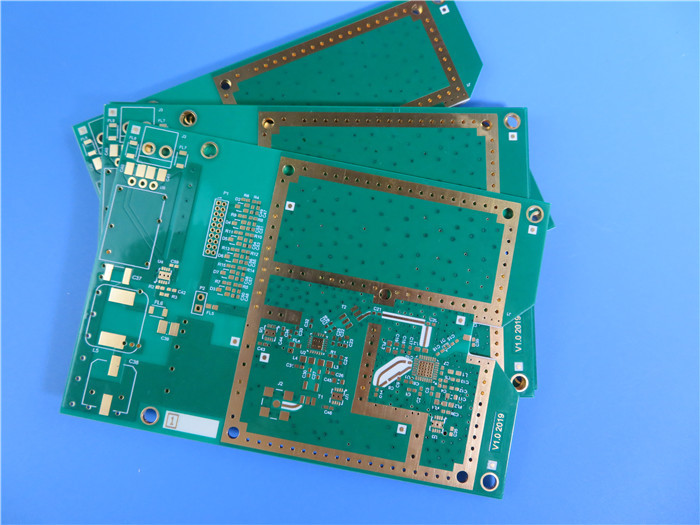

PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de

PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de

  • PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de
  • PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de
  • PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de
PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-0079-V1.06
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 2.99-9.99 PER PIECE
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 DIAS DE TRABALHO
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 4 Cola Epoxy de vidro: RO4350B Tg280℃, er<3.48, Rogers Corp
Folha final: 1.0 Altura final do PWB: 1,6 milímetros ±10%
Revestimento de superfície: Ouro da imersão Cor da máscara da solda: Verde
Cor da legenda componente: Branco Teste: Expedição prévia do teste elétrico de 100%

PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Olá! todos,

Continuado com último artigo, hoje nós estamos indo falar sobre o 20mil RO4350B e FR-4 misturou.

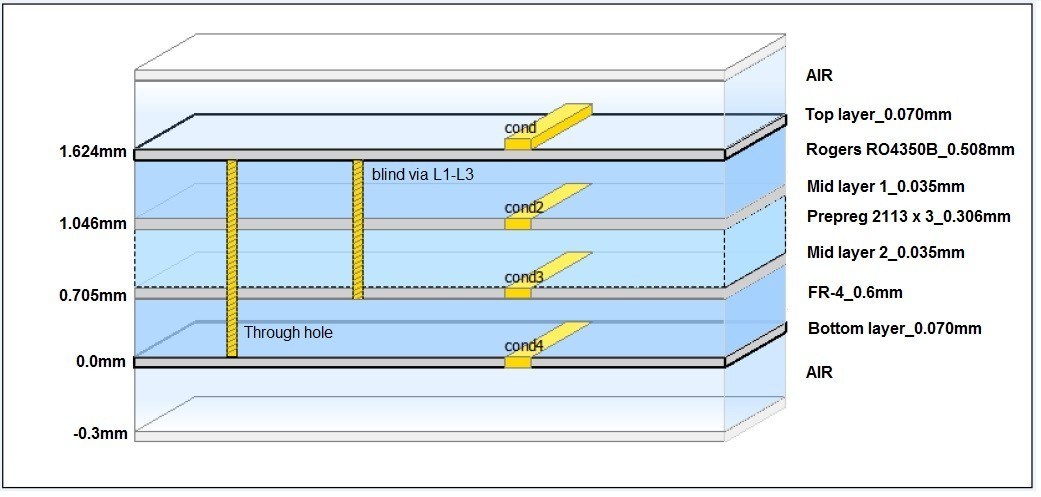

A maioria das situações são que o material de alta frequência joga o papel da transmissão do sinal. Deixe-nos ver a pilha-acima.



PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de 0



A camada 1 para mergulhar 2 é o núcleo do material da alta frequência de 20mil (0.508mm) RO4350B, as linhas de transmissão do sinal está na primeira camada de cobre, então camada 3 a camada 4 é um outro núcleo do material do vidro da cola Epoxy. Os 2 núcleos são ligados por uma folha de esparadrapo (prepreg).



Especificações básicas

Matéria-prima: RO4350B 0,508 milímetro + FR4 0.6mm + PP 0.306mm

Contagem da camada: 4 camadas

Painel: 75mm x 82mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Camada interna exterior 35 da camada 70 um/um

Máscara/legenda da solda: verde/branco

Altura final do PWB: 1,6 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 painéis são embalados para a expedição.

Prazo de execução: 10 dias de trabalho

Vida útil: 6 meses



PWB híbrido | PWB material misturado de 4 camadas feito em 20 mil. RO4350B + FR4 com as cortinas através de 1



Características e benefícios

1) O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, fazendo o ideal para aplicações sensíveis à temperatura;

2) RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga;

3) Melhoria do desempenho da integridade de sinal sobre pilha-UPS com toda a placa FR4;

4) ISO9001, ISO14001, IATF16949, UL certificou a fábrica

5) Protótipo à capacidade da produção em massa;



Aplicações

Misturador, conversor por aquisição de dados do radar, espectro espalhado, Duplexer



Folha do parâmetro e de dados

TAMANHO DO PWB 125mm x 125mm = 1 tipos = 1 parte
TIPO DA PLACA PWB de Multlayer
Número de camadas 4 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA Cobre -----Camada superior 0.070mm (2 onças)
RO4350B 0,508 milímetros
Cobre -----Planície 0,035 milímetros
Prepreg 2113 x 3, 0.306mm
Cobre -----Planície 0,035 milímetros
FR-4 0.6mm
Cobre ------- Camada inferior 0.070mm (2oz)
TECNOLOGIA
Traço e espaço mínimos: mil. 5,5 mil./7,2
Furos mínimos/máximos: 0,4 milímetros/5,7 milímetros
Número de furos diferentes: 15
Número de furos de broca: 172
Número de entalhes moídos: 0
Número de entalhes internos: NA
Controle da impedância: N/A
Número de dedo do ouro: N/A
MATERIAL DA PLACA
Cola Epoxy de vidro: RO4350B Tg280℃, er<3>
Folha final externo: 2,0 onças
Folha final interna: 1,0 onças
Altura final do PWB: 1,6 milímetros ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície Ouro da imersão
Solde a máscara para aplicar-se a: Lados superiores e inferiores
Cor da máscara da solda: Verde
Tipo da máscara da solda: LPI, Taiyo PSR-2000GT600D
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente Lado superior e inferior
Cor da legenda componente Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.
