O dobro de alta frequência Taconic do PWB 60mil 1.525mm de RF-35TC tomou partido PWB do rf do ouro da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Olá! todos,
Hoje, nós introduzimos um tipo de PWB de alta frequência construído em RF-35TC.
RF-35TC é um PTFE baseado, material enchido cerâmico da alta frequência da fibra de vidro da empresa Taconic.
Especificações do PWB
| Contagem da camada: | O dobro tomou partido |
| Matéria-prima: | RF-35TC DK 3,5 |
| Dimensão: | 105 x 87mm |
| Espessura terminada | 1.6mm ±10% |
| Peso de cobre terminado: | 2 onças |
| SMOBC: | Não |
| Revestimento de superfície: | Ouro da imersão |
O dobro tomou partido, carcaça é RF-35TC, DK em 3,5; 105mm por muito tempo por 87mm largamente; a espessura terminada do PWB em 1.6mm, terminou o peso de cobre em 2oz; Nenhuns máscara e silkscreen da solda; o revestimento de superfície é ouro da imersão

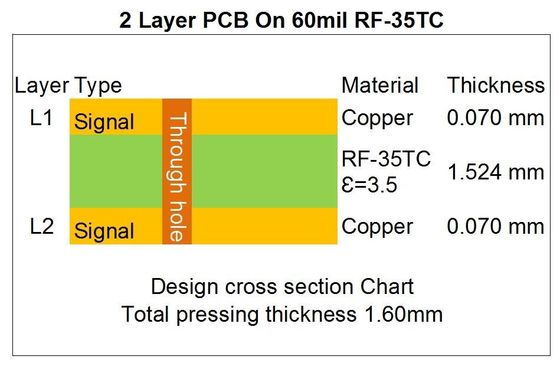

Isto é empilha acima a tiragem.
A camada superior e a camada inferior são cobre terminado 2oz, o material dielétrico RF-35TC estão no meio em 1.524mm grosso, DK em 3,5
A cor básica do PWB de RF-35TC é marrom e cinzenta. Suas aplicações principais são amplificadores de potência, acopladores e filtros. Além, é igualmente amplamente utilizada nas antenas, equipamento satélite e assim por diante.
Nossa capacidade do PWB (RF-35TC)
| Material do PWB: | PTFE baseou a carcaça enchida cerâmica da fibra de vidro |
| Designador: | RF-35TC |
| Constante dielétrica @ 10GHz: | 3,50 |
| Contagem da camada: | 2 camadas, tipo Multilayer, híbrido |
| Peso de cobre: | 0.5oz, 1oz, 2oz |
| Espessura do PWB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (carcaça 10mil, 20mil, 30mil, 60mil) | |
| Máscara da solda: | Etc. verde, vermelho, preto, branco, azul. |
| Tamanho do PWB: | ≤400mm X 500mm |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, lata etc. da imersão. |
Nós podemos fornecê-lo a placa tomada partido dobro, a placa multilayer e a placa híbrida. Escalas de 0.3mm a 1.6mm, tamanho máximo da espessura em 400 milímetros por 500mm; há uns revestimentos de superfície do cobre desencapado, do nível de ar quente, do ouro etc. da imersão.
RF-35TC oferece o desempenho superior da dissipação de calor, assim que é um tipo de estratificação de pequenas perdas termicamente condutora. É serido melhor para aplicações do poder superior. O calor dissipa longe dos ambos a linha de transmissão em componentes do PWB e os de superfície da montagem tais como o capacitor etc.
Se você tiver todas as perguntas, sinta por favor livre contactar-nos.
Obrigado lendo.
Apêndice: Folha de dados RF-35TC
| VALORES TÍPICOS DE RF-35TC | |||||
| Propriedade | Método do teste | Unidade | Valor | Unidade | Valor |
| Gigahertz da DK @10 | IPC-650 2.5.5.5 .1 (alterado) | 3,5 | 3,5 | ||
| Tck (-℃ 30 a 120) | IPC-650 2.5.5.5 .1 (alterado) | ppm | 24 | ppm | 24 |
| Gigahertz do Df @10 | IPC-650 2.5.5.5 .1 (alterado) | 0,0011 | 0,0011 | ||
| Divisão dielétrica | IPC-650 2.5.6 (em-plano, dois pinos no óleo) | quilovolt | 56,7 | quilovolt | 56,7 |
| Força dielétrica | ASTM D 149 (através do plano) | V/mil | 570 | V/mm | 22.441 |
| Resistência de arco | IPC-650 2.5.1 | Segundos | 304 | Segundos | 304 |
| Absorção da umidade | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Força Flexural (DM) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 12.900 | N/mm2 | 88,94 |
| Força Flexural (CD) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 11.700 | N/mm2 | 80,67 |
| Resistência à tração (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 9.020 | N/mm2 | 62,19 |
| Resistência à tração (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 7.740 | N/mm2 | 53,37 |
| Alongamento na ruptura (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Alongamento na ruptura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Módulo Young (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 667.000 | N/mm2 | 4.599 |
| Módulo Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 637.000 | N/mm2 | 4.392 |
| A relação de Poisson (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| A relação de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Módulo compressivo | ASTM D 695 (℃ 23) | libra por polegada quadrada | 560.000 | N/mm2 | 3.861 |
| Força Flexural (DM) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 1,46 x 106 | N/mm2 | 10.309 |
| Força Flexural (CD) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 1,50 x 106 | N/mm2 | 10.076 |
| Casca Stength (½ oz.CVH) | IPC-650 2.4.8 (esforço térmico.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Condutibilidade térmica (Unclad,℃ 125) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,6 | Com (mK) | 0,6 |
| Condutibilidade térmica (C1/C1,125℃) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,92 | Com (mK) | 0,92 |
| Condutibilidade térmica (CH/CH,℃ 125) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,87 | Com (mK) | 0,87 |
| Estabilidade dimensional (DM) | IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) | mils/in. | 0,23 | mm/M | 0,23 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) | mils/in. | 0,64 | mm/M | 0,64 |
| Estabilidade dimensional (DM) | IPC-650-2.4.39 Sec.5.5 (esforço térmico.) | mils/in. | -0,04 | mm/M | -0,04 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 Sec.5.5 (esforço térmico.) | mils/in. | 0,46 | mm/M | 0,46 |
| Resistividade de superfície | IPC-650 2.5.17.1 (após o temp elevado.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Resistividade de superfície | IPC-650 2.5.17.1 (após a umidade) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Resistividade de volume | IPC-650 2.5.17.1 (após o temp elevado.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Resistividade de volume | IPC-650 2.5.17.1 (após a umidade) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (linha central) de X (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (linha central) de Y (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (linha central) de Z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densidade | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Dureza | ASTM D 2240 (costa D) | 79,1 | 79,1 | ||
| Tensão na ruptura (DM) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Tensão na ruptura (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Calor específico | ASTM E 1269-05, E 967-08, E968-02 | j (℃ de g) | 0,94 | j (℃ de g) | 0,94 |
| TD (perda de peso de 2%) | IPC-650 2.4.24.6 /TGA | de | 788 | ℃ | 420 |
| TD (perda de peso de 5%) | IPC-650 2.4.24.6 /TGA | de | 817 | ℃ | 436 |
