PWB de alta frequência de RO4350B
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-xxx-V1.20
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 9.99-99.99
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 DIAS DE TRABALHO
Termos de pagamento: T/T
Habilidade da fonte: 50000 partes pelo mês
Contato
Descrição de produto detalhada
Número de camadas: 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) Cola Epoxy de vidro: RO4350B Rogers
Folha final: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) Altura final do PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata, OSP, etc. Cor da máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Cor da legenda componente: Etc. verde, preto, azul, amarelo, vermelho. Teste: Expedição prévia do teste elétrico de 100%

Olá! todos,

Hoje, nós estamos indo introduzir o PWB de alta frequência construído em estratificações de RO4350B.



RO4350B é um pano de vidro tecido reforçou a estratificação cerâmico-enchida resina do hidrocarboneto de Rogers Corporation, que tem propriedades elétricas muito similares ao material de pano de vidro de PTFE/fabric e seu processability é similar ao material de resina de cola Epoxy/de vidro pano.



A razão para usar estratificações de RO4350B

1. Desempenho de alta frequência superior

Os materiais de RO4350B são as estratificações enchidas cerâmicas do hidrocarboneto, não PTFE que são projetados oferecer o desempenho de alta frequência superior.



2. Baixa perda dielétrica

Os resultados de pequenas perdas no desempenho elétrico excelente e permitem aplicações com frequências de funcionamento altas.



3. Propriedades elétricas estáveis contra a frequência

O material de RO4350B possui as propriedades de circuitos da micro-ondas do RF, de redes de harmonização e de linhas de transmissão controladas da impedância.



4. Baixo coeficiente térmico da constante dielétrica

Isto permite que o RO4350B exiba a estabilidade dimensional excelente, uma propriedade necessária para construções dielétricas misturadas de PCBs da multi-camada e seguro chapeado através dos furos.



5. Custo

As estratificações de RO4350B podem ser fabricadas usando os processos FR-4 padrão, não exigem speicalized através dos prcoesses da preparação, podem ser processadas por sistemas de manipulação automatizados e pelo equipamento de esfrega usados para a preparação de superfície de cobre. Este as propriedades permitem-na podem usar-se na fabricação do volume e obter fixadas o preço competitivamente.



Capacidade do PWB

O dobro tomou partido placas de circuito em RO4350B está disponível em uma variedade de espessuras, tais como 10mil, 20mil, 30mil e 60mil. Usou-se em uma variedade de aplicações típicas e não-tradicionais da micro-ondas/radiofrequência, tais como as antenas da estação base, o atenuador, os amplificadores de potência, o RFID, o radar e os sensores etc.



Material do PWB: Estratificações cerâmicas reforçadas de vidro do hidrocarboneto
Código: Rogers RO4350B
Constante dielétrica: 3,48 ±0.05 (processo)
3,65 (projeto)
Contagem da camada: 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado)
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 10mil (0.254mm), 20mil (0.508mm)
30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata, OSP, etc.



PWB Multilayer

O PWB multilayer de RO4350B é na maior parte quatro-camada, seis-camada e oito-camada, e alguns são projetados como a três-camada (quatro-camada falsa), cinco-camada (seis-camada falsa) e assim por diante.



PWB de alta frequência de RO4350B 0





PWB híbrido

A fim salvar custos de gastos de fabricação sem reduzir a perda do sinal no ambiente de alta frequência, o material da fibra de vidro FR-4 é misturado com o RO4350B na placa de circuito da multi-camada. O material de alta frequência é usado na camada do sinal e o material da fibra de vidro FR-4 é usado em outras camadas.



PWB de alta frequência de RO4350B 1

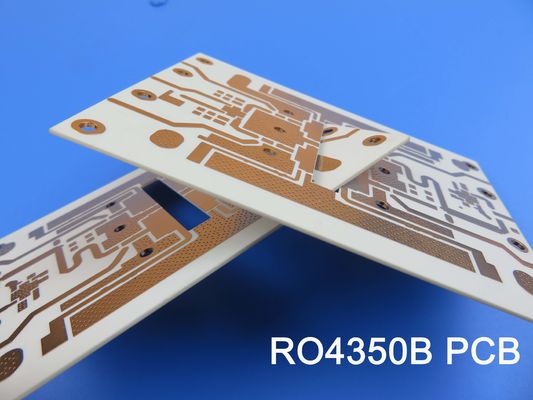

PWB DE RO4350B

A cor básica do PWB de RO4350B é branca.

PWB de alta frequência de RO4350B 2



Nós especializamo-nos dentro para fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa.



Se você tem quaisquer exigências neste tipo do PWB, sinta por favor livre contactar-nos.



Obrigado para sua leitura.



Apêndice: Propriedades típicas de RO4350B

Propriedade RO4350B Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, εDesign 3,66 Z   8 a 40 gigahertz Método do comprimento da fase diferencial
Dissipação Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coeficiente térmico do ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistividade de volume 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície 5,7 x109   COND A IPC-TM-650 2.5.17.1
Força elétrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Módulo elástico 16.767 (2.432)
14.153 (2.053)
X
Y
MPa (ksi) RT ASTM D 638
Resistência à tração 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Força Flexural 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Estabilidade dimensional <0> X, Y mm/m
(mil./polegada)
após etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente da expansão térmica 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Condutibilidade térmica 0,69   W/M/oK 80℃ ASTM C518
Absorção da umidade 0,06   % 48hours imersão 0,060"
temperatura 50℃ da amostra
ASTM D 570
Densidade 1,86   gm/cm3 23℃ ASTM D 792
Casca de cobre Stength 0,88
(5,0)
  N/mm
(pli)
após o flutuador da solda 1 onça.
Folha do EDC
IPC-TM-650 2.4.8
Inflamabilidade (3) V-0       UL 94
Processo sem chumbo compatível Sim
