RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-XXXX-V1.28 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 9.99-99.99 |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 DIAS DE TRABALHO |
Termos de pagamento: | T/T, Western Union |
Habilidade da fonte: | 50000 partes pelo mês |
Número de camadas: | 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) | Cola Epoxy de vidro: | Série de F4B |
---|---|---|---|
Folha final: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Heig1.0-5.0mmht final do PWB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. | Cor da máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Olá! todos,

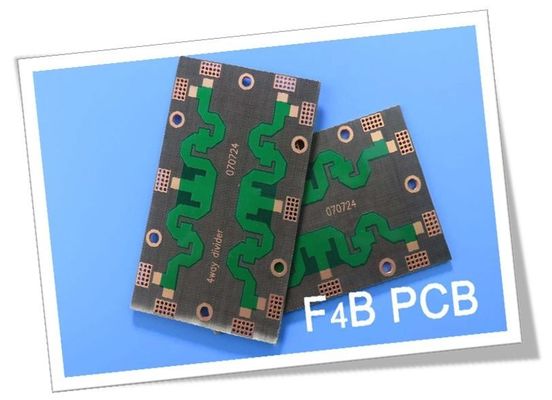

Hoje nós falamos sobre a placa de circuito de alta frequência doméstica de F4B.
O material de alta frequência da série de F4B é principalmente pano da fibra de vidro de PTFE e cerâmico-encheu o pano etc. da fibra de vidro de PTFE. É uma série de materiais de alta frequência do tipo chinês, que é barato no preço e no estábulo na qualidade. É aplicado extensamente à navegação, radar, uma comunicação satélite, 4G comunicações, comunicações 5G e semelhante.
Deixe-nos ver nossa capacidade de alta frequência do PWB de F4B.
Capacidade do PWB | |
Material do PWB: | PTFE |
Designador: | Série de F4B |
Constante dielétrica: | 2,2, 2,55 e 2,65 |
2,17, 2,45, 2,75 e 3,0 | |
Contagem da camada: | 2 camadas, tipo Multilayer, híbrido |
Peso de cobre: | 0.5oz, 1oz, 2oz |
Espessura do PWB: | 0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, |
1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc. | |
Tamanho do PWB: | ≤400mm X 500mm |
Máscara da solda: | Verde, preto, nenhuma cor etc…. |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG etc. |
A constante dielétrica comum é 2,2, 2,55 e 2,65, e as outras constantes dielétricas são 2,17, 2,45, 2,75 e 3,0; O peso de cobre na meia onça, 1oz e 2oz estão disponíveis; a espessura de escalas da placa de 0.17mm a 5.0mm.
Nós podemos fornecê-lo a única placa tomada partido, a placa tomada partido dobro, a placa multilayer e a placa de circuito híbrido com FR-4.
A cor comum da máscara da solda é verde, preta e nenhuma cor usada.
O revestimento de superfície usou-se geralmente é cobre desencapado (nenhum revestimento), HASL e ouro da imersão.
A cor básica do PWB de F4B é marrom.
Nós especializamo-nos no protótipo de fornecimento, em grupos pequenos e em fonte da grande quantidade.
Se você tiver todas as perguntas, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
