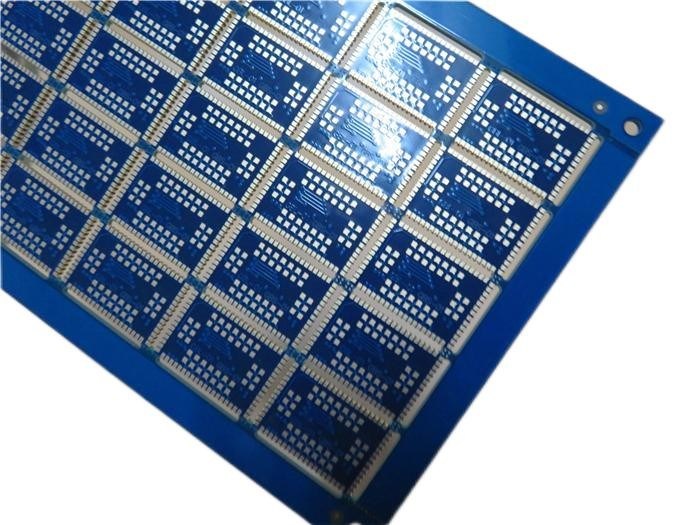

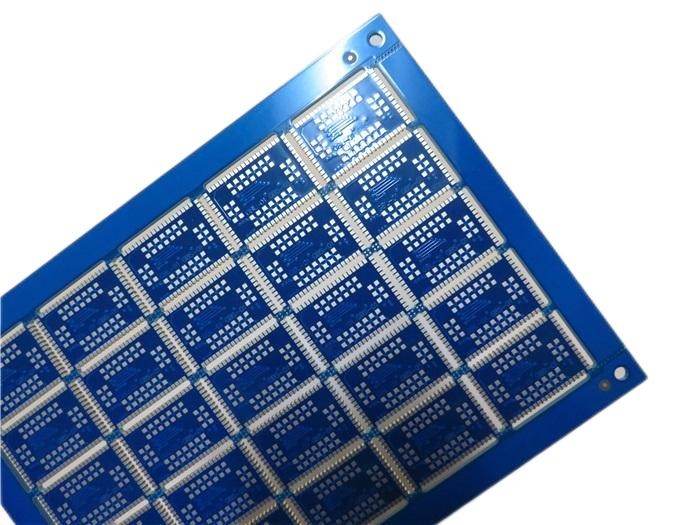

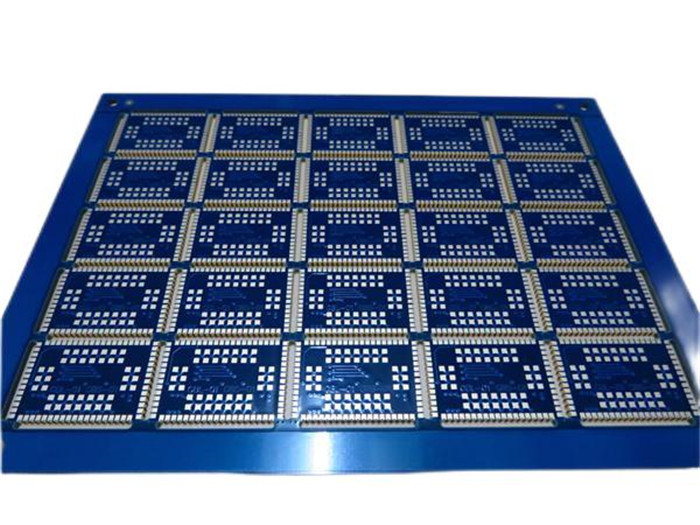

Placas de circuito acasteladas dos furos do PWB da borda meias construídas em 1.6mm FR-4 com máscara azul da solda
(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
1,1 descrição geral
Este é um tipo de PWB da multi-camada construído na carcaça FR-4 com Tg 135°C para a aplicação de receptores digitais. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara azul da solda e ouro da imersão em almofadas. A matéria-prima é de Shengyi que fornece 25 acima de PCBs pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 características e benefícios
Conjuntos sem chumbo com uma temperatura máxima do reflow de 260℃.
Boa resistência de oxidação e boa dissipação de calor.
Bom efeito de proteção
Teste elétrico e teste de alta tensão
8000 tipos de PWB pelo mês
Nenhuma quantidade de ordem mínima. 1 parte está disponível.
Gratuitamente teste do protótipo do PWB
1,4 especificações do PWB
TAMANHO DO PWB | 160,06 x 114.2mm=25PCS |
TIPO DA PLACA | PWB Multilayer |
Número de camadas | PWB de 4 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | SIM |
STACKUP DA CAMADA | Camada superior --- 0.018mm +plating |
2116 dos PP (54%) + 1080 (64%) +2116 (54%) | |
Innerlayer 1 --- 0.018mm | |
Núcleo FR-4 --- 0.79mm | |
Innerlayer 2 --- 0.018mm | |
2116 dos PP (54%) + 1080 (64%) +2116 (54%) | |
Camada inferior --- 0.018mm +plating | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 7,8 mil./7,1 |
Furos mínimos/máximos: | 0,4 milímetros /3.175 milímetro |
Número de furos diferentes: | 5 |
Número de furos de broca: | 491 |
Número de entalhes moídos: | 60 |
Número de entalhes internos: | 0 |
Controle da impedância: | 0 |
Número de dedo do ouro: | 0 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | FR-4 Tg135℃, S1141, Shengyi |
Folha final externo: | 1 onça |
Folha final interna: | 0,5 onças |
Altura final do PWB: | 1.6mm ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão (22,5%) 0.1µm sobre o níquel de 3µm |
Solde a máscara para aplicar-se a: | SUPERIOR e inferior, mínimo 12micron |
Cor da máscara da solda: | Azul, R-500 BL, Onstatic |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | SUPERIOR e inferior. |
Cor da legenda componente | Branco, S-380W, Taiyo |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | chapeado através do furo (PTH), tamanho mínimo 0.3mm. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
1,4 aplicações
GPS que segue o dispositivo
Receptor de Digitas
Transformadores elétricos
Cubo do interruptor
Modens de USB
Sistemas de som portáteis
Router 4G do modem
PLC barato
Jogador do jogo
Conversores
1,5 nossas vantagens
1. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;
2. A fabricação do PWB é restritamente conforme especificações exigidas;
3. Encontrar seu PWB precisa do protótipo à produção em massa;
4. As capacidades poderosas do PWB apoiam seus investigação e desenvolvimento, vendas e mercado;
5. Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;
6. capacidade da saída 30000㎡ pelo mês;
7. Capacidade do PWB do protótipo à capacidade da produção de volume;
8. Classe 3 da classe 2 do IPC/IPC;

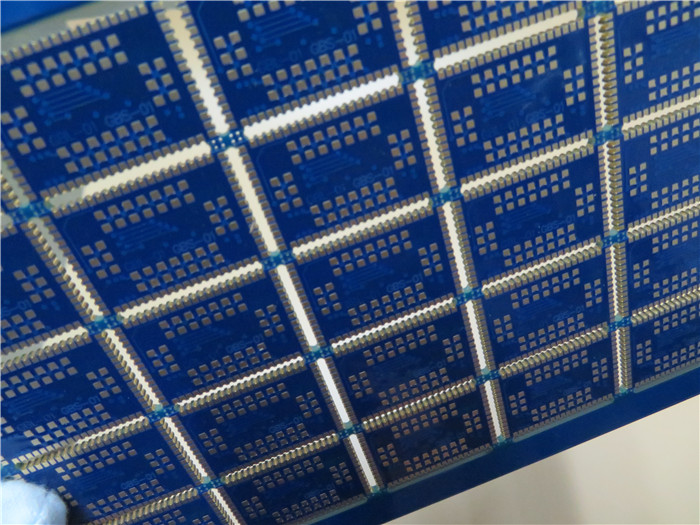

1,6 mais exposições de meios furos PCBs
