Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-456-V6.0 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 9.99-99.99 |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | T/T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
Matéria-prima: | FR-4 Tg135℃ | Altura final do PWB: | 1.6mm ±0.16 |
---|---|---|---|
Folha final externo: | 3 onças | Revestimento de superfície: | Níquel Electroless sobre o ouro da imersão (ENIG) |
Cor da máscara da solda: | Verde | Cor da legenda componente: | Branco |
TESTE: | Expedição prévia do teste elétrico de 100% |

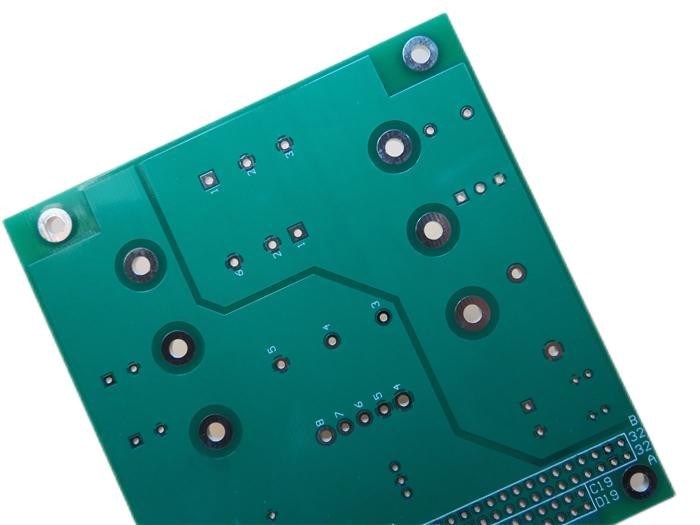

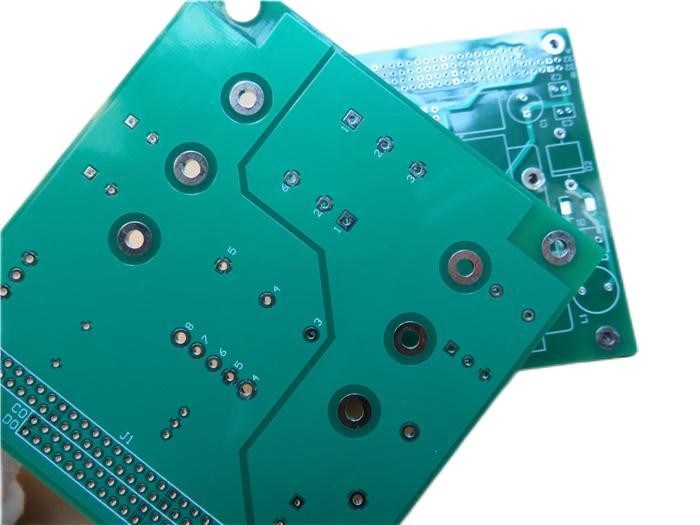

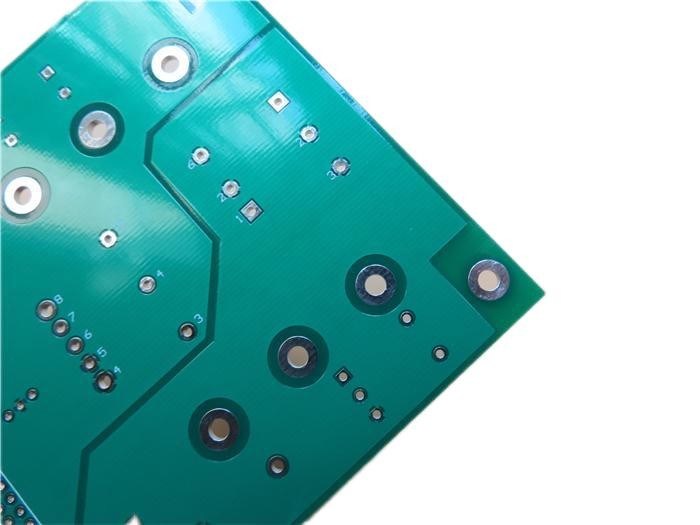

Placa de circuito de cobre pesada do poder superior do PWB construída em FR-4 com cobre de 3 onças
(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
1,1 descrição geral
Este é um tipo de PWB pesado do cobre construído na carcaça FR-4 com Tg 135°C para a aplicação de sistemas de UPS. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e HASL em almofadas. A matéria-prima é de ITEQ que fornece 1 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 painéis são embalados para a expedição.
1,2 características e benefícios
1. É compatível sem chumbo.
2. A molhadela excelente durante a solda e ela do componente pode evitar a corrosão de cobre.
3. Melhore a dissipação de calor do calor elevado gerada pela grande corrente
4. O UL, ISO14001, IATF16949 certificou
5. Teste de confiança, teste de resistência da isolação e teste iônico da contaminação
6. Prazo de execução rápido: 3-5 dias
7. Taxa da queixa do cliente: <1>
1,3 especificações do PWB
TAMANHO DO PWB | 97 x 99 mm=1PCS |
TIPO DA PLACA | PWB tomado partido dobro |
Número de camadas | 2 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | SIM |
STACKUP DA CAMADA | cobre ------- 105 um (3 onças) |
FR-4 1,5 milímetros | |
cobre ------- 105 um (3 onças) | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 12 mil./8 |
Furos mínimos/máximos: | 0.65mm/3.175mm |
Número de furos diferentes: | 9 |
Número de furos de broca: | 87 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 0 |
Controle da impedância: | 0 |
Número de dedo do ouro: | 0 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | FR-4 Tg 135℃, er<5> |
Folha final externo: | 3 onças |
Folha final interna: | 3 onças |
Altura final do PWB: | 1.6mm ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | HASL 6.25um |
Solde a máscara para aplicar-se a: | SUPERIOR e inferior, mínimo 12micron |
Cor da máscara da solda: | Verde, PSR-2000 GT600D, Taiyo Supplied. |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | SUPERIOR e inferior. |
Cor da legenda componente | Branco, IJR-4000 MW300, Taiyo Supplied. |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | chapeado através do furo (PTH) |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
1,4 aplicações
Inversores do poder
C.A. ao conversor da alimentação de DC
Fonte de alimentação ininterrupta de UPS
Fonte de alimentação da montagem em rack
Fonte de alimentação de Cosel
Fonte de alimentação de comutação de AC/DC
Inversor da fonte de alimentação
Sistemas da ATAC
C.C. aos conversores de C.C.
Inversor de 5000 watts
1,5 cobre pesado
Geralmente, a folha do cobre do PWB com uma espessura nominal do μm 105 ou é referida sobre coletivamente como uma folha de cobre grossa (incluir a folha de cobre eletrolítica superfície-tratada e rolou a folha de cobre). O PWB e a indústria de transformação de cobre da folha domesticamente e são no exterior mais acostumados a dividir especificamente a folha de cobre grossa em três variedades baseadas em sua espessura nominal, essa com espessura de 105μm (≥ 3oz) ~ 240μm ou é chamado sobre folha de cobre grossa; esse com espessura de 300μm ou é chamado sobre folha de cobre super-grossa; esse com espessura de 600μm e é referido acima a folha tão super do cobre do max.
A folha de cobre grossa e a folha de cobre super-grossa pertencem a um tipo da folha especial do cobre do PWB. Além do que seu desempenho de cobre eletrolítico convencional da folha (ou rolou a folha de cobre), igualmente tem tal desempenho especial como a camada de condução de placa atual alta ou a camada refrigerando do metal do núcleo interno do PWB alto-atual, e outras exigências de desempenho especiais. Estas exigências de desempenho especiais são encontrar as condições da aplicação, condições de processamento e outros aspectos de seus produtos a jusante. As exigências de desempenho da aplicação dela são expressadas na maior parte nas características que o circuito de condução do cobre grosso pode estavelmente levar altamente atual, e podem melhor distribuir o calor elevado gerado pela corrente alta carregada em uma carcaça.
Nos últimos anos, com a expansão do campo da aplicação da placa de circuito impresso de cobre pesada, e o aumento de produção e vendas, a produção e vendas da folha de cobre grossa foi melhorado igualmente significativamente. De acordo com estatísticas, suas produção e vendas esclareceram 5 ~ 6% da produção mundial e das vendas da folha de cobre eletrônica, que é 17.000 ~ 20.000 toneladas/ano.

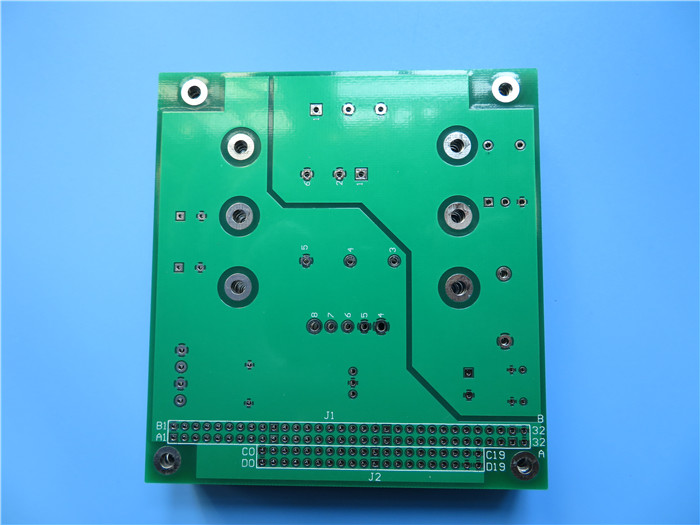

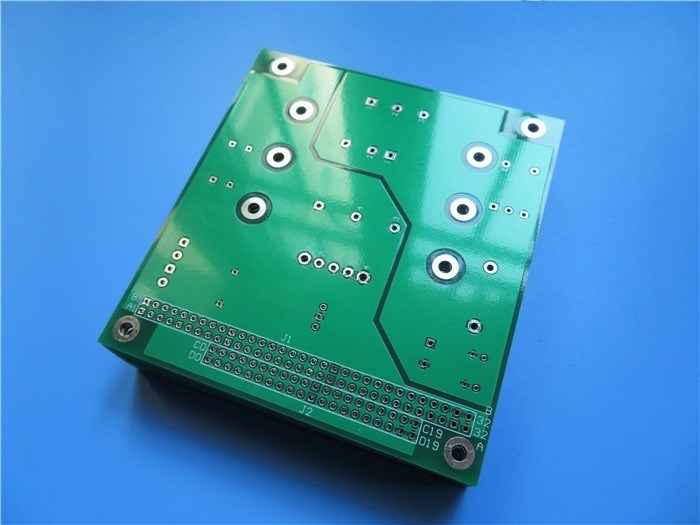

1,6 mais exposições do PWB pesado do cobre
