Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-463-V9.96 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD9.99-99.99 |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | T/T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
Matéria-prima: | FR-4 | Altura final do PWB: | 3.0mm ±0.3 |
---|---|---|---|
Folha final externo: | 1 onça | Revestimento de superfície: | Ouro da imersão |
Cor da máscara da solda: | Verde | Cor da legenda componente: | Branco |
TESTE: | Expedição prévia do teste elétrico de 100% |

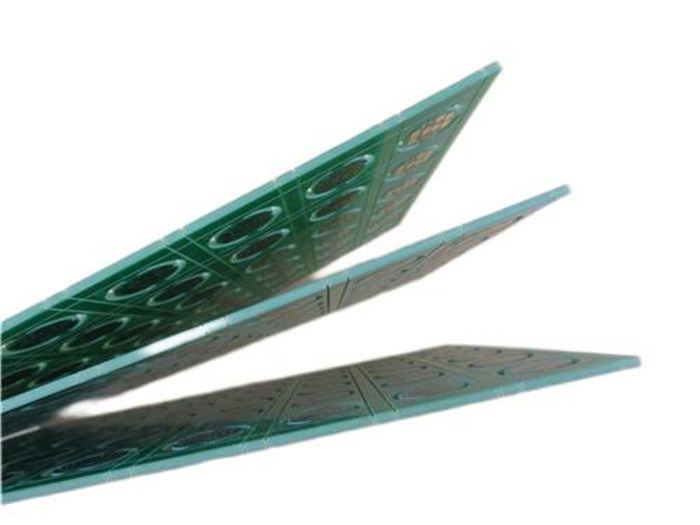

PWB tomado partido dobro grosso da placa de circuito impresso 3.0mm construído em FR-4 com ouro da imersão
(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
1,1 descrição geral

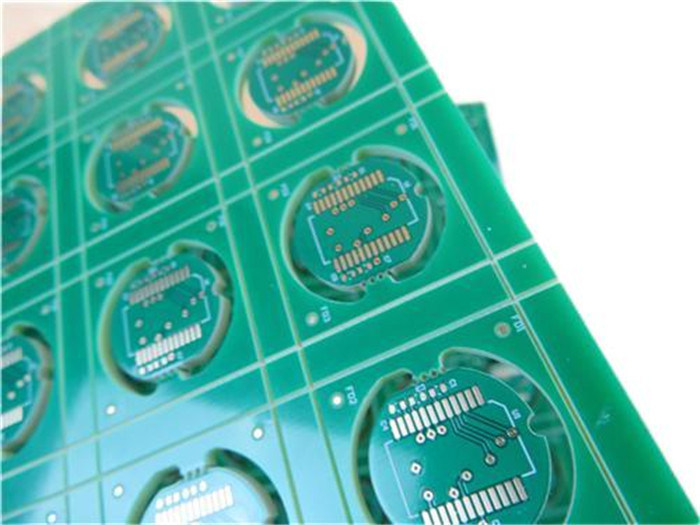

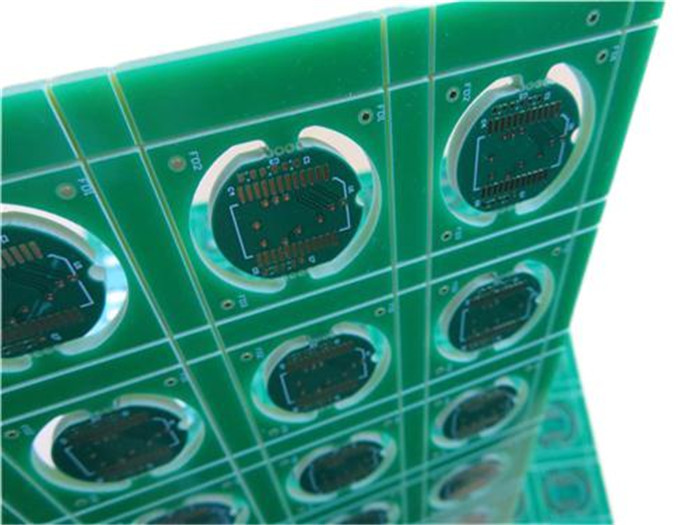

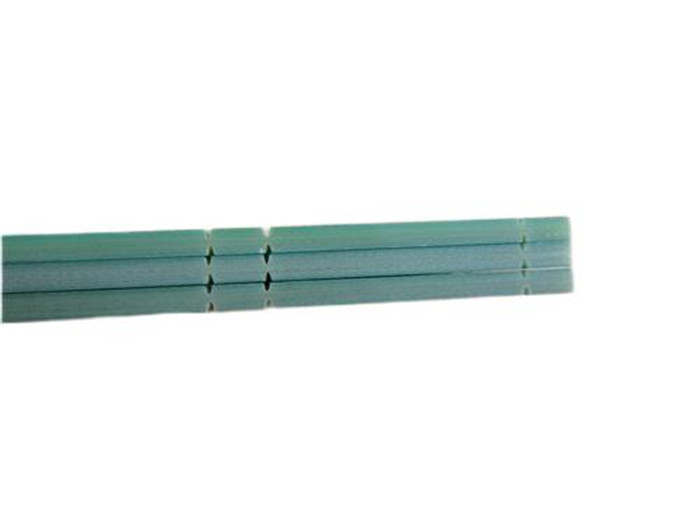

Este é um tipo de PWB grosso de 3.0mm construído na carcaça FR-4 tomada partido dobro com Tg 150°C para a aplicação de por aquisição de dados. É placa de circuito redonda pequena panelized 48 acima. o V-corte (sulco de v) e o router são usados no painel, marcas de fé são em torno de cada placa. Outras especificações são máscara verde da solda, silkscreen branco e ouro da imersão. A carcaça da matéria-prima é de ITEQ IT-158. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 painéis são embalados para a expedição.
1,2 características e benefícios
1. A carcaça é RoHS complacente e apropriado para necessidades térmicas da confiança;
2. O gld da imersão tem o solderability alto, não a sublinhação de placas de circuito e a menos contaminação de superfície do PWB;
3. Taxa elegível dos produtos de primeira produção: >99%
4. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;
5. Entrega no tempo: >98%
6. Taxa da queixa do cliente: <1>
7. Nenhuma quantidade de ordem mínima. 1 parte está disponível;
8. Mais do que os anos 18+ de experiência do PWB;
1,3 aplicações
Micro USB
Perseguidores de GPS
Adaptador de Bluetooth USB
Ponto de acesso WiFi
Antena do router
Router da G/M
Controle de acesso da impressão digital
Sistemas do acesso do cartão
modens 4G
Redes do armazenamento de alta velocidade
1,4 especificações do PWB
TAMANHO DO PWB | 225 x 290mm=48PCS |
TIPO DA PLACA | PWB tomado partido dobro |
Número de camadas | 2 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | não |
STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 18um (0.5oz) +plate |
FR-4 2.9mm | |
cobre ------- camada do BOT de 18um (0.5oz) +plate | |
TECNOLOGIA | |
Traço e espaço mínimos: | mil. 10 mil./9 |
Furos mínimos/máximos: | 0,4 milímetros/0,8 milímetros |
Número de furos diferentes: | 2 |
Número de furos de broca: | 27 |
Número de entalhes moídos: | 56 |
Número de entalhes internos: | 0 |
Controle da impedância: | não |
Número de dedo do ouro: | 0 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | ℃ de FR-4 Tg135, er<5> |
Folha final externo: | 1 onça |
Folha final interna: | 1 onça |
Altura final do PWB: | 3,0 milímetros ±0.3 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro da imersão (32,1%) 0.05µm sobre o níquel de 3µm |
Solde a máscara para aplicar-se a: | SUPERIOR e inferior, mínimo 12micron |
Cor da máscara da solda: | Verde, PSR-2000GT600D, Taiyo Supplied. |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento, furos do selo. |
MARCAÇÃO | |
Lado da legenda componente | SUPERIOR e inferior. |
Cor da legenda componente | Branco, IJR-4000 MW300, tipo de Taiyo |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | Chapeado através do furo (PTH), tamanho mínimo 0.4mm. |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
