Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-459-B6.8 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD9.99-99.99 |
Detalhes da embalagem: | Vácuo |
Tempo de entrega: | 10 dias de trabalho |
Termos de pagamento: | T/T, Paypal |
Habilidade da fonte: | 45000 partes pelo mês |
Matéria-prima: | FR-4 Tg170℃ | Altura final do PWB: | 1,6 milímetros ±0.16mm |
---|---|---|---|
Folha final externo: | 1 onça | Revestimento de superfície: | Ouro da imersão + ouro galvanizado |
Cor da máscara da solda: | Verde | Cor da legenda componente: | Branco |
TESTE: | Expedição prévia do teste elétrico de 100% |

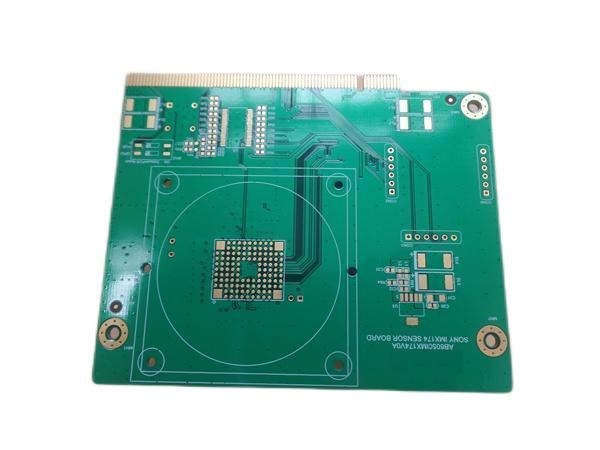

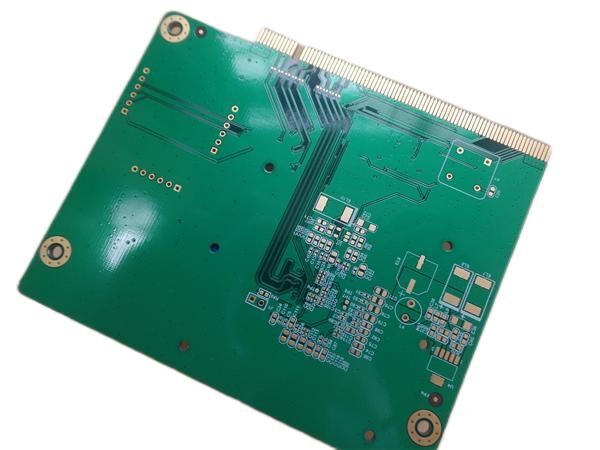

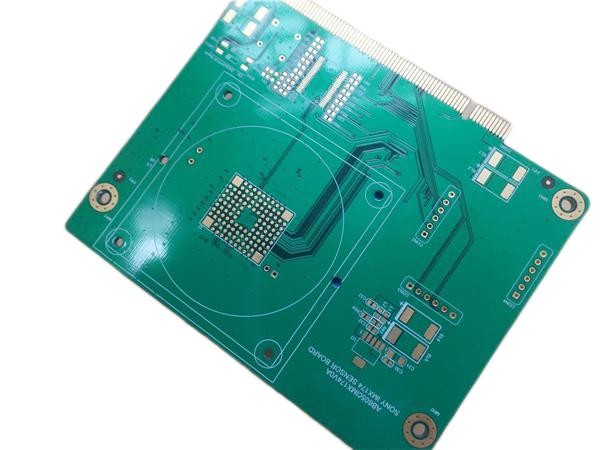

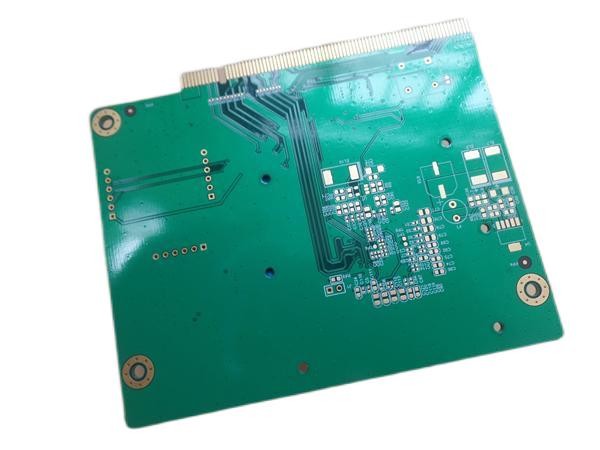

PWB duro folheado a ouro dos dedos do contato do ouro da placa de circuito do conector de borda do PWB do dedo do ouro
(As placas de circuitos impressos são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
1,1 descrição geral
Este é um tipo de placa de circuito impresso de 8 camadas construída na carcaça FR-4 com Tg 170°C para a aplicação da faixa larga móvel. Tem 1,6 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. 80 tiras dos dedos do ouro estão na borda para introduzir o uso. A matéria-prima é de Taiwan ITEQ que fornece 1 acima do PWB pelo painel. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.
1,2 características e benefícios
1. O material alto do Tg mostra a confiança excelente e a resistência térmicas de CAF que fornecem a confiança a longo prazo para a aplicação industrial e do automóvel;
2. Os dedos do ouro reduzem a resistência de contato;
3. oficina 16000㎡;
4. Encontrar seu PWB precisa do protótipo à produção em massa.
5. Inspeção restrita de WIP e monitoração assim como instrução de trabalho;
6. Classe 3 da classe 2 do IPC/IPC;
7. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;
8. Método de envio diversificado: Fedex, DHL, TNT, EMS;
9. Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas.
1,3 especificações do PWB
TAMANHO DO PWB | 150 x 141mm=1PCS |
TIPO DA PLACA | PWB Multilayer |
Número de camadas | 8 camadas |
Componentes de superfície da montagem | SIM |
Através dos componentes do furo | NÃO |
STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 18um (0.5oz) +plate |
Prepreg 7628 (43%) 0.195mm | |
cobre ------- 35um (1oz) MidLayer 1 | |
FR-4 0.2mm | |
cobre ------- 35um (1oz) MidLayer 2 | |
Prepreg 7628 (43%) 0.195mm | |
cobre ------- 35um (1oz) MidLayer 3 | |
FR-4 0.2mm | |
cobre ------- 35um (1oz) MidLayer 4 | |
Prepreg 7628 (43%) 0.195mm | |
cobre ------- 35um (1oz) MidLayer 5 | |
FR-4 0.2mm | |
cobre ------- 35um (1oz) MidLayer 6 | |
Prepreg 7628 (43%) 0.195mm | |
cobre ------- camada do BOT de 18um (0.5oz) +plate | |
TECNOLOGIA | |
Traço e espaço mínimos: | 4mil/4mil |
Furos mínimos/máximos: | 0.35/3.5mm |
Número de furos diferentes: | 23 |
Número de furos de broca: | 183 |
Número de entalhes moídos: | 0 |
Número de entalhes internos: | 0 |
Controle da impedância | não |
Número de dedo do ouro | 39 |
MATERIAL DA PLACA | |
Cola Epoxy de vidro: | FR-4, ITEQ IT-180 TG170℃ er<5> |
Folha final externo: | 1oz |
Folha final interna: | 1oz |
Altura final do PWB: | 1.6mm ±0.16 |
CHAPEAMENTO E REVESTIMENTO | |
Revestimento de superfície | Ouro na almofada, ouro galvanizado da imersão em conectores de borda |
Solde a máscara para aplicar-se a: | SUPERIOR e inferior, mínimo 12micron |
Cor da máscara da solda: | Verde do brilho, Taiyo PSR-2000GT600D |
Tipo da máscara da solda: | LPSM |
CONTOUR/CUTTING | Roteamento |
MARCAÇÃO | |
Lado da legenda componente | SUPERIOR e inferior. |
Cor da legenda componente | Branco, Taiyo IJR-4000 MW300 |
Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE | Chapeado através do furo (PTH) |
AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO | |
Dimensão do esboço: | 0,0059" |
Chapeamento da placa: | 0,0029" |
Tolerância da broca: | 0,002" |
TESTE | Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
1,4 aplicações
Transmissor de Bluetooth
Divisores de HDMI
Sistemas do CCTV
Luzes de rua conduzidas
Amplificador de baixo nível de ruído
Sistema do controle de acesso da porta
ponto quente 5G móvel
Multicoupler
Desenvolvimento de sistemas encaixado
Telefone e telefone celular espertos

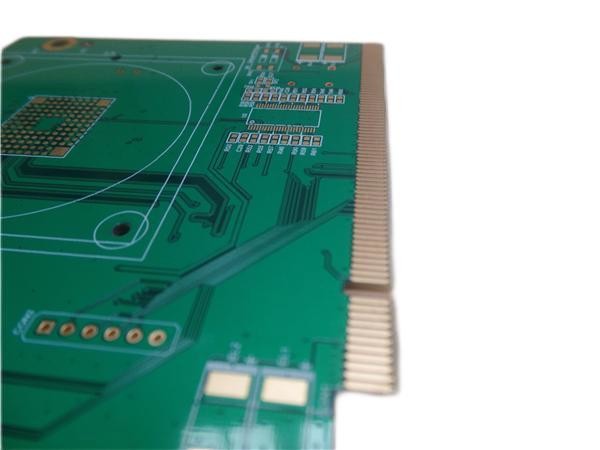

1,5 PWB do dedo do ouro
A finalidade é estabelecer a conexão elétrica à placa sem usar um sistema de duas partes do conector. O chapeamento do níquel e do ouro é realizado essencialmente na mesma maneira que o cobre e a lata/ligação de chapeamento, isto é, pelo depósito eletrolítico. O chapeamento pode ser realizado manualmente ou automaticamente. No processo manual, as placas são mais ou menos estacionárias no banho do chapeamento de ouro, que causa um depósito de variação do ouro ao longo da fileira dos dedos do contato. O resultado será frequentemente uma distribuição da espessura com os dedos ultraperiféricos do contato que têm talvez duas vezes o ouro tanto quanto depositado como os dedos do contato do centro. No processo automático, o chapeamento de ouro ocorre quando as placas deslizarem através da pilha de chapeamento. O método oferece uma variação da espessura do ouro que possa ser controlada dentro do ± 5% ou melhor. Isto é porque todos os dedos do contato estarão tratados exatamente da mesma forma quando a placa se move através da pilha do processo.
Os conectores de borda são fornecidos frequentemente com um entalhe que serva para guiar a placa no que diz respeito ao receptáculo (que encontra o entalhe) e/ou para impedir a inserção incorreta da placa (entalhe da polarização). Geralmente, o fabricante do PWB prefere distribuir simultaneamente o entalhe com o contorno da placa. Obviamente, isto exige que o entalhe seja levemente mais largo do que o router que o bocado se usou.
A fim facilitar a inserção da placa no receptáculo, a borda ao longo do conector deve ser chanfrada. A chanfradura igualmente tem a vantagem de reduzir a raspagem dos contatos do receptáculo quando a placa é introduzida no receptáculo.
