Detalhes do produto:
Lugar de origem: China
Marca: BICHENG
Certificação: UL
Número do modelo: BIC-126131-V2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: Negotiable
Detalhes da embalagem: 12kg pela caixa, 31*27*20cm
Tempo de entrega: 12 dias úteis
Termos de pagamento: T / T, Paypal
Habilidade da fonte: 50000 partes pelo mês
Contato
Descrição de produto detalhada
material base: Núcleo de alumínio Tipo de alumínio: 5052
condutibilidade térmica: 3W /MK Peso de cobre: 1oz
Revestimento de superfície: HASL sem chumbo Máscara da solda: Branco
espessura do PWB: 1.4 mm
Realçar:

placa de circuito impresso do núcleo do metal

,

Alumínio Placa de Circuito

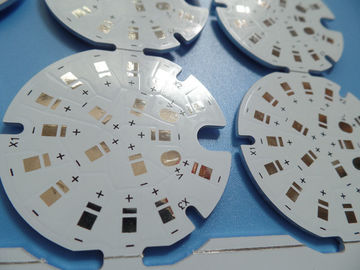

Alumínio 5052 suportado do serviço 1.4Mm da fabricação do PWB de HASL metal sem chumbo



Propriedades do PWB

TAMANHO DO PWB 150 x 120mm=6PCS
TIPO DA PLACA
Número de camadas Escolha PWB tomado partido, PWB do núcleo do metal
Surgir componentes da montagem SIM
Através dos componentes do furo NÃO
STACKUP DA CAMADA cobre ------- 35um (1oz)
3W/MK material dielétrico, 75um
Alumínio 5052, 1.2mm
TECNOLOGIA
Traço e espaço mínimos: 15mil/12mil
Furos mínimos/máximos: 0.8/2.0mm
Número de furos diferentes: 3
Número de furos de broca: 12
Resistência térmica (°C/W) ≤0.45
Tensão de divisão (VDC) 4000
Controle da impedância não
MATERIAL DA PLACA
Condutibilidade térmica 3W/MK material dielétrico, Polytronics
Folha final externo: 1oz
Folha final interna: 0oz
Altura final do PWB: 1.4mm ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície HASL, sem chumbo, Sn>=2.54µm
A máscara da solda aplica-se a: Parte superior. mínimo de 12µm.
Cor da máscara da solda: Branco, PSR400 WT02
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Distribuição
MARCAÇÃO
Lado da legenda componente Parte superior
Cor da legenda componente Preto
Nome ou logotipo do fabricante: conforme a exigência
ATRAVÉS DE não através de
AVALIAÇÃO DE FLAMIBILITY Aprovação Min. do UL 94-V0.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059" (0.15mm)
Chapeamento da placa: 0,0030" (0.076mm)
Tolerância da broca: 0,002" (0.05mm)
TESTE Expedição prévia do teste bonde de 100%
APLICAÇÃO: Luzes do diodo emissor de luz
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.





Vantagens

a) PWB do núcleo do metal. A dissipação de calor eficaz reduz a temperatura de funcionamento do módulo, prolongando a vida útil. A densidade e a confiança de poder são melhoradas.

b) Reduza a dependência dos dissipadores de calor e o outro hardware (que inclui materiais térmicos da relação), reduz o volume do produto, reduz o custo do hardware e do conjunto.

c) Fábrica certificada ISO da fabricação do PWB.

d) Encontrar sua placa de circuito impresso precisa da criação de protótipos do PWB de reunir a produção de volume.





Mais aplicações na eletrônica

Fonte de alimentação de USB
Alimentação de DC
Adaptador da C.C.
Fonte de alimentação
Controladores programáveis da lógica

Rádio de VHF
Amplificador de Wifi
Deslocador da fase
Processador de sinal
Microcontrolador



Projeto para a fabricação (5)

Série NÃO. Procedimento Artigo Capacidade da fabricação
De grande volume (S<100 m=""> Volume médio (S<10 m=""> Protótipo (S<1m>
84 Tolerância especial Espessura da placa do teste da ponta de prova do voo 0.6-4.0mm
85 Tamanho do painel do teste da ponta de prova do voo Size≤900X600mm, tamanho pequeno pode ser compensado com o método de fabricação
86 Tamanho do painel do método do teste do dispositivo bonde Size≤460X380mm, tamanho pequeno pode ser compensado com o método de fabricação
87 Espessura da placa do método do teste do dispositivo bonde 0.4-6.0mm
88 Tolerância do furo do imprensa-ajuste ±2mil
89 Tolerância de NPTH ±2mil
90 Tolerância da espessura do PWB 1.0mm≥PCB espessura, tolerância ±0.1mm; 1.0mm≤PCB espessura, tolerância ±10%
91 Tolerância da profundidade do furo escareado ±0.2mm
92 Tolerância da profundidade do entalhe cego ±0.2mm
93 Tamanho máximo da expedição Size≤1200X600mm (lado dobro, nenhum teste exigidos)
94 Size≤1000X600mm (Multilayer, nenhum teste exigido)
95 Tamanho mínimo da expedição 10X10mm
96 Espessura do PWB de HASL 0.8-3.0mm (o furo menos 0.5mm deve ser através-tomada ou máscara-barraca do uso)
97 Tamanho do PWB de HASL Size≤600X460mm
98 Espessura do PWB 0.15-7.0mm
99 Profundidade do sulco de V 0.8-3.2mm
100 Distância do v-sulco não-contínuo ≥7mm
101 Diâmetro máximo da broca Size≤6.5mm (o rebaixamento ou o router serão usados para furos mais de 6.5mm, Min.tolerance ±0.1mm)
102 Diâmetro máximo do escareador O escareador de Size≤6.5mm pode ser broca ou router usado do rebaixamento)
103 Distância do chanfro Size≥11mm Size≥5mm Size≥5mm
104 Espessura da máscara peelable 0.2-1.5mm ±0.15mm



Alumínio 5052 suportado do serviço 1.4Mm da fabricação do PWB de HASL metal sem chumbo 0



FAQ

Você vende o PWB do protótipo?
Sim. Nós oferecemos protótipos do PWB até 32 camadas, inclusivas de PWB FR-4, de PWB da alta frequência, de MCPCB e do PWB flexível.
