PWB de alta frequência em 2 camadas 1.6mm RO4350B com ouro da imersão

Detalhes do produto:

Lugar de origem:	China
Marca:	Bicheng Enterprise Limited
Certificação:	UL
Número do modelo:	BIC-0075-V7.5

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	USD2.99-8.99 Per Piece
Detalhes da embalagem:	Vácuo
Tempo de entrega:	5-6 dias de trabalho
Termos de pagamento:	T/T, Paypal
Habilidade da fonte:	45000 partes pelo mês

Contato

Descrição de produto detalhada

Vidro Epóxi:	RO4350B Tg280℃, er<3.48, Rogers Corp.	Altura final do PCB:	1,6 milímetros ±0.1mm
Folha final externa:	1.5oz	Revestimento de superfície:	Ouro da imersão
Cor da máscara da solda:	NÃO	Cor da legenda componente:	Preto
Teste:	Expedição prévia do teste elétrico de 100%	Número de camadas:	2

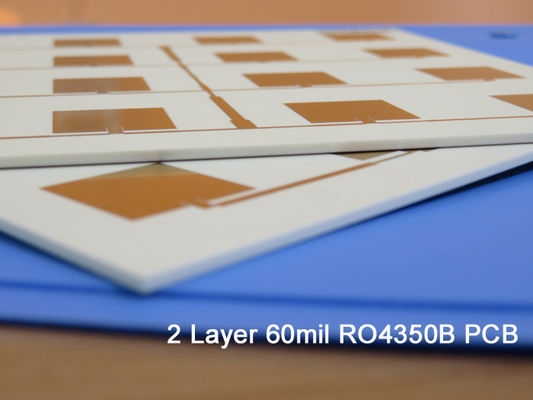

PWB de alta frequência em 1.6mm RO4350B com ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB tomado partido dobro da alta frequência construído na carcaça de RO4350B com Tg 280°C para a aplicação do impulsionador de WiFi. Tem 1,60 milímetros grosso sem máscara da solda; O silkscreen preto está diretamente na carcaça e o ouro da imersão está em almofadas para soldar. A matéria-prima é usada de Rogers Corp. , placa inteira que fornece 1 acima. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 25 placas são embaladas para a expedição.

Características e benefícios

Coeficiente elétrico estável da constante dielétrica;

Estabilidade dimensional excelente;

Resistência da boa alta temperatura e da baixa temperatura (- 192℃-260℃);

O projeto de engenharia impede que os problemas ocorram na pre-produção;

ISO9001, ISO14001, UL certificou a fábrica de fabricação;

Fabricação do PWB em especificações exigidas;

Nenhuma queixa da qualidade é significada salvar o dinheiro;

Nenhuns MOQ, baixo custo para protótipos e quantidade pequena das corridas;

Calço livre do estêncil enviado para o usuário novo;

ISO9001, ISO14001, TS16949, UL certificou;

Aplicação

Transmissor do RF, sensores acústicos da detecção, transmissor de Digitas, amplificador de potência

Folha do parâmetro e de dados

TAMANHO DO PWB	100 x 90mm=1PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RO4350B 1.524mm
	cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos:	mil. 20 mil./20
Furos mínimos/máximos:	0.5mm
Número de furos diferentes:	1
Número de furos de broca:	1
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4350B Tg280℃, er<3>
Folha final externo:	1,5 onças
Folha final interna:	N/A
Altura final do PWB:	1,6 milímetros ±10%
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (31%)
Solde a máscara para aplicar-se a:	NÃO
Cor da máscara da solda:	N/A
Tipo da máscara da solda:	N/A
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Lado superior
Cor da legenda componente	Preto
Fabricante Name ou logotipo:	Marcado na placa em uma ÁREA LIVRE do condutor e da legenda
ATRAVÉS DE	N/A
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.
