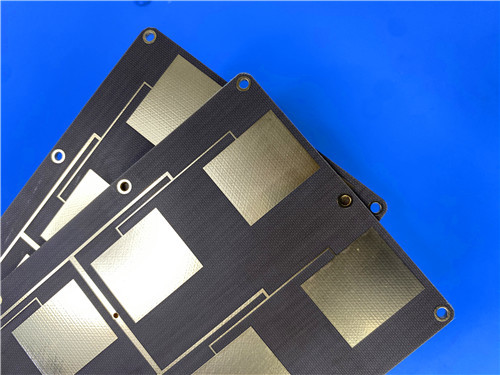

O PCB TLX-9 – 10 mil, EPIG (sem níquel) para domínio de alta frequência

O PCB TLX-9 – 10 mil, EPIG (sem níquel) para domínio de alta frequência

No mundo da engenharia de RF e microondas, o substrato não é apenas um suporte físico para o cobre – é o coração do jogo de integridade do sinal. Quando você precisa de um controle dielétrico rígido, perda mínima de sinal e um acabamento superficial que não estrague sua impedância, você para de olhar para o FR-4 padrão.

Digite oPCB TLX-9(10mil, EPIG sem níquel). Esta é uma placa rígida de 2 camadas projetada para aplicações onde a absorção de umidade e a estabilidade da constante dielétrica (DK) não são negociáveis.

Vamos detalhar as especificações, o empilhamento e por que isso é importante para o seu próximo LNA, antena ou amplificador de alta potência.

A Fundação: Taconic TLX-9

A estrela desta construção é oTLX-9laminado. Este é um composto de PTFE/vidro tecido. Ao contrário dos materiais de RF padrão que variam com a temperatura ou umidade, o TLX-9 é um burro de carga.

• Constante dielétrica (DK):2,5 a 10 GHz (rigorosamente controlado em frequência/temperatura)
• Fator de Dissipação (Df):0,0019 a 10 GHz
• Absorção de umidade:<0,02% (virtualmente zero durante a fabricação)

Por que isso importa? Um Df de 0,0019 significa perda de inserção incrivelmente baixa. A absorção de umidade <0,02% significa que sua mudança de fase não mudará na próxima semana porque o clima mudou. Este material também possui umaUL 94 V-0classificação de inflamabilidade, portanto a segurança não é sacrificada pelo desempenho.

A construção: minimalista, mas poderosa

Este é um design rígido de 2 camadas, simples e de alto desempenho. Confira o empilhamento:

• Camada superior:35 µm de cobre (1 onça)
• Essencial:Taconic TLX-9 – 0,254 mm (10 mils)
• Camada inferior:35 µm de cobre (1 onça)

Detalhes do tabuleiro:

• Dimensões:91,6 mm x 45,3 mm (±0,15 mm)
• Grossura:Acabamento de 0,3 mm (muito fino - ideal para gabinetes apertados ou aplicações flexíveis).
• Rastreamento/Espaço:5/6 mils (apertado o suficiente para roteamento RF denso).
• Tamanho mínimo do furo:0,3 mm (broca mecânica padrão).
• Através do chapeamento:20 µm (robusto o suficiente para confiabilidade).

Notavelmente ausente:Hánãomáscara de solda na parte superior ou inferior, enãoserigrafia. Isso é intencional. Para projetos de alta frequência, a máscara de solda adiciona perda imprevisível e variação de fase. Uma superfície de cobre puro e PTFE costuma ser superior.

O acabamento: Por que EPIG (sem níquel)?

Esta placa usaEPIG (ouro de imersão em paládio eletroless), especificamente oSem níquelvariante.

O ENIG padrão usa uma camada de barreira de níquel. O níquel é ferromagnético e com perdas em altas frequências. Ao remover o Níquel e usar o EPIG, você obtém:

• Ouro(para soldabilidade e resistência à corrosão)
• Paládio(como barreira de difusão)
• Sem perdas magnéticasem seus caminhos de RF.

Este é o padrão ouro (trocadilho intencional) para placas de RF onde cada 0,1dB de perda é importante.

Estatísticas de PCB: simples, mas funcionais

Observar a netlist e a contagem de pads confirma que este é um circuito de RF direcionado, não uma placa-mãe digital complexa.

• Componentes:29
• Almofadas totais:45
• Através das almofadas do furo:24 (provavelmente para conectores ou componentes de RF passantes)
• Principais almofadas SMT:21
• Almofadas SMT inferiores:0 (Todos os componentes no lado superior)
• Vias:19
• Redes:2 (Essencialmente um único caminho de RF mais aterramento. Muito limpo).

Desempenho térmico e mecânico

Os componentes de RF ficam quentes. TLX-9 lida bem com isso:

• Condutividade Térmica:0,19 W/m/K (respeitável para PTFE).
• CTE (xy):9-12 ppm/°C (corresponde bem ao cobre – boa confiabilidade durante o ciclo térmico).
• CTE (eixo z):130-145 ppm/°C (padrão para PTFE; certifique-se de que os furos passantes revestidos sejam robustos).
• Força de casca:12 libras/polegada linear (1 onça de cobre). Você não levantará as almofadas facilmente.

Para quem é isso? (Aplicações Típicas)

Com base nas propriedades do TLX-9, esta placa foi projetada para:

1. LNA, LNB, LNC(Blocos/conversores de baixo ruído) – Onde o baixo nível de ruído e o ganho estável são críticos.

2. Antenas de grande formato PCS/PCN(Serviço/Rede de Comunicações Pessoais) – O 2,5 DK permite um ajuste previsível da antena.

3. Amplificadores de alta potência– A alta quebra dielétrica (>60kV) e a baixa perda mantêm a eficiência.

4. Componentes Passivos(Acopladores, Filtros, Divisores) – O DK rigidamente controlado garante que sua frequência central não se desvie.

Qualidade e Disponibilidade

• Padrão de qualidade:IPC-Class-2 (padrão para hardware de RF comercial; permite pequenas imperfeições cosméticas, mas garante a funcionalidade elétrica).
• Teste:Teste 100% elétrico antes do envio.
• Arte:Gerber RS-274-X (padrão da indústria).
• Disponibilidade:Mundialmente.

O veredicto

Se você estiver projetando um front-end de receptor sensível ou uma cadeia de transmissão de alta potência na faixa de GHz, oTLX-9 10mil EPIGA placa elimina três grandes dores de cabeça: deriva de umidade, perda induzida por níquel e tolerância DK.

É uma placa minimalista (2 camadas, sem máscara, sem seda) construída para desempenho máximo de RF. Fique atento: com espessura total de 0,3 mm e sem máscara de solda, você precisará de um processo de montagem cuidadoso. Mas para o purista da integridade do sinal? Isto é um sonho.

Instantâneo de especificação:

• Material:Taconic TLX-9 (PTFE/vidro tecido)
• Terminar:EPIG (sem níquel)
• NS/Df:2,5 / 0,0019 a 10 GHz
• Grossura:0,3 mm
• Peso Cu:1 onça de camadas externas

Pronto para passar pelo FR-4? Este é o seu tabuleiro.
