PWB da alta frequência construído em 30mil RO4350B com ouro da imersão

produtos

PWB da alta frequência construído em 30mil RO4350B com ouro da imersão

MOQ:	1
preço:	USD2.99-8.99 Per Piece
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0098-V9.8

Cola Epoxy de vidro:

RO4350B Tg288℃, er<3.66, RogersCorp

Altura final do PWB:

± 10% de 0.8mm

Folha final externo::

1 onça

Revestimento de superfície:

Ouro da imersão (37,1%) 0.05µm sobre o níquel de 3µm

Cor da máscara da solda::

verde

Cor da legenda componente:

branco

Número de camadas:

Teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD2.99-8.99 Per Piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

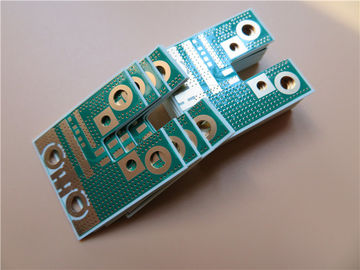

PWB de alta frequência construído em 30mil RO4350B com ouro da imersão

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB de 2 camadas construído na carcaça de 30mil RO4350B com Tg 280°C para a aplicação do divisor HDMI. Tem 0,8 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. A matéria-prima é do fornecimento de Rogers único acima do PWB. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 placas são embaladas para a expedição.

Características e benefícios

Desempenho de alta frequência excelente devido à baixas tolerância e perda dielétricas.

A delaminação da folha de cobre não será causada pela mudança do frio e do calor devido à consistência com o coeficiente da expansão térmica da folha de cobre.

A característica da baixa perda dielétrica faz a perda do sinal em um nível inferior, que faça a transmissão do sinal do equipamento inteiro excelente.

ENIG tem a boa resistência de oxidação e a boa dissipação de calor.

Porta de DDU à expedição da porta com custos de envio competitivos,

Os processos inteiros da fabricação são controlados totalmente.

Rápido e flexível para ganhar a época da produção do protótipo à produção padrão

A ordem da quantidade pequena é aceitada

O UL reconheceu e RoHS Diretivo-complacente

Aplicação

Misturador, sensores de radar, interruptores do RF, indução automática da porta, combinador da antena, combinador do transmissor

Folha do parâmetro e de dados

TAMANHO DO PWB	35 x 29 mm=1PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RO4350B 0.762mm
	cobre ------- camada do BOT de 35um (1 onça) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 6 mil./7
Furos mínimos/máximos:	0,3 milímetros/5,6 milímetros
Número de furos diferentes:	3
Número de furos de broca:	325
Número de entalhes moídos:	0
Número de entalhes internos:	1
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4350B Tg288℃, er<3>
Folha final externo:	1 onça
Folha final interna:	1 onça
Altura final do PWB:	0,8 milímetros ±0.08
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (37,1%) 0.05µm sobre o níquel de 3µm
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	SUPERIOR e inferior.
Cor da legenda componente	Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Sobre nós

O PWB de Bicheng, um fornecedor original da placa de circuito impresso baseado em Shenzhen China serve clientes mundiais desde que é nascido em 2003. Em Bicheng, cada grupo de PWB atravessa o teste elétrico, a inspeção de AOI, o teste de alta tensão, de controle da impedância teste, micro-seção, teste da solda-capacidade, teste de esforço térmico, teste de confiança, teste de resistência da isolação e o teste iônico etc. da contaminação. Finalmente é como um presente bonito a ser entregado a suas mãos.

Escala diferente da planta a serir para suas exigências

construção quadrada da fábrica do medidor 16000

capacidade quadrada do mês do medidor 30000

8000 tipos de PWB pelo mês

ISO9001, ISO14001, TS16949, UL certificou

Variedade de tecnologia do PWB para encontrar as procuras do mercado

Placa de HDI

Placa de cobre pesada

Placa material híbrida

Cortinas através da placa

Placa de alta frequência

Placa de núcleo do metal

Placa do ouro da imersão

Placa Multilayer

Placa da placa traseira

Placa do dedo do ouro

Pré-venda detalhado do serviço das vendas, na venda e após a venda.

Verificação rápida de CADCAM e cotação livre do PWB

Gratuitamente panelization do PWB

Capacidade do PWB do protótipo

Capacidade da produção de volume

Amostras rápidas da rotação

Gratuitamente teste do PWB

Embalagem contínua da caixa

PWB de alta velocidade,

projeto de circuito de alta frequência,

pcb manufacturing
