PWB do RF do ouro da imersão construído em RO4350B 30mil com cobre de 2 camadas

produtos

PWB do RF do ouro da imersão construído em RO4350B 30mil com cobre de 2 camadas

MOQ:	1
preço:	USD2.99-8.99 Per Piece
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0099-V9.9

Cola Epoxy de vidro:

RO4350B Tg288℃, er<3.66, RogersCorp

Altura final do PWB:

± 10% de 0.8mm

Folha final externo::

1 onça

Revestimento de superfície:

Ouro da imersão (23,3%) 0.05µm sobre o níquel de 3µm

Cor da máscara da solda::

verde

Cor da legenda componente:

branco

Número de camadas:

Teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD2.99-8.99 Per Piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

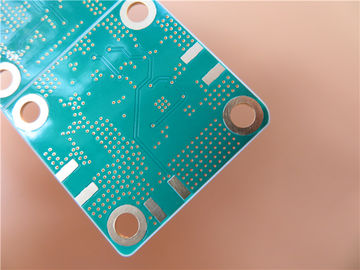

PWB do RF do ouro da imersão construído em RO4350B 30mil com cobre de 2 camadas

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB duplo da camada construído na carcaça de 30mil RO4350B com Tg 280°C para a aplicação da antena WiFi. Tem 0,8 milímetros grosso com silkscreen branco (Taiyo) na máscara verde da solda (Taiyo) e ouro da imersão em almofadas. Todos os vias são projetados com aberto-solda-máscara. A matéria-prima é de Rogers que fornece 2 projetos 2 acima de PCBs pelo painel para salvar o custo. São fabricados por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 50 painéis são embalados para a expedição.

Características e benefícios

Resistência da boa alta temperatura e da baixa temperatura. (- 192℃-260℃)

RO4350B exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga.

Coeficiente elétrico estável da constante dielétrica.

O ouro da imersão tem o planarity de superfície excelente, particularmente útil para PCBs com pacotes de BGA ou mesmo CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda.

Teste de alta tensão, teste de controle da impedância, micro-seção, teste da solda-capacidade,

Instrução de fabricação direita (MI),

Entrega no tempo: >98%

Taxa elegível dos produtos de primeira produção: >95%

Preço competitivo

Aplicação

O divisor, Variocoupler, antena do Microstrip, 3G antena, estações retransmissoras, RF comuta

Folha do parâmetro e de dados

TAMANHO DO PWB	35 x 77 projetos mm=2 = 2PCS
TIPO DA PLACA	O dobro tomou partido PWB
Número de camadas	2 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
	RO4350B 0.762mm
	cobre ------- camada do BOT de 35um (1 onça) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 6 mil./6
Furos mínimos/máximos:	0,3 milímetros/5,6 milímetros
Número de furos diferentes:	2
Número de furos de broca:	182
Número de entalhes moídos:	0
Número de entalhes internos:	0
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4350B Tg288℃, er<3>
Folha final externo:	1 onça
Folha final interna:	1 onça
Altura final do PWB:	0,8 milímetros ±0.08
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Ouro da imersão (23,3%) 0.05µm sobre o níquel de 3µm
Solde a máscara para aplicar-se a:	SUPERIOR e inferior, mínimo 12micron
Cor da máscara da solda:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento, v-corte
MARCAÇÃO
Lado da legenda componente	SUPERIOR e inferior.
Cor da legenda componente	Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo:	Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE	Chapeado através do furo (PTH), tamanho mínimo 0.3mm.
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059"
Chapeamento da placa:	0,0029"
Tolerância da broca:	0,002"
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Por que nos escolha?

1) Foco em suas competências de núcleo: Nós soubemos profundamente que está completo da competição feroz para nossos clientes no mercado. Você pode centrar-se sobre competências importantes como a investigação e desenvolvimento, as vendas e o mercado baseados em nossos desempenho profissional e serviços especializados que excedendo sua expectativa.

2) Tecnologia pioneiro: é racional para que um pequeno e médio cliente ansie o equipamento o mais atrasado e a experiência de fabricação para seu PCBs. Pelas parcerias

com PWB de Bicheng, você acede para alcançar sua expectativa com nossas 3 bases da fábrica com mais de 26.000 medidores quadrados.

4) Salvar o custo de produção: Os custos de gastos de fabricação são um dos pontos-chave da concorrência do produto dos nossos clientes. O PWB de Bicheng tem-se esforçado para reduzir seu custo de fabrico do equipamento para introduzir, do treinamento do trabalhador e da melhoria da tecnologia para aumentar sua rentabilidade. Os clientes são satisfeitos com nossas poupanças de despesas mas sem a perda da qualidade.

5) Evite a trabalheira: For uma matéria virada quando problema da qualidade que discute você. O projeto de engenharia de Bicheng impede que o problema ocorra na pre-produção. Você não obterá a dor de cabeça com protótipos de Bicheng, ordens pequenas e produção de volume. Nossa taxa de queixa do cliente é menos de 1% e será satisfatória resolvido.

6) Ganhe o tempo: O mercado exige os produtos que atualizam rapidamente. O PWB de Bicheng trabalha sempre rápido e flexível para ganhar a época da produção do protótipo à produção padrão,

rotação rápida ou entregas programadas.

7) Uma equipe excelente: Bicheng é sócio de confiança com paixão, disciplina, responsabilidade e honestidade. Nós temos uma equipe de pessoas experientes das vendas e de serviços ao cliente especializados. Não mude seu fornecedor. Se a mudança é deve, Bicheng é direita para você.

PWB de alta velocidade,

projeto de circuito de alta frequência,
