PWB do híbrido de 4 camadas com RO4003C + PWB combinado FR4 da alta frequência

produtos

PWB do híbrido de 4 camadas com RO4003C + PWB combinado FR4 da alta frequência

MOQ:	1
preço:	USD2.99-9.99 Per Piece
embalagem padrão:	vácuo
Período de entrega:	5-6 dias de trabalho
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0101-V1.01

Cola Epoxy de vidro:

RO4003C 0,203 milímetros (8 mil.) e FR-4 0,20 milímetros combinou

Altura final do PWB:

1,1 milímetros de ± 10%

Folha final externo::

1 onça

Revestimento de superfície:

Prata da imersão

Cor da máscara da solda::

Cor da legenda componente:

branco

Número de camadas:

Teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD2.99-9.99 Per Piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

5-6 dias de trabalho

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

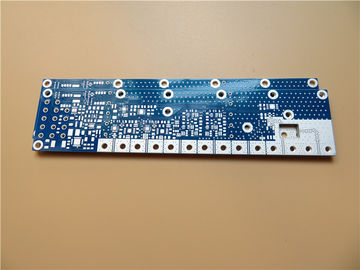

O PWB híbrido de 4 camadas com RO4003C + FR4 combinou

(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este é um tipo de PWB de alta frequência construído em RO4003C e em FR4 combinados para a aplicação do transmissor análogo. É uma placa do PWB do RF de 4 camadas em 1,1 milímetros grosso. É revestimento da prata da imersão com máscara azul da solda e o silkscreen branco. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 20 placas são embaladas para a expedição.

Características e benefícios

A característica da baixa perda dielétrica faz a perda do sinal em um nível inferior, que faça a transmissão do sinal do equipamento inteiro excelente.

Coeficiente elétrico estável da constante dielétrica.

A delaminação da folha de cobre não será causada pela mudança do frio e do calor devido à consistência com o coeficiente da expansão térmica da folha de cobre.

O ouro da imersão tem o planarity de superfície excelente, particularmente útil para PCBs com pacotes de BGA ou mesmo CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda.

A fabricação do PWB é restritamente conforme especificações exigidas.

Encontrar sua placa de circuito impresso precisa da criação de protótipos do PWB de reunir a produção de volume.

Reduza o custo de fabrico de importação do equipamento, treinamento do trabalhador e melhoria e gestão avançados da tecnologia.

Aprovações internacionais

Materiais de RoHS

Aplicação

Rádio da frequência ultraelevada, acoplador direcional, transmissor análogo, antena da estação base

Folha do parâmetro e de dados

TAMANHO DO PWB	70 x 12mm=1PCS
TIPO DA PLACA	PWB híbrido
Número de camadas	PWB Multilayer, PWB de 4 camadas
Componentes de superfície da montagem	SIM
Através dos componentes do furo	NÃO
STACKUP DA CAMADA	cobre ------- camada SUPERIOR de 35um (1oz) +plate
	RO4003C 0.203mm (8 mil.)
	cobre ------- 35um (1oz) MidLayer 1
	FR-4 0,50 milímetros
	cobre ------- 35um (1oz) MidLayer 2
	FR-4 0,20 milímetros
	cobre ------- camada do BOT de 17um (0.5oz) +plate
TECNOLOGIA
Traço e espaço mínimos:	mil. 5 mil./6
Furos mínimos/máximos:	0.3/5.5 milímetros
Número de furos diferentes:	8
Número de furos de broca:	97
Número de entalhes moídos:	0
Número de entalhes internos:	1
Controle da impedância:	não
Número de dedo do ouro:	0
MATERIAL DA PLACA
Cola Epoxy de vidro:	RO4003C 0,203 milímetros (8 mil.) e FR-4 0,20 milímetros combinou
Folha final externo:	1oz
Folha final interna:	1oz
Altura final do PWB:	1.1mm ±0.11
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície	Prata da imersão
Solde a máscara para aplicar-se a:	Lado superior e inferior
Cor da máscara da solda:	Azul, KSM-6189BL04/KSM-19H01
Tipo da máscara da solda:	LPSM
CONTOUR/CUTTING	Roteamento
MARCAÇÃO
Lado da legenda componente	Parte superior
Cor da legenda componente	Branco
Fabricante Name ou logotipo:	N/A
ATRAVÉS DE	Chapeado através do furo (PTH), através de aberto
AVALIAÇÃO DE FLAMIBILITY	Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço:	0,0059" (0.15mm)
Chapeamento da placa:	0,0030" (0.076mm)
Tolerância da broca:	0,002" (0.05mm)
TESTE	Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA	arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO	No mundo inteiro, globalmente.

Nossas capacidades 2021 das placas de circuito da condução

Vias cegos, vias enterrados

PWB do cabo flexível

Placas de cobre pesadas 10oz

Tg alto, material alto de CTI

FR-4 híbrido e material de alta frequência

A impedância controlou o PWB

Classe 2 do IPC, classe 3 do IPC

PWB sem chumbo (RoHS complacente)

PCBs Multilayer às placas das camadas do cobre 32+

PWB do núcleo do metal (MCPCB)

Materiais do PWB – FR-4, Polyimide, Rogers & mais

Fabricante complacente do PWB de RoHS

PWB rígido do cabo flexível

PWB do RF/PWB de alta frequência

Através-furo, BGA, dedo do ouro, abóbada da borda

Através-em-almofada, vias enchidos

IATF16949, ISO14001 (2004), ISO9001 (2008), UL certificou

Nossos serviços

Foco em protótipos, grupos pequenos, produção de volume

A rotação rápida, dobro tomou partido PWB 24 horas disponível.

Porta ao serviço da expedição da porta

PWB de alta velocidade,

projeto de circuito de alta frequência,

pcb manufacturing
