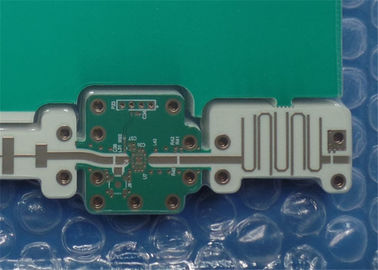

PWB de alta frequência RO4350B 30 mil. 2 camadas com ouro da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB de alta frequência construído em RO4350B para a aplicação de amplificador equilibrado. É uma placa do PWB do RF de 2 camadas em 0,8 milímetros grosso. É revestimento do ouro da imersão com máscara e silkscreen da solda de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 10 placas são embaladas para a expedição.
Características e benefícios
A constante dielétrica (DK) é baixa e estável, assim que a transmissão do sinal é boa sem demora.
A característica da baixa perda dielétrica faz a perda do sinal em um nível inferior, que faça a transmissão do sinal do equipamento inteiro excelente.
A delaminação da folha de cobre não será causada pela mudança do frio e do calor devido à consistência com o coeficiente da expansão térmica da folha de cobre.
O ouro da imersão tem o planarity de superfície excelente, particularmente útil para PCBs com pacotes de BGA ou mesmo CSP montou componentes para reduzir a taxa de falhas durante o conjunto e a solda.
O UL, ISO certificou a fábrica da fabricação do PWB.
Faça a entrega no tempo que mantém a taxa da em-tempo-entrega de 98%.
Taxa elegível dos produtos de primeira produção: >95%
As pessoas experientes das vendas proporcionam serviços ao cliente especializados.
Rápido e flexível para ganhar a época da produção do protótipo à produção padrão
Aplicação
Amplificador, Multicoupler, antena, indução sadia do interruptor de controle, combinador
Folha do parâmetro e de dados
TAMANHO DO PWB |
193 x 192mm=1PCS |
TIPO DA PLACA |
|
Número de camadas |
Dobro tomou partido o PWB, PWB de 2 camadas |
Componentes de superfície da montagem |
SIM |
Através dos componentes do furo |
SIM |
STACKUP DA CAMADA |
cobre ------- camada SUPERIOR de 17.8um (0.5oz) +plate |
RO4350B 30mil (0.762mm) |
cobre ------- camada do BOT de 17.8um (1oz) +plate |
TECNOLOGIA |
|
Traço e espaço mínimos: |
11.97mil |
Furos mínimos/máximos: |
0.3/2.8mm |
Número de furos diferentes: |
2 |
Número de furos de broca: |
195 |
Número de entalhes moídos: |
5 |
Número de entalhes internos: |
0 |
Controle da impedância |
Não |
MATERIAL DA PLACA |
|
Cola Epoxy de vidro: |
RO4350B 30mil (0.762mm), Tg 288℃ |
Folha final externo: |
1oz |
Folha final interna: |
0oz |
Altura final do PWB: |
0.8mm ±0.1 |
CHAPEAMENTO E REVESTIMENTO |
|
Revestimento de superfície |
Micoinch 16,2%) 2 do ouro da imersão (sobre o níquel de 100 micropolegadas |
Solde a máscara para aplicar-se a: |
Superior e inferior, mínimo 12micron |
Cor da máscara da solda: |
Verde, NAN YA, LP-4G/G-05 |
Tipo da máscara da solda: |
LPSM |
CONTOUR/CUTTING |
Distribuindo, marcas de fé |
MARCAÇÃO |
|
Lado da legenda componente |
PARTE SUPERIOR |
Cor da legenda componente |
Branco, S-380W, Taiyo Supplied. |
Fabricante Name ou logotipo: |
Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
ATRAVÉS DE |
Chapeado através do furo (PTH), através de tented |
AVALIAÇÃO DE FLAMIBILITY |
Aprovação do UL 94-V0 MÍNIMA. |
TOLERÂNCIA DA DIMENSÃO |
|
Dimensão do esboço: |
0,0059" (0.15mm) |
Chapeamento da placa: |
0,0030" (0.076mm) |
Tolerância da broca: |
0,002" (0.05mm) |
TESTE |
Expedição prévia do teste elétrico de 100% |
TIPO DE ARTE FINALA A SER FORNECIDA |
arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
ÁREA DE SERVIÇO |
No mundo inteiro, globalmente. |
