RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| Lugar de origem: | China |
| Marca: | Bicheng Enterprise |
| Certificação: | UL |
| Número do modelo: | BIC-002-V0.2 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD 2.99-6.99 PER PIECE |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | dez dias úteis |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 45000 partes pelo mês |
| Número de camadas: | 2 | Cola Epoxy de vidro:: | RO4350B 20mil (0.508mm), Tg 288℃ |
|---|---|---|---|
| Folha final: | 1,5 onças | Altura final do PWB:: | 0,6 milímetros ±10% |
| Revestimento de superfície: | Ouro da imersão (níquel 81,1%) 2µ” sobre 100µ” | Cor da máscara da solda:: | verde |
| Cor da legenda componente: | branco | Teste: | Expedição prévia do teste bonde de 100% |

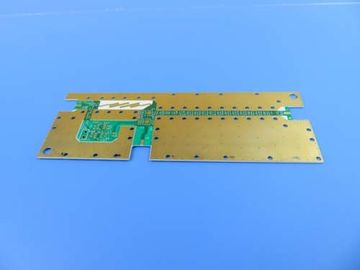

PWB de alta frequência RO4350B 20 mil. 2 camadas com ouro da imersão
(os PWB são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
Descrição geral
Este é um tipo de PWB de alta frequência construído em RO4350B para a aplicação do módulo do RF. É uma placa do PWB do RF de 2 camadas em 0,6 milímetros grosso. É revestimento do ouro da imersão com máscara e silkscreen da solda de Taiyo. Fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. Cada 10 placas são embaladas para a expedição.
Características e benefícios
Perda constante de dielétrico das influências do absorbability da maré baixa e dielétrica menos na umidade.
A resistência térmica, a resistência química, a resistência ao impacto e a força de casca são boas.
O coeficiente de temperatura da constante dielétrica está entre o mais baixo de todo o material da placa de circuito, fazendo o ideal para aplicações sensíveis à temperatura.
ENIG tem a boa resistência de oxidação e a boa dissipação de calor.
Porta de DDU à expedição da porta com custos de envio competitivos,
O projeto de engenharia impede que os problemas ocorram na pre-produção.
Serviço do tempo ligado
Uma experiência de mais de 15 anos
De alta tecnologia
Aplicação
Antena, combinador do Multicoupler, antena interna de tapeçaria, Duplexer
Folha do parâmetro e de dados
| TAMANHO DO PWB | 16 x 83mm=1PCS |
| TIPO DA PLACA | |
| Número de camadas | Dobro tomou partido o PWB, PWB de 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | não |
| STACKUP DA CAMADA | cobre ------- camada SUPERIOR de 35um (1oz) +plate |
| RO4350B 20mil (0.508mm) | |
| cobre ------- camada do BOT de 35um (1oz) +plate | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | 5.98mil/6.18mil |
| Furos mínimos/máximos: | 0.3/3.2mm |
| Número de furos diferentes: | 5 |
| Número de furos de broca: | 431 |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | não |
| Controle da impedância | não |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RO4350B 20mil (0.508mm), Tg 288℃ |
| Folha final externo: | 1.5oz |
| Folha final interna: | 0oz |
| Altura final do PWB: | 0.6mm ±0.1 |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão (níquel 81,1%) 2µ” sobre 100µ” |
| Solde a máscara para aplicar-se a: | Superior e inferior, mínimo 12micron |
| Cor da máscara da solda: | O verde, LP-4G G-05, Nanya forneceu |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | PARTE SUPERIOR |
| Cor da legenda componente | Branco, S-380W, Taiyo Supplied. |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | Chapeado através do furo (PTH) |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" (0.15mm) |
| Chapeamento da placa: | 0,0030" (0.076mm) |
| Tolerância da broca: | 0,002" (0.05mm) |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Sobre nós
O PWB de Bicheng, um fornecedor original da placa de circuito impresso baseado em Shenzhen China serve clientes mundiais desde que é nascido em 2003. Em Bicheng, cada grupo de PWB atravessa o teste elétrico, a inspeção de AOI, o teste de alta tensão, de controle da impedância teste, micro-seção, teste da solda-capacidade, teste de esforço térmico, teste de confiança, teste de resistência da isolação e o teste iônico etc. da contaminação. Finalmente é como um presente bonito a ser entregado a suas mãos.
Escala diferente da planta a serir para suas exigências
construção quadrada da fábrica do medidor 16000
capacidade quadrada do mês do medidor 30000
8000 tipos de PWB pelo mês
ISO9001, ISO14001, TS16949, UL certificou
Variedade de tecnologia do PWB para encontrar as procuras do mercado
Placa de HDI
Placa de cobre pesada
Placa material híbrida
Cortinas através da placa
Placa de alta frequência
Placa de núcleo do metal
Placa do ouro da imersão
Placa Multilayer
Placa da placa traseira
Placa do dedo do ouro
Pré-venda detalhado do serviço das vendas, na venda e após a venda.
Verificação rápida de CADCAM e cotação livre do PWB
Gratuitamente panelization do PWB
Capacidade do PWB do protótipo
Capacidade da produção de volume
Amostras rápidas da rotação
Gratuitamente teste do PWB
Embalagem contínua da caixa
