PWB da alta frequência do PWB RO3210 de Rogers 3210 para a infraestrutura da estação base

produtos

PWB da alta frequência do PWB RO3210 de Rogers 3210 para a infraestrutura da estação base

MOQ:	1
preço:	USD 9.99-99.99
embalagem padrão:	vácuo
Período de entrega:	dez dias úteis
método de pagamento:	T / T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-xxxx-V1.0

Número de camadas:

Cola Epoxy de vidro::

RO3210

Folha final:

1 onça

Altura final do PWB::

1,2 milímetros ±10%

Revestimento de superfície:

Ouro da imersão (níquel 13,9%) 2µ” sobre 100µ”

Cor da máscara da solda::

Verde

Cor da legenda componente:

Branco

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 9.99-99.99

Detalhes da embalagem:

vácuo

Tempo de entrega:

dez dias úteis

Termos de pagamento:

T / T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

PWB de alta frequência do PWB RO3210 de Rogers 3210

Olá! todos,

Hoje nós estamos falando sobre RO3210 PCBs de alta frequência.

As estratificações de alta frequência do circuito RO3210 são estratificações cerâmico-enchidas reforçadas com a fibra de vidro tecida. O material RO3210 foi projetado como uma extensão dos materiais de alta frequência do circuito da série RO3000 com uma característica de distinção-- estabilidade mecânica melhorada.

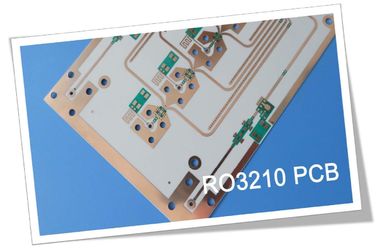

PWB da alta frequência do PWB RO3210 de Rogers 3210 para a infraestrutura da estação base 0

As características e os benefícios são como segue:

1. O reforço de vidro tecido, melhora a rigidez para uma manipulação mais fácil.

2, o desempenho elétrico e mecânico uniforme, são ideais para a estrutura de alta frequência da multi-camada complexa.

3. Baixos fósforos do coeficiente da expansão do em-plano a revestir, que é seguro para os conjuntos montados de superfície; qual é apropriado para o uso com projetos híbridos da placa da multi-camada da cola Epoxy.

4. Estabilidade dimensional excelente, resultados em rendimentos altos da produção.

5. A lisura de superfície, permite uma linha mais fina tolerância gravura a água-forte.

Capacidade do PWB

Material do PWB:	estratificações Cerâmico-enchidas
Designação:	RO3210
Constante dielétrica:	10,2 ±0.5 (processo)
Constante dielétrica:	10,8 (projeto)
Contagem da camada:	2 camadas, PWB Multilayer, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	25mil (0.635mm), 50mil (1.27mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, OSP etc….

A dupla camada RO3210 que PCBs de alta frequência está disponível com o 0.5oz a 2oz terminou de cobre, o tamanho grosso, máximo 400mm de 0.7mm e de 1.3mm por 500mm, o revestimento de superfície com cobre desencapado, o nivelamento quente do ar, o ouro etc. da imersão.

PWB da alta frequência do PWB RO3210 de Rogers 3210 para a infraestrutura da estação base 1

As aplicações típicas são

1. Sistemas de vacância de colisão automotivos.

2. Antenas satélites das posições globais automotivos

3. Infraestrutura da estação base

4. Ligação de dados em sistemas de cabo

5. Satélite direto da transmissão

6. LMDS e faixa larga sem fio

7. Antenas do remendo do Microstrip para comunicações sem fio

8. Placas traseiras do poder

9. Leitores de medidor remotos

10. Sistemas de telecomunicações sem fio

PWB da alta frequência do PWB RO3210 de Rogers 3210 para a infraestrutura da estação base 2

A cor básica de PWB RO3210 é branca.

O processo de manufatura de PWB RO3210 de alta frequência é similar ao PWB padrão de PTFE, assim que é apropriado para o processo de manufatura do volume que ganha o mercado vantajoso.

Se você tiver todas as perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.

Apêndice

Folha de dados do material de alta frequência do circuito RO3210

Valor RO3210 típico
Propriedade	RO3210	Sentido	Unidades	Circunstância	Método do teste
Constante dielétrica, processo do ε	10.2±0.5	Z		10 gigahertz 23℃	IPC-TM-650 2.5.5.5 apertou Stripline
Constante dielétrica, projeto do ε	10,8	Z		8GHz a 40 gigahertz	Método do comprimento da fase diferencial
Fator de dissipação, tanδ	0,0027	Z		10 gigahertz 23℃	IPC-TM-650 2.5.5.5
Coeficiente térmico do ε	-459	Z	ppm/℃	10 gigahertz 0℃to 100℃	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0,8	X, Y	mm/m	COND A	ASTM D257
Resistividade de volume	103		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade de superfície	103		MΩ	COND A	IPC 2.5.17.1
Módulo elástico	579 517	DM CMD	kpsi	23℃	ASTM D 638
Absorção de água	<0.1	-	%	D24/23	IPC-TM-650 2.6.2.1
Calor específico	0,79		j/g/k		Calculado
Condutibilidade térmica	0,81		W/M/K	80℃	ASTM C518
Coeficiente da expansão térmica (- 55 a 288℃)	13 34	X, Y Z	ppm/℃	RH de 23℃/50%	IPC-TM-650 2.4.4.1
TD	500		℃	TGA	ASTM D3850
Densidade	3		gm/cm3
Força de casca de cobre	11		pli	1oz, EDC após o flutuador da solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	Sim
