RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| Lugar de origem: | China |
| Marca: | Bicheng Technologies Limited |
| Certificação: | UL |
| Número do modelo: | BIC-xxx-V1.20 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD 2.99-9.99 PER PIECE |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | dez dias úteis |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 45000 partes pelo mês |
| Número de camadas: | 1 camada, 2 camadas, multicamadas, tipo híbrido (misto) | Vidro Epóxi:: | RO4350B Rogers |
|---|---|---|---|
| folha final: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Altura final do PCB:: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Revestimento de superfície: | Cobre nu, HASL, ENIG, Prata, OSP, etc. | Cor da Máscara de Solda:: | Etc. verde, preto, azul, amarelo, vermelho. |
| Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Olá! todos,
Hoje, nós estamos indo introduzir o PWB de alta frequência construído em estratificações de RO4350B.
RO4350B é um pano de vidro tecido reforçou a estratificação cerâmico-enchida resina do hidrocarboneto de Rogers Corporation, que tem propriedades elétricas muito similares ao material de pano de vidro de PTFE/fabric e seu processability é similar ao material de resina de cola Epoxy/de vidro pano.
A razão para usar estratificações de RO4350B
1. Desempenho de alta frequência superior
Os materiais de RO4350B são as estratificações enchidas cerâmicas do hidrocarboneto, não PTFE que são projetados oferecer o desempenho de alta frequência superior.
2. Baixa perda dielétrica
Os resultados de pequenas perdas no desempenho elétrico excelente e permitem aplicações com frequências de funcionamento altas.
3. Propriedades elétricas estáveis contra a frequência
O material de RO4350B possui as propriedades de circuitos da micro-ondas do RF, de redes de harmonização e de linhas de transmissão controladas da impedância.
4. Baixo coeficiente térmico da constante dielétrica
Isto permite que o RO4350B exiba a estabilidade dimensional excelente, uma propriedade necessária para construções dielétricas misturadas de PCBs da multi-camada e seguro chapeado através dos furos.
5. Custo
As estratificações de RO4350B podem ser fabricadas usando os processos FR-4 padrão, não exigem speicalized através dos prcoesses da preparação, podem ser processadas por sistemas de manipulação automatizados e pelo equipamento de esfrega usados para a preparação de superfície de cobre. Este as propriedades permitem-na podem usar-se na fabricação do volume e obter fixadas o preço competitivamente.
Capacidade do PWB
O dobro tomou partido placas de circuito em RO4350B está disponível em uma variedade de espessuras, tais como 10mil, 20mil, 30mil e 60mil. Usou-se em uma variedade de aplicações típicas e não-tradicionais da micro-ondas/radiofrequência, tais como as antenas da estação base, o atenuador, os amplificadores de potência, o RFID, o radar e os sensores etc.
| Material do PWB: | Estratificações cerâmicas reforçadas de vidro do hidrocarboneto |
| Código: | Rogers RO4350B |
| Constante dielétrica: | 3,48 ±0.05 (processo) |
| 3,65 (projeto) | |
| Contagem da camada: | 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) |
| Peso de cobre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Espessura do PWB: | 10mil (0.254mm), 20mil (0.508mm) |
| 30mil (0.762mm), 60mil (1.524mm) | |
| Tamanho do PWB: | ≤400mm X 500mm |
| Máscara da solda: | Etc. verde, preto, azul, amarelo, vermelho. |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. |

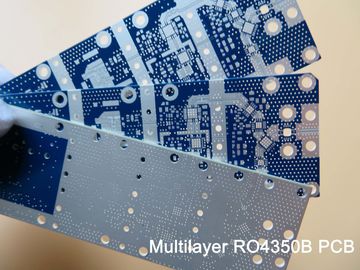

PWB Multilayer
O PWB multilayer de RO4350B é na maior parte quatro-camada, seis-camada e oito-camada, e alguns são projetados como a três-camada (quatro-camada falsa), cinco-camada (seis-camada falsa) e assim por diante.
PWB híbrido
A fim salvar custos de gastos de fabricação sem reduzir a perda do sinal no ambiente de alta frequência, o material da fibra de vidro FR-4 é misturado com o RO4350B na placa de circuito da multi-camada. O material de alta frequência é usado na camada do sinal e o material da fibra de vidro FR-4 é usado em outras camadas.
PWB DE RO4350B
A cor básica do PWB de RO4350B é branca.
Nós especializamo-nos dentro para fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa.
Se você tem quaisquer exigências neste tipo do PWB, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
