Lugar de origem: | China |
Marca: | Bicheng Technologies Limited |
Certificação: | UL |
Número do modelo: | BIC-XXXX-V1.27 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | USD 2.99-9.99 PER PIECE |
Detalhes da embalagem: | vácuo |
Tempo de entrega: | dez dias úteis |
Termos de pagamento: | T / T, Western Union |
Habilidade da fonte: | 45000 partes pelo mês |
Número de camadas: | 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) | Cola Epoxy de vidro:: | RF-35TC Taconic |
---|---|---|---|
Folha final: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Heig1.0-5.0mmht final do PWB:: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. | Cor da máscara da solda:: | Etc. verde, preto, azul, amarelo, vermelho. |
Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Olá! todos,
Hoje, nós introduzimos o PWB de alta frequência construído em RF-35TC.
RF-35TC é um PTFE baseado, material enchido cerâmico da alta frequência da fibra de vidro da empresa Taconic.
Primeiramente, olhe algumas de suas vantagens:
Gestão térmica excepcional
Este material oferece o desempenho superior da dissipação de calor, assim que é um tipo de estratificação de pequenas perdas termicamente condutora. É serido melhor para aplicações do poder superior. O calor dissipa longe dos ambos a linha de transmissão em componentes do PWB e os de superfície da montagem tais como o capacitor etc.
Similarmente, a estabilidade da DK é através de uma variação da temperatura larga; os ganhos e as eficiências da antena são aumentados, ligações de RF-35TC muito bem ao cobre do perfil baixo, reduzindo a perda de inserção.

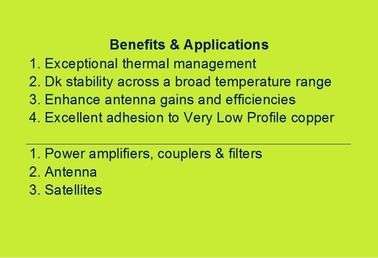

Indo para trás à tabela, deixe-nos olhar suas aplicações principais:
1. Amplificadores de potência: Extremamente - o baixo Df de 0,0011 e a condutibilidade térmica alta são particulares seridos para aplicações do amplificador de potência.
2. Acopladores: A baixa linha central CTE de Z e a temperatura DK estável são críticas para acopladores estreitos e largos da folha de prova da faixa.
3. Filtros: Os baixos valores de X e de Y CTE são cruciais para manter distâncias críticas entre elementos de traço em um filtro impresso
Além, é igualmente amplamente utilizado nas antenas, equipamento satélite e assim por diante. Em seguida, deixe-nos olhar nossas capacidades do PWB.
Capacidade do PWB | |
Material do PWB: | PTFE baseou a carcaça enchida cerâmica da fibra de vidro |
Designador: | RF-35TC |
Constante dielétrica @ 10GHz: | 3,50 |
Contagem da camada: | 1 camada, 2 camadas, tipo Multilayer, híbrido |
Peso de cobre: | 0.5oz, 1oz, 2oz |
Espessura do PWB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
(carcaça 10mil, 20mil, 30mil, 60mil) | |
Máscara da solda: | Etc. verde, vermelho, preto, branco, azul. |
Tamanho do PWB: | ≤400mm X 500mm |
Revestimento de superfície: | Cobre desencapado, HASL, ENIG, lata etc. da imersão. |
Presentemente, nossa empresa pode fornecer o único PWB tomado partido, o PWB tomado partido dobro, o PWB da multi-camada e o PWB híbrido.
A espessura de cobre é principalmente 1oz e 2oz.
De acordo com usos diferentes, há muitos tipos da espessura para escolher, como de 0.3mm, de 0.6mm, de 0.8mm e de 1.6mm.
A cor da máscara da solda está disponível etc. verde, vermelho, preto, branco e azul.
Nosso tamanho máximo do PWB está dentro de 400X 500mm.
Uma variedade de revestimentos de superfície estão disponíveis, como o cobre desencapado, o nível de ar quente, ouro da imersão e lata da imersão.
A cor básica do PWB de RF-35TC é marrom e cinzenta.
Nossa empresa centra-se sobre protótipos, o grupo pequeno e a produção em massa. Se você tiver todas as perguntas, sinta por favor livre contactar-nos.
Obrigado lendo.
