RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210,RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
 |
| Lugar de origem: | China |
| Marca: | Bicheng Technologies Limited |
| Certificação: | UL |
| Número do modelo: | BIC-XXXX-V1.29 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | USD 2.99-9.99 PER PIECE |
| Detalhes da embalagem: | vácuo |
| Tempo de entrega: | dez dias úteis |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 45000 partes pelo mês |
| Número de camadas: | 1 camada, 2 camadas, tipo Multilayer, híbrido (misturado) | Cola Epoxy de vidro:: | TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 |
|---|---|---|---|
| Folha final: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Heig1.0-5.0mmht final do PWB:: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, prata, OSP, etc. | Cor da máscara da solda:: | Etc. verde, preto, azul, amarelo, vermelho. |
| Cor da legenda componente: | Etc. verde, preto, azul, amarelo, vermelho. | Teste: | Expedição prévia do teste elétrico de 100% |
Olá! todos,

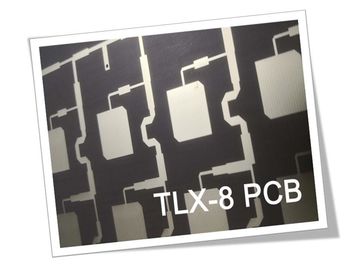

Hoje, nós estamos indo falar sobre o PWB de alta frequência do TLX.
O TLX é uma série de estratificações da fibra de vidro de PTFE lançadas por Taconic Empresa. Oferece a confiança em uma vasta gama de aplicações do RF. Este material é versátil devido a sua escala de 2,45 - de 2,65 DK. É apropriado para a baixa micro-ondas PCBs da contagem da camada.
Deixe-nos em primeiro lugar ver as vantagens de que nós tiramos proveito.
1. Dimensionalmente estável:
Pode experimentar o nível elevado de vibração, tal como o lançamento do espaço.
2. Propriedades térmicas excelentes:
Pode experimentar a exposição de alta temperatura, tal como o trabalho nos módulos do motor.
3. Baixa e constante dielétrica estável e firmemente DK controlada.
2,45 de agrupamento a 2,65 na tolerância +/--0,04
4. Absorção da baixa umidade
Submetendo-se a ambientes severos extremos, tais como o trabalho no mar
5. Chama - categoria retardadora, Vo do UL 94
6. Baixo DF
O TLX é material ideal para o uso na aplicação de seguir a lista devido a seus escala larga da DK e revestimento disponível do espessura e o de cobre.
1. Sistemas do radar,
2. Comunicações móvéis,
3. Equipamento de teste da micro-ondas,
4. Dispositivos de transmissão por micro-ondas,
5. Antenas,
6. Misturadores, divisores, filtros e combinadores
Há TLX-0, TLX-9, TLX-8, TLX-7 e TLX-6 na família do TLX. Frequentemente usou-se na única placa da camada, no revestimento de superfície da placa etc. da dupla camada é principalmente com cobre desencapado, nível de ar quente e ouro da imersão.
| Capacidade do PWB | |
| Material do PWB: | Fibra de vidro de PTFE |
| Família do TLX (±0.04 constante dielétrico) | TLX-0 (DK=2.45) |
| TLX-9 (DK=2.50) | |
| TLX-8 (DK=2.55) | |
| TLX-7 (DK=2.60) | |
| TLX-6 (DK=2.65) | |
| Contagem da camada: | 1 camada, 2 camadas, 4 camadas. |
| Peso de cobre: | 0.5oz, 1oz, 2oz |
| Espessura do PWB: | 0.5mm, 0.8mm, 1.0mm, |
| 1.5mm, 3.2mm | |
| Tamanho do PWB: | ≤400mm X 500mm |
| Revestimento de superfície: | Cobre desencapado, HASL, ENIG, lata etc. da imersão. |
A cor básica do PWB de alta frequência do TLX é marrom e preta.
Nós especializamo-nos em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa.
Se você tem quaisquer exigências neste tipo do PWB, sinta por favor livre contactar-nos.
Obrigado para sua leitura.
