Placa do PWB de Rogers 5870 RT/duroid 5870

produtos

Placa do PWB de Rogers 5870 RT/duroid 5870

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	vácuo
Período de entrega:	dez dias úteis
método de pagamento:	T / T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-XXXX-V1.30

Número de camadas:

1 camada, 2 camadas, tipo Multilayer, híbrido (misturado)

Cola Epoxy de vidro::

PWB de RT/duroid 5870

Folha final:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Heig1.0-5.0mmht final do PWB::

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, prata, OSP, etc.

Cor da máscara da solda::

Etc. verde, preto, azul, amarelo, vermelho.

Cor da legenda componente:

Etc. verde, preto, azul, amarelo, vermelho.

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

vácuo

Tempo de entrega:

dez dias úteis

Termos de pagamento:

T / T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Olá! todos,

Hoje, nós introduzimos o PWB de alta frequência construído em estratificações de RT/duroid 5870.

RT/duroid 5870 é microfiber de vidro reforçou o composto de PTFE de Rogers Corporation, que é projetado exigindo aplicações de circuito do stripline e do microstrip.

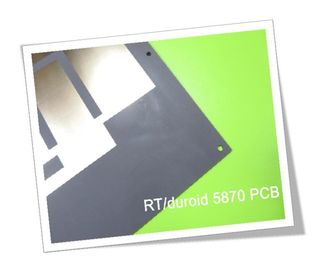

Placa do PWB de Rogers 5870 RT/duroid 5870 0

Deixe-nos ver as razões para usar o material de RT/duroid 5870.

1) Os microfibers aleatoriamente orientados conduzem à uniformidade constante dielétrica excepcional.

2) A constante dielétrica de estratificações de RT/duroid 5870 é uniforme do painel ao painel e é constante sobre uma escala de frequência larga.

3) Seu baixo fator de dissipação estende a utilidade de estratificações de RT/duroid 5870 à Ku-faixa e acima.

4) Projetado para a aplicação do microstrip e do stripline

Capacidade do PWB
Material do PWB:	Microfiber de vidro compostos reforçados de PTFE
Designador:	RT/duroid 5870
Constante dielétrica:	2,33 ±0.02 (processo)
Constante dielétrica:	2,33 (projeto)
Contagem da camada:	1 camada, 2 camadas, tipo Multilayer, híbrido (misturado)
Peso de cobre:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB:	10mil (0.254mm), 20mil (0.508mm)
Espessura do PWB:	31mil (0.787mm), 62mil (1.575mm)
Tamanho do PWB:	≤400mm X 500mm
Máscara da solda:	Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, lata da imersão, OSP.

RT/duroid 5870 é usado frequentemente em PWB tomado partido dobro, PWB multilayer e PCB.It híbrido está disponível em uma variedade de espessuras para o PWB tomado partido dobro, tal como 10mil, 20mil, 31mil e 62mil. Os revestimentos de superfície são cobre desencapado, HASL, ENIG, dente da imersão e OSP para a opção.

Placa do PWB de Rogers 5870 RT/duroid 5870 1

As aplicações típicas são os circuitos do microstrip e do stripline, a antena de faixa larga da linha aérea comercial, os sistemas do radar, as aplicações da onda de milímetro, a antena de rádio digital ponto a ponto etc.

Placa do PWB de Rogers 5870 RT/duroid 5870 2

A cor básica do PWB de RT/duroid 5870 é preta.

Nós especializamo-nos em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa.

Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.
