PWB tomado partido dobro da alta frequência de Rogers construído em 32mil RO4003C

produtos

PWB tomado partido dobro da alta frequência de Rogers construído em 32mil RO4003C

MOQ:	1
preço:	USD 2.99-9.99 PER PIECE
embalagem padrão:	vácuo
Período de entrega:	dez dias úteis
método de pagamento:	T / T, Western Union
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise

Certificação

Número do modelo

BIC-115-V1.15

Número de camadas:

Cola Epoxy de vidro::

RO4003C 32mil (0.813mm)

Folha final:

Altura final do PWB::

0,82 milímetros ±10%

Revestimento de superfície:

Ouro da imersão

Cor da máscara da solda::

verde

Cor da legenda componente:

branco

Teste:

Expedição prévia do teste bonde de 100%

Quantidade de ordem mínima:

Preço:

USD 2.99-9.99 PER PIECE

Detalhes da embalagem:

vácuo

Tempo de entrega:

dez dias úteis

Termos de pagamento:

T / T, Western Union

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

O dobro tomou partido PWB de alta frequência construído em 32mil RO4003C

Descrição geral

Este é um tipo de PWB tomado partido dobro do RF construído em 0.813mm (32mil) RO4003C para a aplicação de amplificadores do RF.

Especificações básicas

Matéria-prima: RO4003C 32mil (0.813mm)

Constante dielétrica: 3.38+/-0.05

Contagem da camada: 2 camadas

Tipo: Através dos furos

Formato: 110mm x 110mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Μm exterior da camada 35

Máscara da solda | Legenda: Verde | Branco

Altura final do PWB: 0,82 milímetros

Padrão: Classe 2 do IPC 6012

Embalagem: 20 partes são embaladas para a expedição.

Prazo de execução: 7 dias de trabalho

Vida útil: 6 meses

Características e benefícios

RO4003C exibe uma constante dielétrica estável sobre uma escala de frequência larga. Isto faz-lhe uma carcaça ideal para aplicações de faixa larga;

A característica da baixa perda dielétrica faz a perda do sinal em um nível inferior, que faça a transmissão do sinal do equipamento inteiro excelente;

Tg > ℃ 280;

O projeto de engenharia impede que os problemas ocorram na pre-produção;

ISO9001, ISO14001, UL certificou a fábrica de fabricação;

Inspeção de AOI;

Mais de 16 anos de experiência do PWB;

Aplicações

Rádio da frequência ultraelevada, rádio de VHF, antena interna de tapeçaria, combinador

Capacidade 2021 do PWB

Parâmetro	Valor
Contagens da camada	1-32
Material da carcaça	FR-4 (que inclui Tg alto 170, CTI>600V alto); Alumínio baseado; Cobre baseado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2.65 etc…; Polyimide e ANIMAL DE ESTIMAÇÃO.
Tamanho máximo	Teste de voo: 900600mm, teste 460380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa	±0.0059” (0.15mm)
Espessura do PWB	0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm)	±8%
Tolerância da espessura (t<0.8mm)	±10%
Espessura da camada da isolação	0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima	0,003" (0.075mm)
Espaço mínimo	0,003" (0.075mm)
Espessura de cobre exterior	35µm--420µm (1oz-12oz)
Espessura de cobre interna	17µm--350µm (0.5oz - 10oz)
Furo de broca (mecânico)	0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico)	0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico)	0,00295" (0.075mm)
Registro (mecânico)	0,00197" (0.05mm)
Prolongamento	12:1
Tipo da máscara da solda	LPI
Min Soldermask Bridge	0,00315" (0.08mm)
Min Soldermask Clearance	0,00197" (0.05mm)
Tomada através do diâmetro	0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância	±10%
Revestimento de superfície	HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro

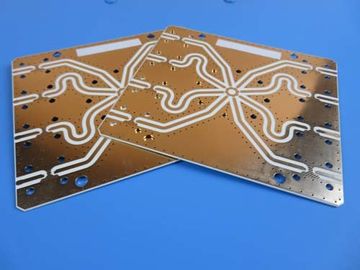

PWB tomado partido dobro da alta frequência de Rogers construído em 32mil RO4003C 0

PWB de alta velocidade,

projeto de circuito de alta frequência,

pcb manufacturing
