PWB TLY-5 de alta frequência

produtos

PWB TLY-5 de alta frequência

MOQ:	1
preço:	USD 2.88-6.99 per piece
embalagem padrão:	vácuo
Período de entrega:	4-5 dias úteis
método de pagamento:	T / T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Technologies Limited

Certificação

Número do modelo

BIC-xxxx-V1.32

Número de camadas:

1 camada, 2 camadas, 4 camadas.

Cola Epoxy de vidro:

TLF-35

Altura final do PWB:

0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm

Folha final externo:

0.5oz, 1oz, 2oz

Revestimento de superfície:

Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Cor da máscara da solda:

Etc. verde, branco, preto.

Cor da legenda componente:

Etc. verde, branco, preto.

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.88-6.99 per piece

Detalhes da embalagem:

vácuo

Tempo de entrega:

4-5 dias úteis

Termos de pagamento:

T / T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Olá! todos,

Hoje, nós estamos falando sobre o PWB de alta frequência construído no material de TLY.

As estratificações de TLY são fabricadas com fibra de vidro tecida muito de pouco peso, que são de Taconic Empresa. São mais dimensionalmente estáveis do que a fibra desbastada reforçou compostos de PTFE. Desde que são mais mecanicamente estáveis, é apropriado para a fabricação do volume alto.

O baixo fator de dissipação permite o desenvolvimento bem sucedido para as aplicações automotivos do radar projetadas em 77 gigahertz assim como em outras antenas em frequências da onda de milímetro.

PWB TLY-5 de alta frequência 0

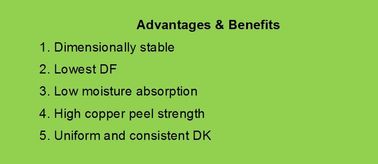

Nós tiramos proveito de suas seguintes vantagens:

1. Dimensionalmente estável:

A fabricação do volume alto torna-se possível.

2. O mais baixo DF

Na baixa escala constante dielétrica, o fator de dissipação é aproximadamente 0,0009 em 10 gigahertz.

3. Absorção da baixa umidade

Pode trabalhar no ambiente severo.

4. Força de casca de cobre alta

É até 2,32 altos, dimensionalmente estável.

5. DK uniforme e consistente

Para a maioria de espessuras, a constante dielétrica pode ser especificada em qualquer lugar dentro desta escala com uma tolerância de +/--0,02

PWB TLY-5 de alta frequência 1

As aplicações típicas incluem:

Radar automotivo

Comunicações celulares

Comunicações satélites

Amplificadores de potência, filtros, acopladores

LNBs, LNAs, LNCs

O espaço aéreo, aviónica

Posto em fase - antenas de disposição

Há 6 membros na família de TLY. Nós temos o estoque para TLY-5. Outro são comprados de acordo com a exigência dos clientes.

Capacidade do PWB
Material do PWB:	Fibra de vidro tecida de pouco peso
Família de TLY (±0.02 constante dielétrico)	TLY-5A (DK=2.17)
	TLY-5A-L (DK=2.17)
	TLY-5 (DK=2.20)
	TLY-5-L (DK=2.20)
	TLY-3 (DK=2.33)
	TLY-3FF (DK=2.33)
Contagem da camada:	1 camada, 2 camadas, 4 camadas.
Peso de cobre:	0.5oz, 1oz, 2oz
Espessura do PWB:	0.2mm, 0.3mm, 0.6mm,
Espessura do PWB:	0.8mm, 1.6mm
Tamanho do PWB:	≤400mm X 500mm
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, lata etc. da imersão.

Bicheng especializa-se em fornecê-lo o protótipo, os grupos pequenos e o serviço de produção em massa.

Se você tem quaisquer perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.

PWB TLY-5 de alta frequência 2

PWB de alta velocidade,

projeto de circuito de alta frequência,

pcb manufacturing
