Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão

Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão

  • Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão
  • Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão
  • Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão
Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão
Detalhes do produto:
Lugar de origem: China
Marca: Bicheng Technologies Limited
Certificação: UL
Número do modelo: BIC-179-V9.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 9.99-99.99
Detalhes da embalagem: Vácuo
Tempo de entrega: 10 dias de trabalho
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 45000 partes pelo mês
Contato
Descrição de produto detalhada
Cola Epoxy de vidro: AD1000 Altura final do PWB: ± 10% de 0.8mm
Folha final externo: 1 onça Revestimento de superfície: ouro da imersão
Cor da máscara da solda: Verde do brilho Cor da legenda componente: branco
Número de camadas: 2 Teste: Expedição prévia do teste elétrico de 100%

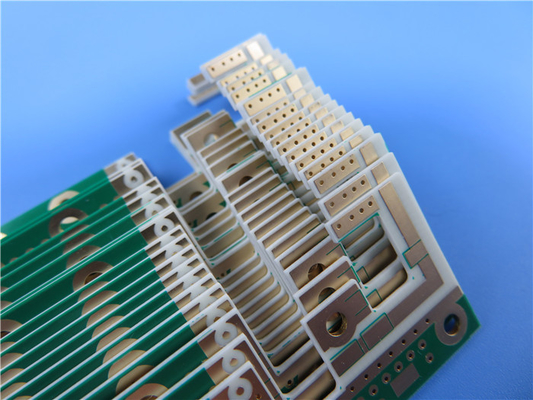

Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Breve introdução

AD1000 é um material de alta frequência dielétrico alto da constante (10,2 ou maior), uma estratificação reforçada de vidro tecida. Permite a miniaturização do circuito, comparada aos materiais de pequenas perdas tradicionais e permite-à maior estabilidade dimensional e o vigor mecânico do que outras 10 estratificações da DK. As estratificações AD1000 são consideradas um material macio que possa carregar o esforço vibracional, não precisam o processamento complicado especial ou a manipulação durante o processo da fabricação, comparando com os materiais cerâmicos puros.



Características:

1. O vidro tecido reforçou PTFE/Ceramic com a DK alta de 10,2

2. Condutibilidade térmica de 0,81 W/mK

3. A força de casca de cobre alta permite uma linha larguras gravada mais fina

4. A mais baixa perda de inserção

5. Tamanhos maiores do painel disponíveis

6. Absorção da baixa umidade de 0,03%

7. Altamente acessório componente cerâmico da confiança e confiança de PTH resultando dos valores excelentes de CTE



Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão 0

Rogers AD1000 imprimiu o dobro do PWB de Arlon High Frequency da placa de circuito tomado partido do ouro da imersão 1







Aplicações típicas:

1. Sistemas de vacância de colisão dos aviões (TCA)

2. À terra - sistemas de vigilância baseados do radar

3. Amplificadores de baixo nível de ruído (LNAs)

4. Antenas miniaturizadas dos circuitos & do remendo

5. Amplificadores de potência (PAs)

6. Módulos e distribuidores do radar

7. X-faixa e abaixo



Nossa capacidade do PWB (AD1000)

Material do PWB: PTFE/Ceramic reforçado de vidro tecido encheu-se
Designação: AD1000
Constante dielétrica: 10,2
Fator de dissipação 0,0023 10GHz
Contagem da camada: PWB tomado partido dobro, PWB Multilayer, PWB híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 59mil (1.499mm), 125mil (3.175mm), 127mil (3.226mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP etc….



Por que nos escolha?

1. O projeto de engenharia impede que os problemas ocorram na pre-produção;

2. ISO9001, ISO14001, ISO13485, UL certificou a fábrica de fabricação;

3. Inspeção de AOI;

4. Entrega na taxa mais alta da em-tempo-entrega do tempo de 98%;

5. oficina 16000㎡;

6. capacidade da saída 30000㎡ pelo mês;

7. 8000 tipos de PWB pelo mês;

8. Verificação rápida de CADCAM e cotação livre do PWB;

9. Mais do que os anos 18+ de experiência do PWB;

10. Taxa da queixa do cliente: <1>



O outro PCBs de alta frequência disponível

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B DK2.2, DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic etc.

AD450, AD600, TC350 etc.
