PWB tomado partido da micro-ondas do PWB 125mil 3.2mm de RF-60A RF dobro Taconic com ouro da imersão

MOQ: 1
preço: USD 9.99-99.99
embalagem padrão: Vácuo
Período de entrega: 10 DIAS DE TRABALHO
método de pagamento: T/T, Western Union
Capacidade de abastecimento: 50000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Technologies Limited
Certificação
UL
Número do modelo
BIC-147-V0.33
Número de camadas:
2
Vidro Epóxi:
RF-60A
folha final:
1 onça
Altura final do PCB:
3,2 mm ±10%
Revestimento de superfície:
Ouro de Imersão em Níquel Eletrolítico (ENIG) (1 µ" sobre 100 µ" de níquel)
Cor da máscara da solda:
Verde
Cor da legenda componente:
Branco
Teste:
Expedição prévia do teste elétrico de 100%
Quantidade de ordem mínima:
1
Preço:
USD 9.99-99.99
Detalhes da embalagem:
Vácuo
Tempo de entrega:
10 DIAS DE TRABALHO
Termos de pagamento:
T/T, Western Union
Habilidade da fonte:
50000 partes pelo mês
Descrição do produto

PWB tomado partido da micro-ondas do PWB 125mil 3.2mm de RF-60A RF dobro Taconic com ouro da imersão

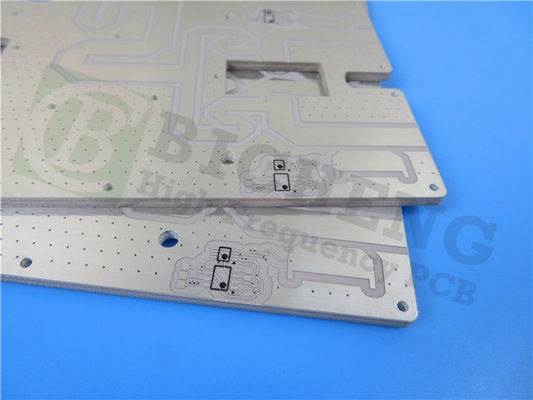

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



RF-60A é uma estratificação orgânico-cerâmica na família (ORCER) cerâmica orgânica de produtos Taconic. Tem com base no reforço de vidro tecido. É um resultado da experiência Taconic nos ambos tecnologia cerâmica da suficiência e em fibra de vidro revestida de PTFE. RF-60A exibe a resistência interlaminar excepcional da força bond e da solda. Seus resultados proprietários da composição na absorção da baixa umidade e em propriedades elétricas uniformes.



PWB tomado partido da micro-ondas do PWB 125mil 3.2mm de RF-60A RF dobro Taconic com ouro da imersão 0



O reforço de vidro tecido RF-60A assegura a estabilidade dimensional excelente e aumenta a força flexural. Exibe a baixa expansão da Z-linha central permitindo a confiança do chapear-através-furo em ambientes térmicos extremos. Com uma constante dielétrica de aproximadamente 6,15, é produtos altos ideais da DK para as aplicações que exigem o tamanho e o peso reduzidos do circuito. O baixo fator de perda elétrico faz-lhe uma seleção excelente para circuitos do RF.



PWB tomado partido da micro-ondas do PWB 125mil 3.2mm de RF-60A RF dobro Taconic com ouro da imersão 1



As estratificações de RF-60A são na conformidade completa com diretrizes orientadoras de RoHS e de WEEE e são compatíveis com as temperaturas exigidas para as soldas sem chumbo novas. Podem ser cortados, furado, moído e chapeado usando métodos padrão para materiais PTFE-tecidos da fibra de vidro, assim que a produção em massa torna-se possível.



Benefícios (geralmente:

Absorção da baixa umidade

DK estável sobre a frequência

Dimensionalmente estável

Baixa expansão da Z-linha central

Força Flexural alta

Ligações Interlaminar excepcionais



Aplicações típicas:

Amplificadores de potência

Filtros & acopladores

Componentes passivos

Antenas







Nossas capacidades do PWB (RF-60A)

Material do PWB: estratificações reforçadas fibra de vidro tecidas Orgânico-cerâmicas
Designação: RF-60A
Constante dielétrica: 6,15 ±0.25
Fator de dissipação Gigahertz do DF 0.0038@10
Condutibilidade térmica 0,4 W/MK
Contagem da camada: Dupla camada, PWB Multilayer, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 10mil (0.254mm), 25mil (0.635mm), 31mil (0.787mm), 50mil (1.27mm), 60mil (1.524mm), 125mil (3.175mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, OSP, lata da imersão etc….







Folha de dados de RF-60A Taconic

Propriedade Método do teste Unidade Valor Unidade Valor
DK @ 10 gigahertz IPC-650 2.5.5.6   6,15   6,15
Df @ 10 gigahertz IPC-650 2.5.5.5 .1   0,0038   0,0038
Absorção da umidade IPC-650 2.6.2.1 % 0,02 % 0,02
Divisão dielétrica IPC-650 2.5.6 quilovolt 53 quilovolt 53
Força dielétrica ASTM D 149 V/mil 880 kV/mm 35
Resistividade de volume IPC-650 2.5.17.1 (após a umidade) Mohm/cm 9,0 x 108 Mohm/cm 9,0 x 108
Resistividade de superfície IPC-650 2.5.17.1 (após a umidade) Mohm 2,28 x 108 Mohm 2,28 x 108
Resistência de arco IPC-650 2.5.1 Segundos 193 Segundos 193
Força Flexural (DM) ASTM D 790 libra por polegada quadrada 18.300 N/mm2 126,2
Força Flexural (CD) ASTM D 790 libra por polegada quadrada 14.600 N/mm2 100,7
Resistência à tração (DM) ASTM D 3039 libra por polegada quadrada 19.500 N/mm2 134,4
Resistência à tração (CD) ASTM D 3039 libra por polegada quadrada 16.300 N/mm2 112,4
Módulo Young ASTM D 3039 kpsi 1.590 N/mm2 11.000
A relação de Poisson ASTM D 3039   0,068 N/mm2 0,068
Módulo compressivo ASTM D 695 (23°C) kpsi 338   2.330
Força de casca (1 onça. ED) Segundo de IPC-650 2.4.8. 5.2.2 (esforço térmico) lbs/in 8 N/mm 1,4
Estabilidade dimensional (DM) Segundo de IPC-650 2.4.39. 5,4 (depois que coza) mils/in 0,68 mm/M 0,68
Estabilidade dimensional (CD) Segundo de IPC-650 2.4.39. 5,4 (depois que coza) mils/in 1,05 mm/M 1,05
Densidade (gravidade específica) ASTM D 792 g/cm3 2,79 g/cm3 2,79
Condutibilidade térmica ASTM F 433 W/M*K 0,4 W/M*K 0,4
CTE (linha central de X) ASTM D 3386 (- 30°C - 125°C) ppm/°C 9 ppm/°C 9
CTE (linha central de Y) ASTM D 3386 (- 30°C - 125°C) ppm/°C 8 ppm/°C 8
CTE (linha central de Z) ASTM D 3386 (- 30°C - 125°C) ppm/°C 69 ppm/°C 69
Desgaseificação (% dos TML) ASTM E 595* % 0,02 % 0,02
Desgaseificação (% de CVCM) ASTM E 595* % 0,00 % 0,00
Desgaseificação (% de WVR) ASTM E 595* % 0,01 % 0,01
Avaliação da inflamabilidade UL 94   V-0   V-0
