PWB de alta frequência da placa de circuito impresso 1.6mm de F4B F4BM265 3oz PTFE

produtos

PWB de alta frequência da placa de circuito impresso 1.6mm de F4B F4BM265 3oz PTFE

MOQ:	1
preço:	USD 2.88-6.99 per piece
embalagem padrão:	Vácuo
Período de entrega:	4-5 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	45000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-XXXX-V1.38

Número de camadas:

2 camadas

Cola Epoxy de vidro:

F4B DK 2,65

Altura final do PWB:

1.6mm

Folha final externo:

Revestimento de superfície:

Cor da máscara da solda:

Cor da legenda componente:

Teste:

Expedição prévia do teste elétrico de 100%

Quantidade de ordem mínima:

Preço:

USD 2.88-6.99 per piece

Detalhes da embalagem:

Vácuo

Tempo de entrega:

4-5 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

45000 partes pelo mês

Descrição do produto

Olá! todos,

Hoje nós falamos sobre um tipo de placa de circuito de alta frequência de F4B.

O material de alta frequência da série de F4B é principalmente pano da fibra de vidro de PTFE e cerâmico-encheu o pano etc. da fibra de vidro de PTFE. É uma série de materiais de alta frequência do tipo chinês, que é barato no preço e no estábulo na qualidade. É aplicado extensamente ao radar, navegação, uma comunicação satélite, 4G comunicações, comunicações 5G e semelhante.

Especificações do PWB
Contagem da camada:	O dobro tomou partido
Matéria-prima:	F4B DK 2,65
Dimensão:	210 x 115mm
Espessura terminada	1.6mm ±10%
Peso de cobre terminado:	3oz
SMOBC:	Não
Revestimento de superfície:	Ouro da imersão

As especificações principais desta placa são placa tomada partido dobro, a carcaça é F4B, DK em 2,65, 210mm por muito tempo por 115mm largo, 1.6mm terminou 3oz de cobre grosso, terminado, nenhuma máscara da solda nenhum silkscreen, e o revestimento de superfície é ouro da imersão.

Deixe-nos ver acima a pilha.

PWB de alta frequência da placa de circuito impresso 1.6mm de F4B F4BM265 3oz PTFE 0

A camada superior e a camada inferior são o cobre 3oz terminaram. O material dielétrico de F4b é no meio de 2 camadas de cobre, mostrando a constante dielétrica em 2,65

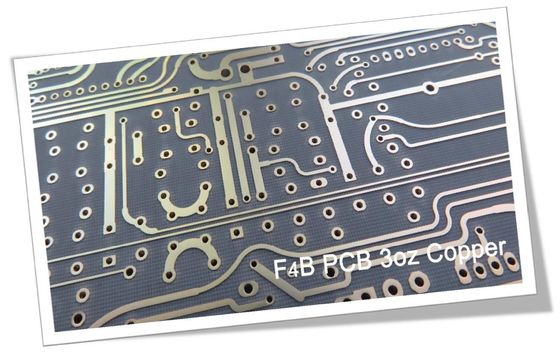

PWB de alta frequência da placa de circuito impresso 1.6mm de F4B F4BM265 3oz PTFE 1

Da foto desta placa, a trilha é mais grossa do que placas a normais; o revestimento de superfície é ouro da imersão e nenhuns máscara e silkscreen da solda.

Capacidade do PWB
Material do PWB:	PTFE
Código:	Série de F4B
Constante dielétrica:	2,2, 2,55 e 2,65
Constante dielétrica:	2,17, 2,45, 2,75 e 3,0
Contagem da camada:	1 camada, 2 camadas, tipo Multilayer, híbrido
Peso de cobre:	0.5oz, 1oz, 2oz, 3oz
Espessura do PWB:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
Espessura do PWB:	1.5mm, 2.0mm, 3.0mm, 4.0mm e 5.0mm, etc.
Tamanho do PWB:	≤400mm X 500mm
Revestimento de superfície:	Cobre desencapado, HASL, ENIG, lata etc. da imersão.

A constante dielétrica do material de F4B é placa que larga, variando 2,2 a 3,0 etc. a espessura varia 0.17mm a 5.0mm. Nós podemos fornecê-lo o serviço do protótipo, os grupos pequenos e o serviço de produção em massa.

Se você tiver todas as perguntas, sinta por favor livre contactar-nos.

Obrigado para sua leitura.
