Polyimide FPC Keypad Connector FlexibleFPC de 2 camadas de 0,2 mm de espessura

produtos

Polyimide FPC Keypad Connector FlexibleFPC de 2 camadas de 0,2 mm de espessura

MOQ:	1
preço:	USD40~50 per piece
embalagem padrão:	Vácuo
Período de entrega:	6-7 dias de trabalho
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	50000 partes pelo mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Bicheng Enterprise Limited

Certificação

Número do modelo

BIC-0409-V4.09

Tamanho do PCB flexível:

120.18 x 30.28 mm

Número de camadas:

Material do quadro:

Poliimida 25µm

Espessura da placa:

0.20mm

Espessura da superfície Cu:

35 μm

Cor de Coverlay:

Amarelo

Cor da serigrafia:

Branco

Função:

100% aprovado no teste elétrico

Quantidade de ordem mínima:

Preço:

USD40~50 per piece

Detalhes da embalagem:

Vácuo

Tempo de entrega:

6-7 dias de trabalho

Termos de pagamento:

T/T, Paypal

Habilidade da fonte:

50000 partes pelo mês

Descrição do produto

Perfil do produto

1.1 Descrição geral

Este é um tipo de circuito impresso flexível para aplicação de teclado.

0O laminado de base é do ITEQ, é fabricado de acordo com o IPC 6012 Classe 2 usando

O reforço da poliimida é aplicado na parte de inserção.

1Características e benefícios

A. Excelente flexibilidade
B. Redução do volume
C. Redução de peso
D. Consistência da montagem
E. Aumento da fiabilidade
F. Controlabilidade do projecto dos parâmetros eléctricos
G. A ponta pode ser soldada inteira
H. Opcionalidade dos materiais
I. Baixo custo
J. Continuidade do tratamento
K. Pequenas quantidades, protótipos e produção.
L. DDU Envio de porta a porta com custos de transporte competitivos.

1.3 Aplicação

Ecrã/panel sensível ao toque de capacidade,
Interfone de controlo industrial,
Eletrostática de consumo
Bracelete de tabuleiro mole,

1.4 Parâmetro e ficha de dados

Parâmetro e Ficha de dados
Tamanho do PCB flexível	120.18 x 30.28 mm
Número de camadas	2
Tipo de placa	PCB flexíveis
Espessura da placa	0.20mm
Material do quadro	Polyimida 25 μm
Fornecedor de material de tabuleiro	ITEQ
Tg Valor do material do cartão	60°C

Espessura de PTH Cu	≥ 20 μm
Espessura da camada interna	N/A
Espessura da superfície Cu	35 μm

Cor da cobertura	Amarelo
Número de coberturas	2
Espessura do revestimento	25 μm
Material de endurecimento	Polyimida
Espessura do endurecedor	0.2 mm

Tipo de tinta de serigrafia	IJR-4000 MW300
Fornecedor de filtro de seda	TAIYO
A cor da tela de seda	Branco
Número de filtros de seda	1

Teste de descascagem de Coverlay	Não descascável
Legenda Adesão	3M 90°C Sem descamação após Min. 3 vezes de ensaio

Revestimento de superfície	Ouro de imersão
Espessura do níquel/ouro	Au: 0,03 μm ((min.); Ni 2-4 μm
RoHS exigido	- Sim, sim.
Famabilidade	94-V0

Teste de choque térmico	Passagem, -25°C±125°C, 1000 ciclos.
Estresse térmico	Passagem, 300±5°C, 10 segundos, 3 ciclos, sem delaminação, sem bolhas.
Função	100% de aprovação no ensaio elétrico
Fabricação	Conformidade com as normas IPC-A-600H e IPC-6013C classe 2

A variedade de PCB flexíveis

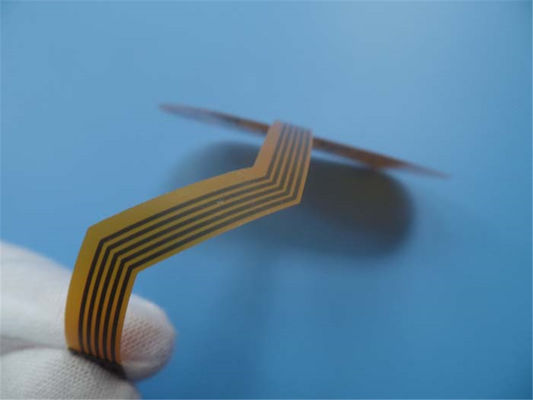

Polyimide FPC Keypad Connector FlexibleFPC de 2 camadas de 0,2 mm de espessura 0

Roteamento CNC

Polyimide FPC Keypad Connector FlexibleFPC de 2 camadas de 0,2 mm de espessura 1
