Substrato RF TMM10 construído para PCB de camada única, dupla camada, multicamadas e híbridas

produtos

Substrato RF TMM10 construído para PCB de camada única, dupla camada, multicamadas e híbridas

MOQ:	1PCS
preço:	0.99-99USD/PCS
embalagem padrão:	Packing
Período de entrega:	2-10 working days
método de pagamento:	T/T, Paypal
Capacidade de abastecimento:	50000pcs

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin

China

Marca

Rogers

Certificação

ISO9001

Model Number

TMM10

Pcb Layer:

1-28layers

Through Hole Technology:

Silkscreen Color:

White

Thickness:

0.2-3.2mm

Min Line Width:

Board Thk:

1.0MM

Minimum Hole Size:

0.2 mm

Maximum Board Size:

Solder Mask Color:

Green

Layer:

Assembly Option:

Impedance Control:

50 ohm

Color:

White,yellow,green,blue...

Copper Weight:

0.5-3oz

Origin:

China

Minimum Order Quantity:

Preço:

0.99-99USD/PCS

Packaging Details:

Packing

Delivery Time:

2-10 working days

Payment Terms:

T/T, Paypal

Supply Ability:

50000pcs

Descrição do produto

Que placas de circuito fabricamos? (21)

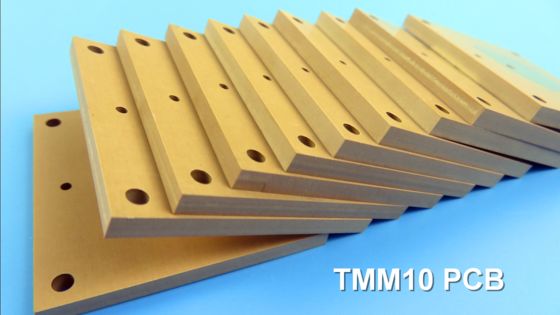

TMM10 PCB de alta frequência

Introdução

Os materiais de microondas termorresistentes Rogers TMM10 são compósitos de polímero termo-resistentes cerâmicos projetados para aplicações de stripline e microstrip de alta confiabilidade de orifício.

Combina as vantagens dos substratos de PTFE e de cerâmica, sem ser limitado pelas suas propriedades mecânicas e técnicas de produção.

Substrato RF TMM10 construído para PCB de camada única, dupla camada, multicamadas e híbridas 0

Características

O TMM10 apresenta uma constante dielétrica (Dk) de 9,20 +/-.23, permitindo projetos mais compactos e possibilitando a miniaturização.

Com um fator de dissipação de 0,0022 a 10 GHz, o TMM10 minimiza a perda de sinal para um desempenho eficiente.

O seu coeficiente térmico Dk de -38 ppm/°K aumenta a estabilidade nas variações de temperatura.

O coeficiente de expansão térmica é de 21 ppm/°K nos eixos X e Y, 20 ppm/°K na direção Z, o CTE de cobre combinado permite a produção de revestimento por furos de alta fiabilidade,e baixos valores de encolhimento por gravação.

Além disso, a condutividade térmica do TMM10 é de 0,76 W/mK, que é aproximadamente duas vezes superior à dos laminados tradicionais de PTFE/cerâmica, facilitando a remoção de calor.

O TMM10 oferece propriedades mecânicas que resistem efetivamente ao arrastamento e ao fluxo de frio, garantindo estabilidade a longo prazo em diversas aplicações.

Substrato RF TMM10 construído para PCB de camada única, dupla camada, multicamadas e híbridas 1

Capacidade de PCB

Material de PCB:	Compositos de polímeros termo-resistentes de cerâmica, hidrocarbonetos
Designação	TMM10
Constante dielétrica:	9.20 ± 0.23
Número de camadas:	PCB de camada única, dupla camada, multicamada, híbrido
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB:	15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Espessura do PCB:
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, ENEPIG, ouro puro, OSP, etc.

Na Bicheng, orgulhamos-nos das nossas capacidades de fabricação avançadas para laminados TMM10, oferecendo uma ampla gama de opções para atender aos diversos requisitos do projeto.

Somos capazes de fornecer PCBs de camada única, dupla camada, multicamada e híbridos, garantindo flexibilidade e personalização para várias aplicações.

Os pesos de cobre de 1 oz (35 μm) e 2 oz (70 μm) estão disponíveis para acomodar diferentes necessidades de desempenho.

As opções de espessura de PCB variam de 15 milímetros (0,381 mm) a um impressionante 500 milímetros (12,70 mm), permitindo-nos suportar projetos compactos e robustos.

A nossa capacidade de tamanho de PCB estende-se até 400 mm x 500 mm, tornando-nos bem equipados para projetos maiores.

Oferecemos uma variedade de cores de máscara de solda, incluindo verde, preto, azul, amarelo e vermelho, juntamente com vários acabamentos de superfície como cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, ENEPIG,ouro puro, e OSP.

Aplicações

O PCB TMM10 é comumente usado em várias aplicações, incluindo testadores de chips, polarizadores dielétricos, sistemas de comunicação por satélite, antenas GPS e antenas de patch, etc.

Obrigado por assistir, até à próxima.
