O TFA294 pode substituir materiais Rogers RT/duroid em aplicações espaciais?

Introdução

No exigente mundo da aviação, da defesa e das comunicações de ondas milimétricas, a confiabilidade e o desempenho dos materiais não são negociáveis.TFA294da Taizhou Wangling Insulation Material Factory é um substrato dieléctrico composto de cerâmica PTFE premium que oferece fiabilidade de nível aeroespacial com desempenho elétrico e térmico excepcionalParte da série TFA mais ampla, que inclui Dk opções de 2.94, 3.0, 6.15, e 10.2 TFA294 é projetado para substituir materiais de alto desempenho semelhantes de fornecedores ocidentais, oferecendo uma estabilidade de frequência superior até 77 GHz e além.

Ao contrário dos materiais tradicionais de PTFE/fibra de vidro tecida, os substratos da série TFA utilizam uma nova construção de PTFE cheia de cerâmica sem tecido de fibra de vidro.Isto elimina o "efeito de fibra de vidro" na propagação de ondas eletromagnéticas, resultando em perdas dieléctricas ultra-baixas, anisotropia minimizada e estabilidade de frequência excepcional, tornando-o ideal para as aplicações de onda milimétrica e aeroespacial mais exigentes.

Este artigo fornece uma visão geral abrangente das propriedades do laminado TFA294, um exemplo detalhado de projeto de PCB de 2 camadas e informações importantes sobre fontes para engenheiros e profissionais de compras.

O que é o laminado TFA294?

O TFA294 é um substrato dieléctrico de polietileno tetrafluoroetileno (PTFE) e composto cerâmico da série TFA fabricado pela Taizhou Wangling Insulation Material Factory.O material é produzido utilizando um processo avançado que não depende da impregnação tradicional de tecido de fibra de vidroEm vez disso, utiliza um processo de chapa pré-fabricada exclusivo combinado com técnicas de laminação especializadas.

Principais diferenças: Não há tecido de fibra de vidro

Os substratos da série TFA não contêm tecido de fibra de vidro (exceto quando a espessura dielétrica excede 1,5 mm, quando uma quantidade mínima é adicionada para suporte estrutural).são misturadas nanocerâmicas especiais uniformemente distribuídas com resina de PTFEEsta construção única oferece:

Nenhum "efeito de fibra de vidro" ️ As ondas eletromagnéticas se propagam sem a anisotropia dielétrica causada pelas fibras de vidro tecidas

Excelente estabilidade de frequência ¢ Desempenho consistente a partir de baixas frequências até 77 GHz e além

Perda dieléctrica ultra-baixa ­ Entre as mais baixas da sua classe Dk

Anisotropia X/Y/Z minimizada Propriedades elétricas verdadeiramente isotrópicas

Confiabilidade de nível aeroespacial

O TFA294 é especificamente concebido para aplicações aeroespaciais e de defesa, com:

Resistência à radiação excepcional Propriedades eléctricas e físicas estáveis após exposição à radiação

Baixa saída de gás

CTE combinado com cobre

Ampla gama de temperaturas de funcionamento -55°C a +260°C

Propriedades do laminado TFA294

Métodos de ensaio:

Constante dielétrica (típica): GB/T 12636-1990 ou IPC-TM-650 2.5.5.5 (Método de linha estriada, direcção Z)

Constante dielétrica (projeto): 50Ω Método de linha de microstrip, direção Z

Outras propriedades: IPC-TM-650 ou GBT4722-2017

Notas:

Todos os valores são dados de medição típicos destinados a auxiliar na selecção do material

Para espessuras dielétricas superiores a 1,5 mm, é adicionada uma quantidade mínima de tecido de fibra de vidro

Os dados não constituem garantias expressas ou implícitas; os utilizadores devem verificar a adequação para cada aplicação

Estabilidade de frequência excepcional (0,5 GHz 40 GHz+)

O TFA294 exibe uma destacada estabilidade de frequência em uma ampla faixa.

Constante dielétrica estável Dk permanece constante em toda a faixa de frequências

Perda ultra-baixa em todas as frequências ‡ Df de 0,0010 em 10 GHz e 20 GHz; 0,0012 em 40 GHz

Extensa-se até 77 GHz Embora os métodos de ensaio se limitem a 40 GHz, as excelentes propriedades do material se estendem a frequências de ondas milimétricas até 77 GHz e além,tornando-o ideal para radar automotivo e aplicações 5G/6G

Excelente estabilidade de temperatura (-55°C a 150°C)

TFA294 demonstra uma estabilidade de temperatura excepcional com:

TCDk de cerca de -5 ppm/°C ­ Uma das mais baixas da sua classe, garantindo variações mínimas da constante dielétrica em função da temperatura

Desempenho estável de fase Critical para aplicações sensíveis à fase, como antenas de matriz de fases e redes de formação de feixes

A gama de temperaturas utilizáveis excede em muito 150°C

Resumo das características e benefícios

Ofertas Padrão

TFA294 e a série TFA mais ampla estão disponíveis em uma ampla gama de espessuras, tamanhos de painéis e opções de revestimento de cobre.

Tamanhos padrão de painéis e revestimentos de cobre

Opções com garantia de metal (TFA294-AL / TFA294-CU)

A série TFA também oferece versões com suporte metálico para aplicações de blindagem ou dissipação de calor:

Exemplo de número de parte

TFA294-AL = TFA294 com suporte de alumínio
TFA294-CU = TFA294 com suporte de cobre

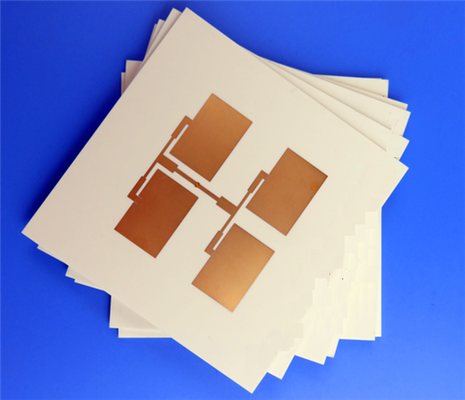

Exemplo de projeto de PCB de 2 camadas usando TFA294

Para demonstrar a aplicação prática do TFA294, o seguinte é um caso de projeto completo de PCB rígido de duas camadas.

Especificações de projeto de PCB

Observações do Projeto

Esta placa (97,53 mm × 100,28 mm) apresenta uma contagem moderada de componentes (21 componentes com apenas 2 redes, sugerindo um módulo funcional de RF dedicado.

40 mil (1.016 mm) espessura dielétrica Provê resistência mecânica robusta, mantendo características de impedância controladas

Nenhuma máscara de solda Preserva as características de perda ultra-baixa do TFA294; a máscara de solda introduziria perda dieléctrica adicional

Nenhum filtro de seda Mantenha uma superfície RF limpa; evita a contaminação

ENIG acabamento de superfície Provê excelente solderability e planosidade para ligações RF

A baixa perda do TFA294 (Df ≈ 0,0010) Critical para manter a integridade do sinal em altas frequências

Conformidade IPC-Classe-2

Destaques do processo de fabricação

Processamento de PTFE padrão TFA294 pode ser fabricado utilizando técnicas de PCB de PTFE padrão

Excelente capacidade de mecanização. As propriedades mecânicas do material permitem o processamento de buracos densos e de linhas finas.

Capacidade de múltiplas camadas. Adequado para aplicações de múltiplas camadas e backplane.

Testes elétricos 100% Garante a integridade funcional de todos os painéis

Aplicações típicas

- equipamento aeroespacial, espaço, equipamento de cabina, aeronaves;

- Microondas, antenas, antenas sensíveis à fase;

- radares de alerta precoce, radares aéreos, etc.;

- antenas de matriz de fases, redes de formação de feixe;

- Comunicações por satélite, navegação;

- Amplificadores de potência.

Família de produtos da série TFA

O TFA294 faz parte de uma família de produtos mais ampla que oferece múltiplas opções de Dk:

Nota: os TFA294 e TFA300 podem ser fornecidos com uma folha de cobre de resistência incorporada de 50Ω para aplicações de resistência integrada.

Conclusão

O TFA294 da Taizhou Wangling Insulation Material Factory oferece uma combinação convincente de confiabilidade de nível aeroespacial, perda ultra-baixa e estabilidade de frequência excepcional até 77 GHz e além.de peso não superior a 20 g/m20,94 ± 0.04Com um fator de dissipação de 0,0010 a 10 GHz e um TCDk de -5 ppm/°C, o TFA294 oferece o desempenho necessário para as aplicações de onda milimétrica, aeroespacial e de defesa mais exigentes.

As principais vantagens incluem:

Confiabilidade de nível aeroespacial resistente à radiação, com baixas emissões de gases, apto para o espaço

Perda ultra-baixa (Df = 0,0010)

Nenhum tecido de fibra de vidro Elimina o "efeito de fibra de vidro"; propriedades elétricas isotrópicas

Capacidade de 77 GHz ¢ Adequado para radar automóvel e comunicações de ondas milimétricas

Excelente estabilidade a temperaturas ¢ TCDk de -5 ppm/°C de -55°C a 150°C

CTE correspondente ao cobre (18/18/32 ppm/°C) ¢ PTHs fiáveis e estabilidade dimensional

Baixa absorção de humidade (0,03%) Performance estável em todos os ambientes

Alternativa rentável substituindo materiais ocidentais semelhantes por preços competitivos

Processamento de PTFE padrão Compativel com técnicas de fabrico padrão

Seja usado em eletrônicos de naves espaciais, radar de matriz em fase ou sensores automotivos de 77 GHz, o TFA294 fornece uma base confiável e de alto desempenho para os projetos de circuitos de alta frequência mais exigentes.

Sobre a fábrica de materiais de isolamento de Taizhou Wangling

A Taizhou Wangling Insulation Material Factory é uma empresa registada na norma ISO 9001, especializada em substratos de PTFE cerâmico composto de alta frequência para a indústria aeroespacial, de defesa,e aplicações de ondas milimétricasA série TFA representa o compromisso da empresa com a qualidade e o desempenho, oferecendo uma alternativa competitiva aos materiais de alta frequência importados.

Ofertas de produtos da série TFA:

TFA294 (Dk 2.94) ️ Alta frequência geral, aeroespacial, onda milimétrica

TFA300 (Dk 3.0) ¢ Aplicações de antenas de alta frequência

TFA615 (Dk 6,15) ️ Miniaturização, filtros, acopladores

TFA1020 (Dk 10.2) ️ Miniaturização extrema

Opções de apoio metálico:

TFA294-AL ️ Com suportes de alumínio para dissipação de calor

TFA294-CU ️ Revestimento de cobre para blindagem e gestão térmica

Para certificações detalhadas de materiais, opções de espessura personalizadas, ou disponibilidade de tamanho do painel, por favor entre em contato conosco - um distribuidor autorizado da série TFA.
