Estudo de caso de PCB personalizado: TFA300 para aplicações de RF e micro-ondas

Olá, sou a Sally, e hoje estou entusiasmada por apresentar o nosso mais novo PCB fabricado!

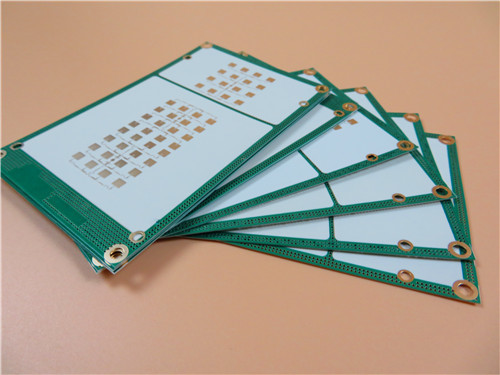

Temos orgulho em abordar projetos complexos e de alto desempenho que empurram os limites do que é possível na fabricação de placas de circuito impresso.Estou entusiasmado em apresentar um projeto particularmente impressionante que recentemente passou pela nossa linha de produção.um PCB rígido de duas camadas personalizadoConstruído em nível aeroespacialTFA300material.

Por que o TFA300?

O coração deste projeto é o substrato TFA300, parte da série TFA avançada do portfólio de materiais.Ao contrário dos laminados tradicionais de PTFE que usam reforço de fibra de vidro tecida, TFA emprega um processo único em que as nanocerâmicas especializadas são uniformemente misturadas com resina PTFE.

Esta abordagem inovadora elimina o "efeito de fibra de vidro" (aquelas variações microscópicas na constante dielétrica que podem afectar a integridade do sinal a altas frequências).O resultado é uma estabilidade de frequência excepcional com perda dieléctrica mínima, tornando-o ideal para aplicações aeroespaciais, de radar e de comunicações por satélite.

Especificamente, o TFA300 oferece:

Constante dielétrica (Dk): 3,0 ± 0,04 a 10 GHz

Fator de dissipação: 0,001 a 10 GHz (perda excepcionalmente baixa!)

Baixo TCDk: -8 ppm/°C de -55°C a 150°C

CTE: 18 ppm/°C nos eixos X/Y, bem parecido com o cobre

O próprio Conselho: principais especificações

Estatísticas do Design: Simples Mas Especializadas

Esta placa pode ser compacta, mas é construída para um propósito:

• 18 Componentes
• 36 Pads totais (19 através-buraco, 17 SMT do lado superior)
• 6 vias
• Apenas 2 redes

A topologia de 2 redes nos diz que este é um sub-circuito de RF altamente especializado, provavelmente um filtro, acoplador ou amplificador de potência.A combinação de componentes de furo e SMT fornece resistência mecânica quando necessário, aproveitando os benefícios de densidade da tecnologia de montagem de superfície.

Por que não usar tela de seda?

Para muitos projetos de RF, o silkscreen não adiciona valor funcional e pode interferir no desempenho de alta frequência ou nos processos de montagem.Mantendo o quadro limpo, asseguramos uma integridade óptima do sinal e mantemos uma aparência profissional e simplificada.

A Máscara de Soldadura Verde (somente em cima)

A máscara de solda verde está na camada superior, deixando a parte inferior nua.Esta abordagem seletiva fornece proteção para os componentes do lado superior e traços, mantendo a camada inferior otimizada para o desempenho de RFÉ uma solução equilibrada que oferece proteção e desempenho.

Qualidade em que você pode confiar

Esta placa é construída de acordo com os padrões IPC-Classe-2, garantindo a confiabilidade para produtos eletrônicos de serviço dedicados.Realizámos 100% de testes eléctricos antes do envio para garantir que cada ligação cumpra as nossas especificações rigorosas..

Onde você usaria este quadro?

Com o seu material TFA300 de qualidade aeroespacial e uma construção ultrafina de 0,2 mm, este PCB é ideal para:

Equipamento aeroespacial e sistemas de cabina

Antenas e redes de formação de feixe de matriz em fase

Sistemas de comunicações e navegação por satélite

Amplificadores de potência e circuitos de microondas

Radares de alerta precoce e aéreos

Pensamentos finais

Este projeto demonstra o nosso compromisso com a fabricação de precisão e a nossa capacidade de trabalhar com materiais avançados e de alto desempenho.Do substrato TFA300 preenchido com cerâmica à aplicação seletiva da máscara de solda, todos os detalhes foram cuidadosamente considerados para entregar uma placa que atenda aos exigentes requisitos de aplicações aeroespaciais e de defesa.
