Estudo de caso de PCB personalizado: High-Dk TMM10i para projetos de RF compactos

Olá, meu nome é Sally. Hoje estou apresentando uma PCB personalizada que aborda um desafio comum de design de RF: encaixar circuitos de alto desempenho em um espaço compacto.

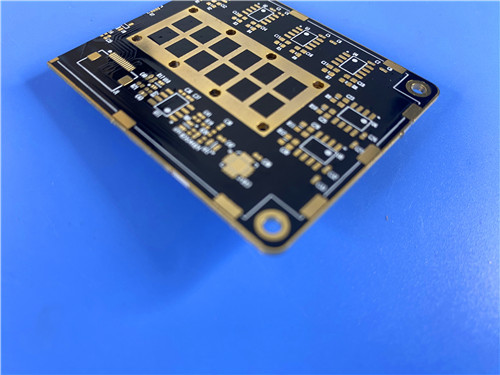

Este PCB personalizado usa Rogers TMM10i, um material de micro-ondas termofixo de alta constante dielétrica (Dk 9,80), para obter uma redução significativa do tamanho da placa, mantendo um excelente desempenho de RF. É ideal para comunicação compacta por satélite, GPS e aplicações de filtro onde o espaço é escasso.

Principais conclusões

Material: Termofixo preenchido com cerâmica Rogers TMM10i com Dk de 9,80

Principal benefício: High Dk permite geometrias de circuito menores

Tamanho da placa: 104,8 mm x 99,01 mm, 0,8 mm de espessura

Construção: Dupla face com máscara de solda preta em ambos os lados, serigrafia branca em ambos os lados

Recurso especial: Revestimento de borda para blindagem ou conectividade placa a placa

Qualidade: IPC-Class-2 com testes 100% elétricos

O desafio: espaço sem compromisso

Nosso cliente precisava de uma placa de RF que pudesse oferecer excelente desempenho elétrico em um espaço relativamente pequeno. O principal requisito era alcançar as características desejadas do circuito sem aumentar o tamanho da placa. Os materiais de RF padrão simplesmente não conseguiam fornecer o desempenho necessário no espaço disponível.

TMM10i

Selecionamos Rogers TMM10i, um material termofixo para micro-ondas preenchido com cerâmica. Aqui está o porquê:

Constante dielétrica alta (Dk = 9,80 ± 0,245 a 10 GHz)
Esse é o destaque do material. Um Dk mais alto permite geometrias de circuito significativamente menores – o que significa mais funcionalidade na mesma área da placa. Para projetistas de RF, isso se traduz em filtros compactos, acopladores e redes correspondentes que, de outra forma, exigiriam placas muito maiores.

Baixa perda (Df = 0,0020 a 10 GHz)
Apesar de seu alto Dk, o TMM10i mantém um baixo fator de dissipação, garantindo atenuação mínima do sinal – fundamental para aplicações de RF sensíveis.

Gerenciamento térmico (0,76 W/mK)
A condutividade térmica do material ajuda a dissipar o calor dos amplificadores de potência e outros componentes de alta potência, prolongando a vida útil do dispositivo e garantindo uma operação confiável.

Estabilidade termofixa
Ao contrário dos materiais PTFE, o TMM10i resiste à fluência e ao fluxo frio. O CTE é compatível com cobre (19 ppm/K nos eixos X/Y), garantindo furos passantes revestidos confiáveis ​​através do ciclo de temperatura.

Vantagens de processamento
O material não requer tratamento com naptanato de sódio antes do revestimento eletrolítico, simplificando a fabricação e reduzindo custos.

Especificações da placa

Estatísticas de projeto

O design de 2 redes indica um subcircuito de RF especializado – provavelmente um filtro, acoplador ou estágio de amplificador de potência. A alta contagem de furos passantes sugere componentes que exigem resistência mecânica e conexões confiáveis.

Comparação: como o TMM10i se compara

Por que isso é importante: O TMM10i oferece o Dk mais alto entre os substratos de RF comuns, permitindo as menores geometrias de circuito. Sua construção termofixa proporciona estabilidade mecânica superior em comparação ao PTFE, mantendo baixas perdas.

Aplicações ideais

Com sua combinação de alto Dk, baixa perda e estabilidade termofixa, este projeto foi desenvolvido especificamente para:

• Circuitos de RF e micro-ondas que exigem designs compactos
• Amplificadores de potência e combinadores onde o gerenciamento térmico é importante
• Filtros e acopladores beneficiando-se de geometrias menores
• Sistemas de comunicação por satélite onde o espaço é escasso
• Antenas GPS e patch que exigem controle preciso de impedância
• Testadores de chips que precisam de desempenho consistente e confiável

P: Por que escolher o TMM10i em vez de outros materiais com alto Dk?

R: O TMM10i oferece excelente desempenho elétrico combinado com estabilidade termofixa. Resiste à fluência e ao fluxo a frio, mantém a estabilidade dimensional ao longo do tempo e não requer pré-tratamento especial antes do revestimento.

P: O que torna um material com alto Dk benéfico?
R: Um Dk mais alto permite comprimentos de onda menores dentro do substrato, o que significa linhas de transmissão mais curtas e componentes passivos menores. Isso se traduz em designs de PCB mais compactos sem sacrificar o desempenho.

P: Por que usar o acabamento superficial ENIG?
R: ENIG fornece uma superfície plana e soldável com excelente resistência à corrosão. É ideal para componentes SMT de passo fino e oferece boa vida útil.

P: Qual é a finalidade do revestimento de borda?
R: O revestimento de borda oferece vários benefícios: blindagem EMI aprimorada, resistência mecânica e caminhos de aterramento adicionais. Também pode ser usado para interconexões placa a placa em projetos de módulos.

P: Por que a correspondência do CTE com o cobre é importante?
R: Quando o CTE é incompatível, o ciclo de temperatura causa tensão na interface cobre-substrato, podendo levar a furos passantes revestidos rachados ou com falha. A combinação do CTE com o cobre garante confiabilidade a longo prazo.

P: O TMM10i é fácil de processar?
R: Sim. Ao contrário dos materiais PTFE, o TMM10i não requer tratamento com naptanato de sódio antes do revestimento eletrolítico. Todos os processos padrão de fabricação de PCB podem ser usados.

Considerações Finais

A alta constante dielétrica do TMM10i permite uma redução significativa do tamanho da placa, mantendo excelente desempenho de RF. Combinado com sua estabilidade termofixa e características de processamento confiáveis, é a escolha ideal para aplicações de RF exigentes onde o espaço é escasso.

Tem um projeto de RF compacto em mente? Eu adoraria ouvir sobre isso.
