Laminado CuClad 250 de baixa perda para circuitos de microondas sensíveis: um composto de fibra de vidro e PTFE tecido cruzado

Olá, sou a Sally. Hoje vou mostrar um PCB personalizado que aborda uma necessidade crítica no design de microondas: minimizar a perda de sinal mantendo um controlo constante dielétrico.

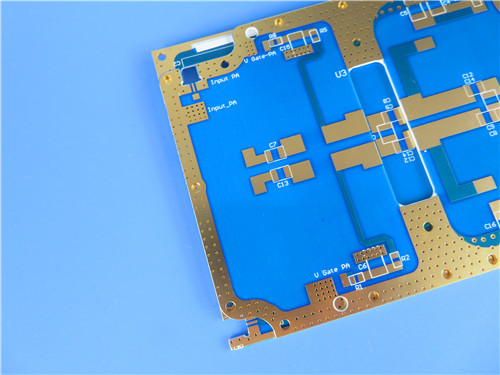

Este PCB personalizado usaRogers CuClad 250, um composto de PTFE de fibra de vidro tecido cruzado com uma baixa constante dielétrica de 2,40 ‰ 2.55As suas propriedades mecânicas e eléctricas equilibradas tornam-no ideal para circuitos RF sensíveis como LNAs, filtros e sistemas de radar onde a integridade do sinal é primordial.

Principais conclusões

• Material: Rogers CuClad 250 composto de PTFE cruzado
• Principais benefícios: baixo Dk permite larguras de linha mais largas para menor perda de inserção
• Tamanho da placa: 48,6 mm x 76,9 mm, 0,4 mm de espessura (ultra-fina)
• Construção: duplo lado com máscara de solda azul apenas na parte superior, serigrafia branca apenas na parte superior
• Característica especial: Construção de fibra de vidro cruzada para propriedades equilibradas
• Qualidade: IPC-Classe-2 com ensaio 100% elétrico

O desafio: a sensibilidade exige precisão

O nosso cliente precisava de uma placa de RF compacta para aplicações sensíveis de microondas, como LNAs, filtros e front-ends de radar.O projeto exigia perdas de sinal excepcionalmente baixas e um controle rígido da constante dielétricaOs materiais padrão não podiam fornecer a consistência necessária para estes circuitos críticos.

Rogers CuClad 250

Escolhemos o Rogers CuClad 250, um tecido de fibra de vidro e PTFE composto.

Constante dielétrica baixa (Dk = 2,40 ∼ 2,55 a 10 GHz)
O baixo Dk permite larguras de linha mais largas, o que reduz diretamente a perda de inserção.

Construção de cruzamentos
Ao contrário dos laminados de vidro tecido padrão, o CuClad 250 usa camadas alternadas orientadas 90 graus uma para a outra.Este desenho cruzado proporciona propriedades eléctricas e mecânicas equilibradas tanto na direcção X como na direcção Y, superior aos laminados reforçados não tecidos comparáveis.

Excelentes características de perda (Df = 0,0017 a 10 GHz)
O baixo fator de dissipação garante uma atenuação mínima do sinal, crítica para aplicações de alta frequência.

Baixa emissão de gases no espaço
Com uma perda de massa total de apenas 0,01%, material condensável volátil coletado de 0,0%, e zero recuperação de vapor de água, este material atende aos exigentes requisitos de desgaseamento aeroespacial.

Forte resistência à descascagem (14 lbs/in)
A alta relação PTFE/vidro proporciona excelente adesão de cobre, mantendo os benefícios elétricos do PTFE.

Especificações da placa

Estatísticas de projeto

O projeto de 2 redes confirma que este é um sub-circuito de RF especializado.A construção ultrafina de 4 mm é particularmente valiosa para aplicações de espaço limitado.

Máscara de solda azul (apenas superior)

A camada superior apresenta uma máscara de solda azul para proteção dos componentes, enquanto a parte inferior permanece nua para um desempenho RF ideal..

Tela de seda branca (apenas na parte superior)
A identificação clara dos componentes no lado superior simplifica a montagem e a solução de problemas.

Finalização em ouro de imersão
Fornece uma superfície plana e soldável com excelente resistência à corrosão, ideal para componentes SMT de altura fina.

Não há vias cegas
Todas as interconexões são vias por buraco, simplificando a fabricação e reduzindo o custo, mantendo a confiabilidade.

Comparação: Como CuClad 250 se empilha

Por que isso importa:O CuClad 250 oferece a menor Dk nesta comparação, permitindo larguras de linha mais largas e menor perda de inserção.A sua construção cruzada proporciona uma uniformidade Dk superior e propriedades mecânicas equilibradas em comparação com o PTFE tecido padrãoAs excelentes características de desgaseamento tornam-no pronto para o espaço.

Aplicações ideais

Com as suas baixas perdas, propriedades equilibradas e excelente desempenho de desgaseamento, este projeto é especialmente concebido para:

• Sistemas de radar
• Contramedidas eletrónicas
• Medidas de apoio eletrónico
• Componentes de microondas, incluindo LNAs, filtros e acopladores
• Circuitos sensíveis ao Dk que exijam um controlo rigoroso das tolerâncias

P: O que é uma construção "cruzada" e por que é importante?
A: A cruz de fibra de vidro significa que as camadas alternadas de fibra de vidro estão orientadas 90 graus uma para a outra.Resultando numa melhor uniformidade Dk e estabilidade dimensional.

P: Por que um baixo Dk é benéfico para circuitos de RF?
R: Dk inferior permite larguras de traço mais amplas para uma determinada impedância, o que reduz as perdas de condutor (perda de inserção).

P: O que torna este material adequado para aplicações espaciais?
R: O CuClad 250 apresenta emissões extremamente baixas (TML 0,01%, CVCM 0,0%, WVR 0%), satisfazendo os rigorosos requisitos aeroespaciais para materiais utilizados em ambientes de vácuo.

P: Por que usar máscara de solda azul?
R: O azul é uma opção de cor padrão que fornece bom contraste para inspeção visual.

P: Por que manter a camada inferior nua?
R: Remover a máscara de solda da camada inferior elimina qualquer contribuição de perda dielétrica do material da máscara, otimizando o desempenho de RF nesse lado.

P: Este material é fácil de processar?
R: Sim. O CuClad 250 pode ser processado usando técnicas de fabricação padrão de PTFE e oferece excelente resistência à casca para uma adesão confiável do cobre.

Pensamentos finais

O CuClad 250 tem baixo Dk, uma construção cruzada e excelentes características de descarga de gases, tornando-o uma excelente escolha para aplicações sensíveis de microondas.LNAs, ou sistemas de RF qualificados para o espaço, este material oferece a consistência e o desempenho que você precisa.

Tens um projeto sensível de RF em mente?
