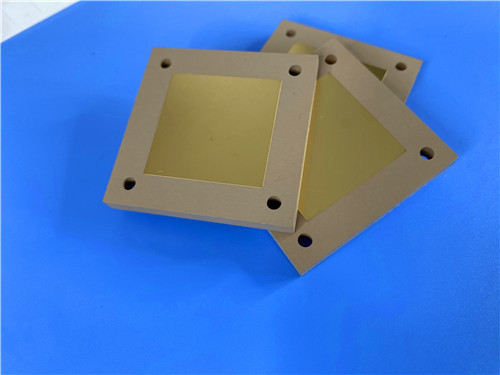

No mundo da RF e da engenharia de microondas, a escolha do material do substrato é muitas vezes a diferença entre um projeto que funciona e um que se destaca.Este estudo de caso examina um PCB personalizado que utiliza o Rogers TMM6O projecto apresenta uma abordagem minimalista, sem máscara de solda, sem filtro de seda,A utilização de um acabamento de superfície EPIG especializado destaca um foco singular na integridade do sinal e na fiabilidade a longo prazo..
O resumo: uma solução semelhante à cerâmica para circuitos RF exigentes
Este projeto centrou-se no projeto e fabricação de uma placa de circuito impresso rígido de 2 camadas para aplicações críticas de RF e microondas.75mm e é construído para fornecer consistente, desempenho de alta frequência em aplicações que vão desde comunicações por satélite até amplificadores de potência.
Decodificar a lista de materiais: o "porquê" por trás do "o quê"
As especificações revelam uma filosofia de design enraizada na ciência dos materiais, onde cada escolha é impulsionada pela necessidade de desempenho elétrico previsível, de baixa perda e estável.
O substrato: Rogers TMM6 A Thermoset Alternative to PTFE
A decisão mais crítica foi a seleção do Rogers TMM6 como material principal.Esta distinção é crucial e oferece várias vantagens significativas.
Em primeiro lugar, o TMM6 fornece a constante dielétrica alta (Dk = 6,0 ± 0,08 a 10 GHz) e baixo fator de dissipação (0,0023 a 10 GHz) necessários para projetos de microondas compactos.Um Dk maior permite geometrias de circuito menores, que é essencial para a miniaturização em aplicações de satélites e aeroespaciais.
Em segundo lugar, e talvez mais importante, a sua natureza termo-resistente significa que não apresenta os problemas de "deslizamento e fluxo de frio" comuns aos materiais PTFE.Isso o torna mecanicamente estável ao longo do tempo e da temperatura., garantindo que os furos revestidos permaneçam fiáveis e que as dimensões críticas permaneçam dentro das especificações durante a vida do produto.Melhorar ainda mais a fiabilidade dos furos revestidos.
Uma filosofia de design de pura integridade do sinal
As características visualmente mais distintivas da placa são a completa ausência de máscara de solda e serigrafia em ambos os lados.
- Minimizar as perdas:A máscara de solda tem as suas próprias propriedades dielétricas, o que pode introduzir perda de sinal e variações de impedância em frequências de microondas.O sinal interage apenas com o substrato TMM6 e com traços de cobre., proporcionando o caminho de transmissão mais puro possível.
- Evitar a deriva do desempenho:Com o tempo, a máscara de solda pode absorver umidade e as suas propriedades dielétricas podem mudar.A eliminação desta variável é um benefício significativo.
- Tolerância à alta tensão:A ausência de uma camada dielétrica também pode ser vantajosa em projetos com potenciais de alta voltagem ou RF de alta potência, onde a quebra da máscara de solda pode ser uma preocupação.
O acabamento de superfície: EPIG
A escolha do EPIG (Electroless Palladium Immersion Gold) é outro detalhe crítico.Esta é uma escolha cada vez mais popular para certas aplicações de alta frequência e ligação de fios porque elimina a camada de níquel, que pode ser ligeiramente magnético e introduzir perdas ou afetar o desempenho de circuitos de RF sensíveis.que é excelente para solderability e ligação de fio de ouro.
Estatísticas da Construção e do Desempenho
Os detalhes da fabricação do PCB reforçam a sua orientação de alto desempenho:
- Dimensões do quadro:850,6 mm x 99,75 mm com uma tolerância de pressão de +/- 0,15 mm, indicando requisitos de ajuste preciso.
- Empilhadeira:Uma construção de 2 camadas com 35 μm de cobre em ambos os lados de um núcleo TMM6 de 1,27 mm (50 mil).
- Trace/Space:Um mínimo de 4/6 mils, permitindo roteamento de impedância controlada.
- Espessura do revestimento:20 μm através de revestimento, garantindo ligações robustas e fiáveis através de buracos.
- Testes:100% de ensaio eléctrico antes da expedição garante o desempenho funcional.
As decisões de projeto: um olhar mais atento
As estatísticas das placas pintam uma imagem de um subcircuito altamente especializado e focado.23 componentes,41 almofadas no total(com 25 travões e 16 tampões SMT),6 vias, e apenas2 redes.
Esta estrutura de rede simples - uma concepção com apenas duas redes - é um indicador claro da sua finalidade.É quase certamente um componente discreto de RF ou microondas, tais como:
- Um filtro ou acoplador:Estes são dispositivos inerentemente de duas portas (entrada/saída) com um plano de terra.
- Uma fase de amplificador de potência:Um transistor de amplificador pode ter algumas conexões de viés, mas o caminho de RF é fundamentalmente um projeto "2-net".
- Transformador de impedância ou Balun:Estas redes de correspondência têm uma topologia de conexão simples.
A sua conformidade com a Classe IPC-2 confirma um nível de fiabilidade adequado para "produtos eletrónicos de serviço dedicado", uma categoria que se encaixa perfeitamente na indústria aeroespacial, de defesa,e aplicações comerciais de alta fiabilidade para as quais o TMM6 foi concebido.
Conclusão: Uma solução especialmente concebida para a fiabilidade de alta frequência
Este PCB personalizado é um exemplo convincente de como a escolha de materiais e o design minimalista convergem para criar um produto superior.O designer aproveitou o desempenho elétrico de um material preenchido com cerâmica enquanto ganhava as vantagens mecânicas e de processamento de uma resina termo-resistenteA decisão de não utilizar máscaras de solda e filtro de seda, juntamente com a utilização de um acabamento de superfície EPIG sem níquel,demonstrar um profundo compromisso com a preservação da fidelidade do sinal e a garantia da fiabilidade a longo prazo;.
Esta não é uma placa genérica; é uma solução construída especificamente, provavelmente destinada ao front-end de RF crítico de um satélite, radar ou sistema de comunicação.É um testemunho do facto de que na eletrónica de alta frequência, menos pode realmente ser mais.
