PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão

MOQ: 1
preço: USD2.99-8.99 Per Piece
embalagem padrão: Vácuo
Período de entrega: 5-6 dias de trabalho
método de pagamento: T/T, Paypal
Capacidade de abastecimento: 45000 partes pelo mês
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
Bicheng Technologies Limited
Certificação
UL
Número do modelo
BIC-0166-V6.4
Cola Epoxy de vidro:
RF-60TC
Altura final do PWB:
0,8 milímetros ±0.1mm
Folha final externo:
1,0 onças
Revestimento de superfície:
Ouro da imersão
Cor da máscara da solda:
Preto
Cor da legenda componente:
Branco
TESTE:
Expedição prévia do teste elétrico de 100%
Quantidade de ordem mínima:
1
Preço:
USD2.99-8.99 Per Piece
Detalhes da embalagem:
Vácuo
Tempo de entrega:
5-6 dias de trabalho
Termos de pagamento:
T/T, Paypal
Habilidade da fonte:
45000 partes pelo mês
Descrição do produto

PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão

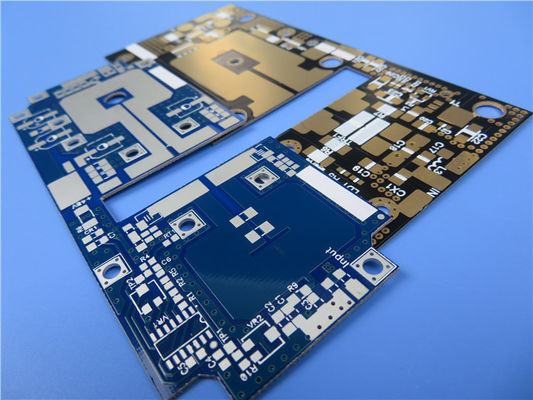

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



RF-60TC é um PolyTetraFluoride cerâmico-enchido (PTFE) baseado (carcaça da fibra de vidro para o PWB do poder superior RF e das aplicações da micro-ondas. É projetado fornecer uma mais baixa temperatura de funcionamento em aplicações do poder superior e no mercado 6.15DK. Melhorando a dissipação de calor dielétrica e abaixe excepcionalmente perdas dielétricas, um ganho melhor e a eficiência é obtida em aplicações miniaturizadas da antena



RF-60TC aumentou a função da transferência térmica permite que a margem adicional do projeto estenda a vida de componentes ativos e melhore a confiança a longo prazo.



RF-60TC com extremamente - o perfil baixo e o reverso trataram o cobre são excelentes reduzir a perda de inserção. A estratificação baseada metal pesado está igualmente disponível. RF-60TC baixo CTE e estabilidade dimensional melhorada para torná-lo possível construir o PWB da multi-camada com confiança melhorada de PTH.



PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão 0



Nossa capacidade do PWB (RF-60TC)

Material do PWB: PTFE baseou, fibra de vidro enchida cerâmica
Designação: RF-60TC
Constante dielétrica: 6,15
Contagem da camada: Dupla camada, PWB Multilayer, híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (35µm)
Espessura do PWB: 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30mil (0.762mm), 60mil (1.524mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata de Immersoin, OSP etc….



Benefícios:

1. Tangente melhorado da perda

- Mais baixa perda de inserção

- Ganho/eficiência aumentados da antena



2. Condutibilidade térmica alta

- Gestão térmica excepcional

- Mais baixa temperatura de funcionamento

- Aplicação do poder mais alto

- Confiança do termo de Loong



3. Estabilidade dimensional aumentada



4. Baixa Z-linha central CTE

- Aplicação Multilayer disponível

- Seguro chapeado através do furo



5. Adesão excelente ao metal

- Cobre do mais baixo perfil disponível

- Parte traseira do metal pesado disponível



6. DK estável sobre a frequência

7. DK estável sobre a temperatura

8. Absorção da baixa umidade



PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão 1

PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão 2

PWB de alta frequência Taconic revestimento 10mil, 20mil, 30mil e 60mil de DK6.15 de RF-60TC com ouro, lata, HASL e OSP da imersão 3

Aplicações:

Amplificador de poder superior

Antenas miniaturizadas (leitor de GPS/REMENDO/RFID)

Filtros, acopladores, divisores

Satélites





Valor típico de RF-60TC

Valores típicos de RF-60TC
Propriedade Método do teste Unidade Valor Unidade Valor
DK @ 10 gigahertz IPC-650 2.5.5.5 .1 (alterado)   6,15 ± 0,15   6,15 ± 0,15
Df @ 10 gigahertz IPC-650 2.5.5.5 .1 (alterado)   0,002   0,002
TcK   ppm/°C -3,581 ppm/°C -3,581
Divisão dielétrica IPC-650 2.5.6 quilovolt 55 quilovolt 55
Força dielétrica IPC-650 2.5.6.2 V/mil 550 V/mm 21.654
Resistência de arco IPC-650 2.5.1 Segundos >180 Segundos >180
Absorção da umidade IPC-650 2.6.2.1 % 0,03 % 0,03
Força Flexural (DM) IPC-650 2.4.4 libra por polegada quadrada 10.000 N/mm2 69
Força Flexural (CD) IPC-650 2.4.4 libra por polegada quadrada 9.000 N/mm2 62
Resistência à tração (DM) IPC-650 2.4.19 libra por polegada quadrada 9.000 N/mm2 62
Resistência à tração (CD) IPC-650 2.4.19 libra por polegada quadrada 7.000 N/mm2 48
Módulo Young (DM) ASTM D 3039/IPC-TM-650 2.4.19 kpsi 721 N/mm2 4971
A relação de Poisson (DM) ASTM D 3039/IPC-TM-650 2.4.19   0,155   0,155
Força de casca (1 onça. ED) IPC-650 2.4.8 lbs/in 8 N/mm 1,43
Condutibilidade térmica (Unclad) IPC-650 2.4.50 W/M*K 0,9 W/M*K 0,9
Condutibilidade térmica (CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Condutibilidade térmica (C1/C1) IPC-650 2.4.50 W/M*K 1,05 W/M*K 1,05
Estabilidade dimensional (DM) Segundo de IPC-650 2.4.39. 5,4 (depois que coza) mils/in 0,01 mm/M 0,01
Estabilidade dimensional (CD) Segundo de IPC-650 2.4.39. 5,4 (depois que coza) mils/in 0,69 mm/M 0,69
Estabilidade dimensional (DM) Segundo de IPC-650 2.4.39. 5,5 (esforço térmico) mils/in 0,06 mm/M 0,06
Estabilidade dimensional (CD) Segundo de IPC-650 2.4.39. 5,5 (esforço térmico) mils/in 0,8 mm/M 0,8
Resistividade de superfície IPC-650 2.5.17.1 (após a umidade) Mohm 1,0 x 108 Mohm 1,0 x 108
Resistividade de volume IPC-650 2.5.17.1 (após a umidade) Mohm/cm 1,0 x 108 Mohm/cm 1,0 x 108
CTE (linha central de X, de Y) IPC-650 2.4.41 (°C) RT 150 ppm/°C 9,9 ppm/°C 9,9
CTE (linha central de Z) IPC-650 2.4.41 (°C) RT 150 ppm/°C 40 ppm/°C 40
Densidade (gravidade específica) IPC-650 2.3.5 g/cm3 2,84 g/cm3 2,84
Calor específico IPC-650 2.4.50 J/gK 0,94 J/gK 0,94
TD (peso de 2%. Perda) IPC - 650 2.4.24.6/TGA °F 930 °C 500
TD (peso de 5%. Perda) IPC - 650 2.4.24.6/TGA °F 960 °C 515
Avaliação da inflamabilidade UL 94   V-0   V-0
